12-60 Samsung Component Place r SM471 Administrator's Guide 3. 그러면 , Head Assembly 가 장비의 지정된 위치로 이동한 후 , 모든 Z 축을 하강합 니다 . 이때 , 수동으로 장착되 어 있는 모든 Nozzle 을 제거하십시오 . 4. “ Next Attach the Calibration Tool to Head 1. Clic…
12-59
Machine Calibration
12.3.10.4. Head Offset Calibration
Gantry의 Fiducial Camera 중심과 각 Head의 중심까지의 거리(XY Offset)을 측정합
니다.
각 He
ad의 XY Offset을 Calibration 하기 위해서는 먼저 작업 전에 전면 ANC의
Calibration Tool 위치에 Calibtation Tool 이 놓여 있는지 확인해야 합니다 .
1: Calibration Tool
위치
다음은 Head의 XY Offset을 캘리브레이션하는 과정입니다.
1. <Nozzle Prepare> 버튼을 클
릭하여 수동으로 ANC 1번 홀에 CN400노즐을 삽입
하십시오.
2. <Automatic Next> 체크
박스를 선택하고 <9. Head Offset> 버튼을 클릭하면 자동
으로 선택된 Gantry에 대해서 캘리브레이션을 수행합니다 .
<No Real Motion[Manual]> 체
크박스를 선택하고 캘리브레이션을 수행하면 수동
으로 각 헤드별로 노즐을 삽입하면서 <Next> 버튼을 클릭하여 다음 단계로 진행
합니다.
<Automatic> 또는 <Manual> 중 어느 체
크박스도 선택하지 않고 캘리브레이션을
수행하면 현재 선택된 헤드에 대해서 자동으로 노즐을 교환하지만 <Next> 버튼
을 클릭하여 다음 단게로 진행합니다.

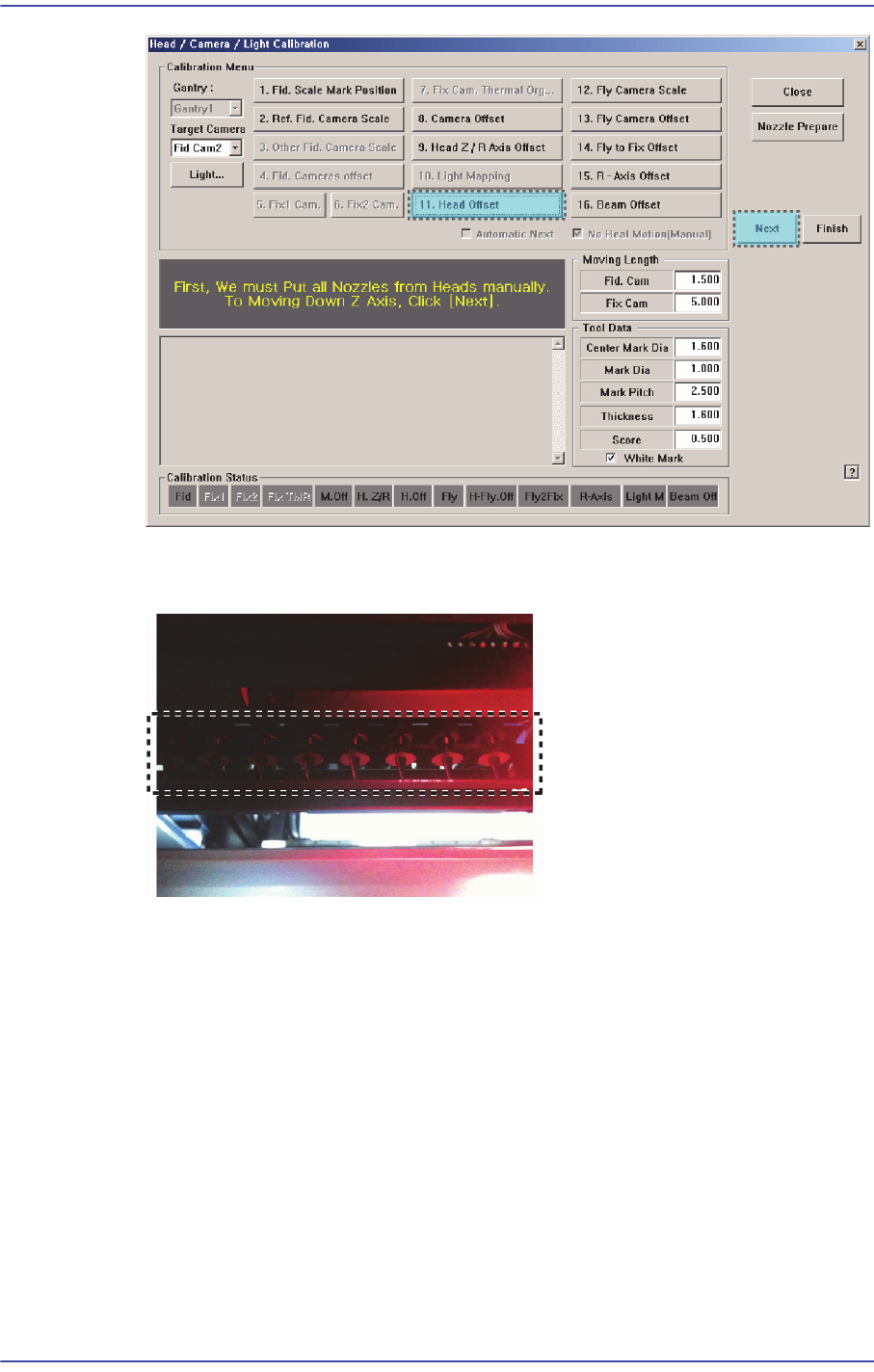

<9. Head Offset> 버튼을 클
릭하면 메시지 창에 “First, We must Put all Nozzles
From Heads manually. To Moving Down Z Axis, Click [Next].” 라는 메시지가 나
타납니다. 헤드에 장착되어 있는 모든 노즐을 수동으로 제거하려면 <Next> 버튼
을 클릭하십시오.
12-60
Samsung Component Placer SM471 Administrator's Guide
3. 그러면, Head Assembly가 장비의 지정된 위치로 이동한 후, 모든 Z축을 하강합
니다. 이때, 수동으로 장착되어 있는 모든 Nozzle을 제거하십시오.
4. “Next Attach the
Calibration Tool to Head 1. Click [Next] for Moving Down Head.
After Moving, Attach the Calibration Nozzle to head Manually.”라 는 메시지가 나타
납니다. 헤드 1번의 노즐 홀더에 CN400 노즐을 수동으로 장착한 후, <Next> 버
튼을 클릭하십시오.
5. “Move To Center Position of
Calibrration Tool. To Move, Click [Next].” 나타납니
다. Head Assembly를 ANC상의 Calibration Tool 위치로 이동시키기 위해서
<Next> 버튼을 클릭하십시오.

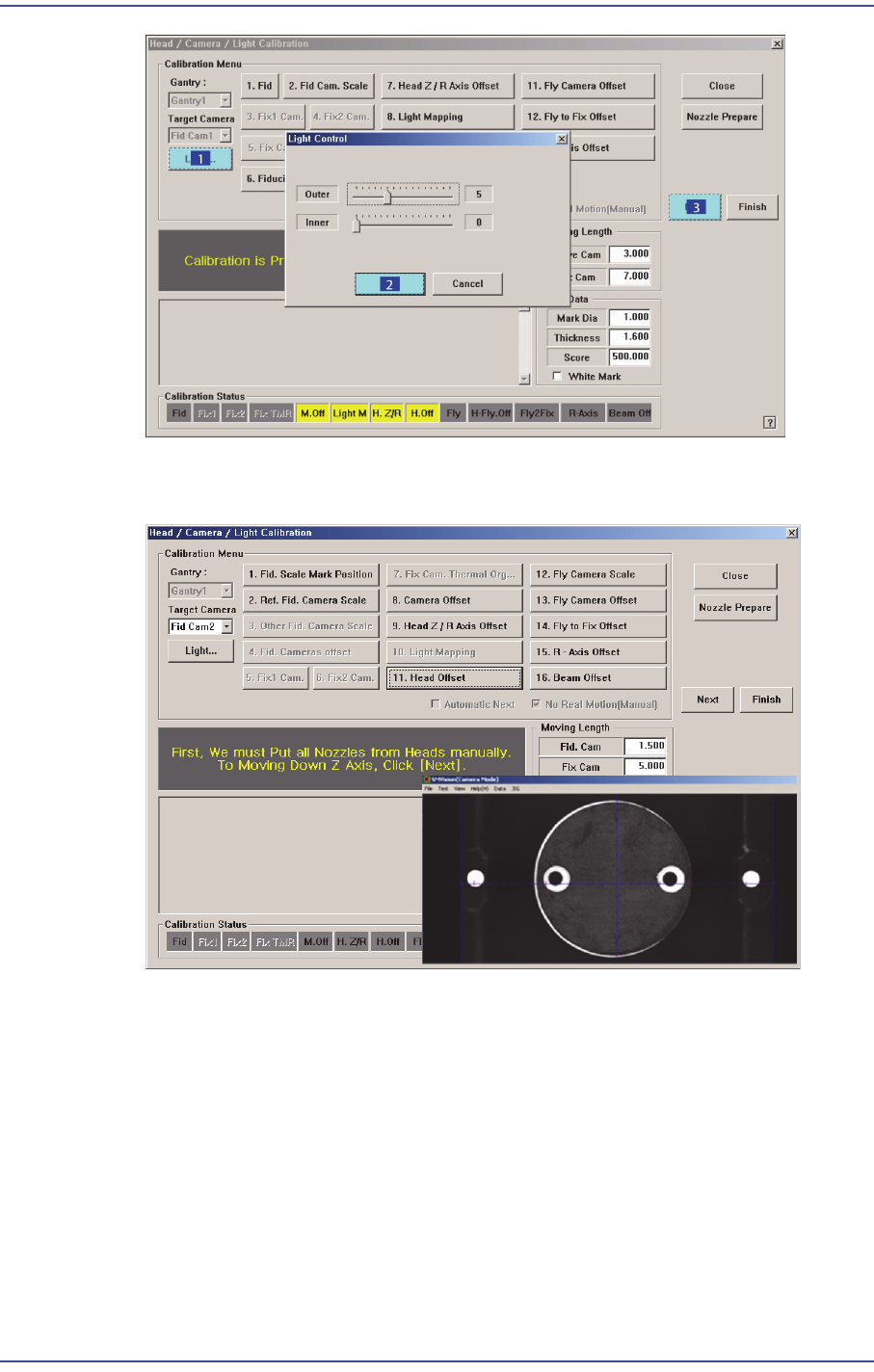

6. “Calibration i
s Prepared. To Calibrate, Click [Next].” 라는 메시지가 나타납니다.
이 때, <Light…> 버튼을 클릭하고 ’Light Control’ 대화상자에서 SMVision창에
서 보여지는 Calibration Tool상의 Ficucial Mark가 선명하게 보이도록 조명의 밝
기를 조정한 후 <Next> 버튼을 클릭하십시오.
12-61
Machine Calibration
7. 자동으로 Calibration을 수행한 후, Calibration 이 완료되면, 다음 그림과 같이 결
과값을 보여줍니다. <Next> 버튼을 클릭하십시오.
8. “Ne
xt, Remove the Calibration Nozzle From Head 1. Click [Next] for Moving Down
Head. After Moving, Remove the Nozzle Manually.”라 는 메시지를 나타냅니다. 헤
드 1 번의 노즐 홀더에서 Calibration Tool을 수동으로 제거하기 위해서 <Next> 버
튼을 클릭하십시오.
9. Head 2번에서 6번
까지도 Head 1번에 대해서 Calibration을 수행한 것과 동일한
방법으로 Calibration을 수행하십시오.
10. 모든 헤드
에 대해서 Calibration 절차가 정상적으로 완료되면 다음 그림과 같은
결과값을 보여줍니다. 장비에 Calibration 값을 적용하시려면 <Update> 버튼을
클릭하십시오.
