14-5 Diagnosis 14.2. Conveyor [F3] Conveyor 영역의 각종 장치들의 상태를 점검합니다 . Tools 바로가기 메뉴의 Icon 을 클릭한 것과 같은 기능입니다 . 자세한 사항은 “ 4.5 컨베이어 (Conveyor) ” 를 참조하시기 바랍니 다 .
14-4
Samsung Component Placer SM471 Administrator's Guide
을 점검합니다.
BackUp Table #1 Down: PCB 아래 면을 지지하는 BackUp Table #1 의
Down 작동을 점검합니다 .
Place Stopper #2 Up: 작업 영역에 있는 Stopper #2의 Up 작동을 점검합니
다.
Place Stopper #2 Down: 작업 영역에 있는 Stopper #2의 Down 작동을 점검
합니다.
BackUp Table #2 Up: PCB 아래 면을 지지하는 BackUp Table #2 의 Up 작
동을 점검합니다.
BackUp Table #2 Down: PCB 아래 면을 지지하는 BackUp Table #2 의
Down 작동을 점검합니다 .
ANC Shutter #1 Close: ANC Shutter #1의 Close 작동을 점검합니다.
ANC Shutter #1 Open: ANC Shutter #1의 Open 작동을 점검합니다.
ANC Shutter #2 Close: ANC Shutter #2의 Close 작동을 점검합니다.
ANC Shutter #2 Open: ANC Shutter #2의 Open 작동을 점검합니다.
<Automatic> 버튼
리스트에 있는 장치들을 순서대로 자동 점검합니다.
BUT Speed Test
Backup Table의 상승/하강 속도를 테스트합니다.
Up Delay: Backup Table의 상승 속도를 나타냅니다.
Down Delay: Backup Table의 하강 속도를 나타냅니다.
Up / Down Count: Backup Table의 Up/Down 테스트 횟수를 설정합니다.
<BUT Run>: Backup Table의 상승/하강 속도 테스트를 실행합니다.
<Close> 버튼
대화 상자를 닫습니다.
14-5
Diagnosis
14.2. Conveyor [F3]

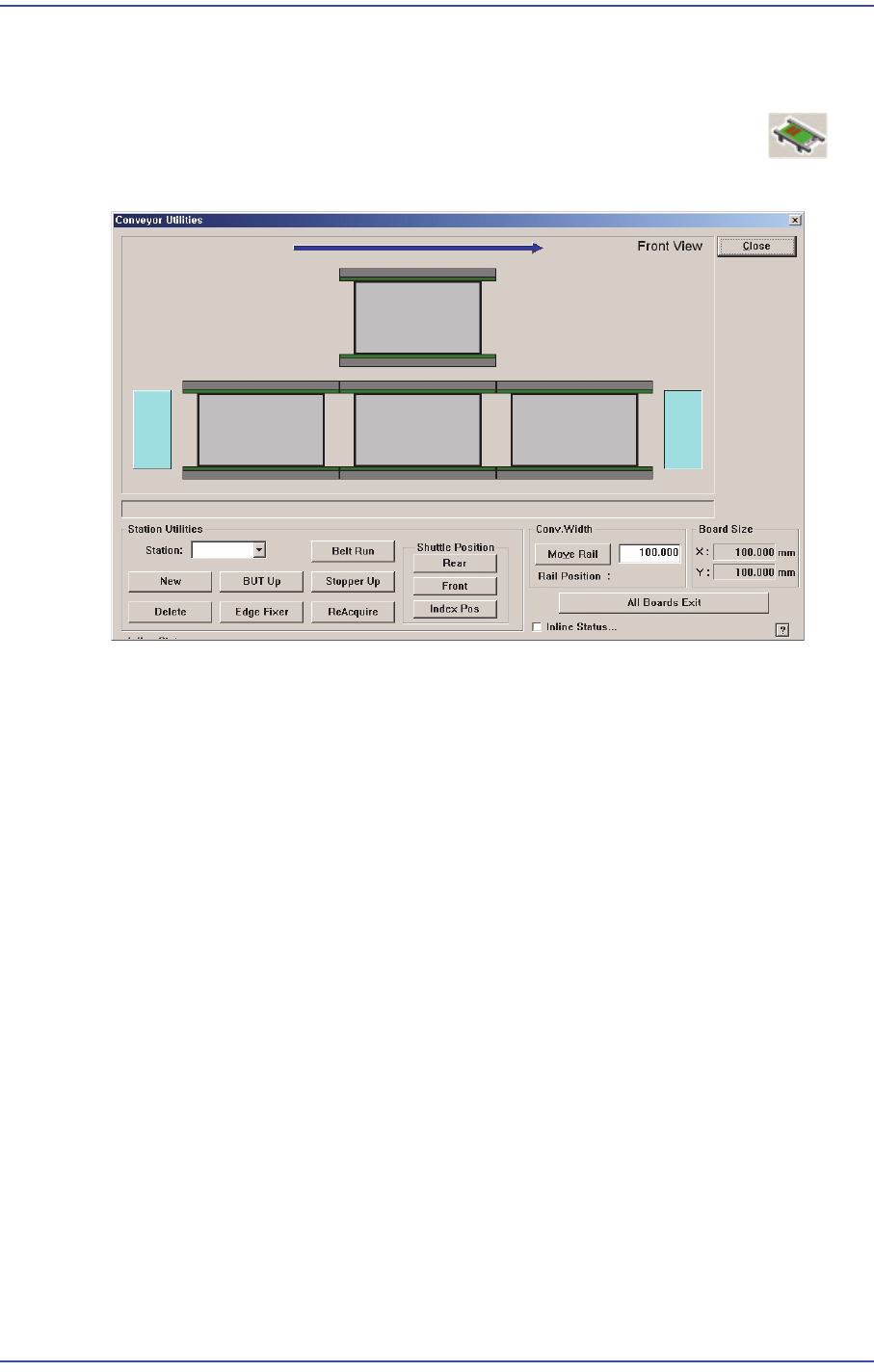

Conveyor 영역의 각종 장치들의 상태를 점검합니다. Tools 바로가기 메뉴의 Icon을
클릭한 것과 같은 기능입니다. 자세한 사항은
“
4.5
컨베이어
(Conveyor)
”
를
참조하시기 바랍니
다.
14-6
Samsung Component Placer SM471 Administrator's Guide
14.3. Light [F4]
Fiducial Camera, Fly Camera 에 부착된 조명장치를 점검합니다.
그림
14.6
“

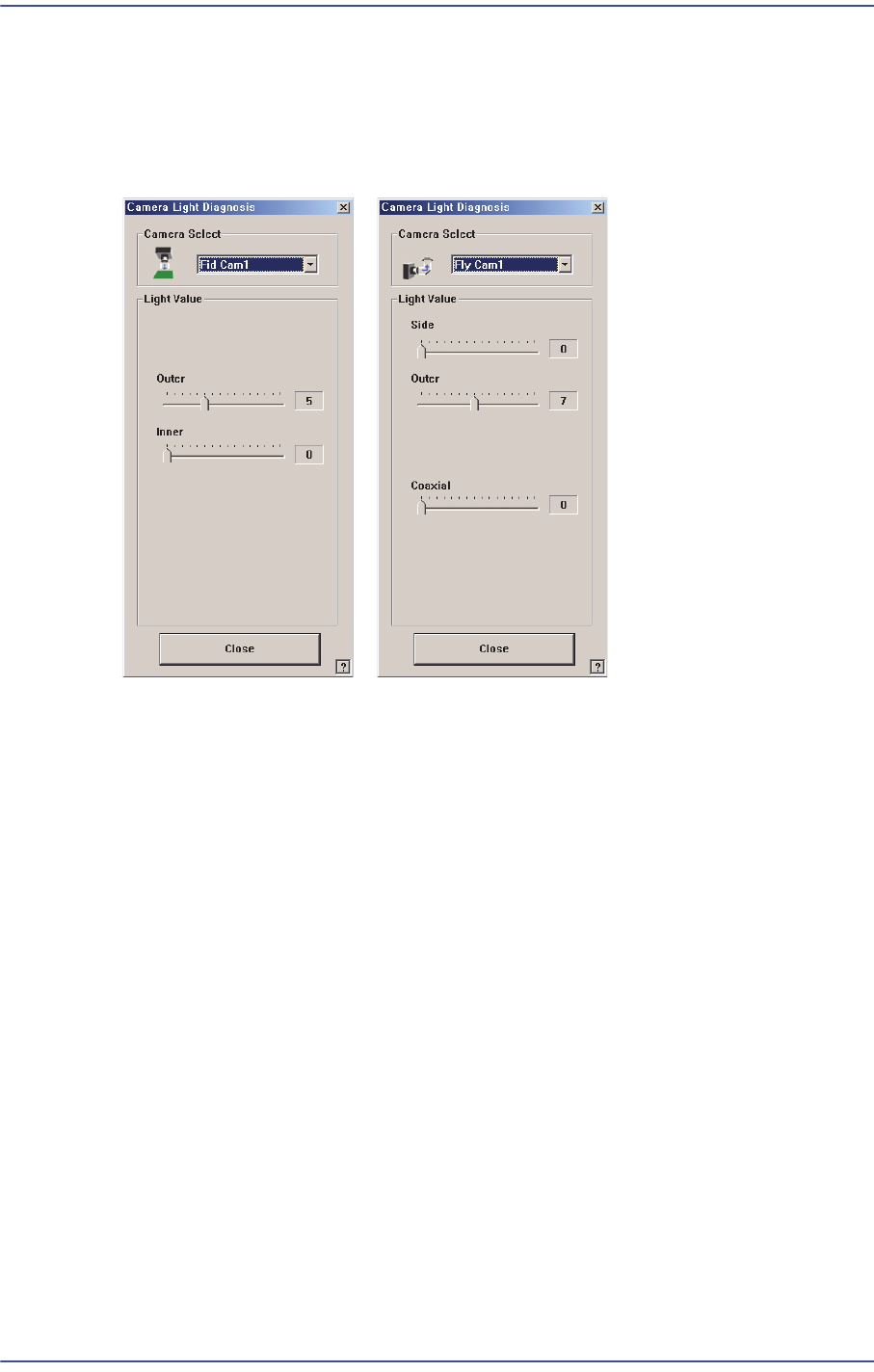

Camera Light Diagnosis
“
대화상자
<Camera Select> 영역
점검할 조명
장치가 부착된 Camera 를 선택합니다.
Fid Cam2: 전면 Gantry 의 Fiducial
Camera를 선택합니다.
Fid Cam4: 후면 Gantry 의 Fiducial
Camera를 선택합니다.
Fly
Cam1~10: 1번 ~ 10 번 Fly Camera 를 선택합니다 .
<L
ight Value> 영역
조명 값을 설
정합니다.
Fiducial Camera가 선
택되었을 경우, 설정할 수 있는 조명 값의 범위는 0 ~ 15입
니다.
Fly Camera가 선
택되었을 경우, 설정할 수 있는 조명 값의 범위는 다음과 같습니
다.
<Side>: Side조명
의 조명 값의 범위는 0 ~ 15입니다.
<Outer>: Outer 조명
의 조명 값의 범위는 0 ~ 15 입니다.
<Coaxial>: Coaxial 조명의 조명 값의 범위
는 0 ~ 15입니다.
<Clo
se> 버튼
대화 상자를 닫습니
다.
