11-15 Production Setup Remain Count 를 기준 으로 Part Count 가 해당 퍼센트 이하가 되면 경고메시지 를 표시합니다 . 정상적인 Tape Fe eder 를 표시합니다 . 부품잔량이 설정 된 값 이하가 되는 Tape Feeder 를 표시합니다 . 부품공급 에러 발생율이 설정된 값 이상이 되는 Tape Feeder 를 표시합니다 . 부품잔량 부족…
11-14
Samsung Component Placer SM471 Administrator's Guide
<Default Error Ratio> 콤보박스
Tape Feeder가 부품을 공급하
는데 실패한 에러율이 여기서 설정된 값 이상일 때
, 부품공급 에러율 경고 메시지상자를 표시합니다.
<S
hortage Warning Option> 콤보박스
부품부족 경고(Shortage Warning)를 어떤 방식으
로 할 것인지를 선택합니다 .
By part
count
<Warnig> 열에 설정
된 Part Count 를 기준으로 경고메시지를 표시합니다.
By
percentage of part count
이 항목
을 선택하면, 우측에 퍼센트를 선택할 수 있는 콤보박스가 생성됩니
다.
11-15
Production Setup
Remain Count를 기준으로 Part Count가 해당 퍼센트 이하가 되면 경고메시지
를 표시합니다.
정상적인 Tape Fe
eder를 표시합니다.
부품잔량이 설정
된 값 이하가 되는 Tape Feeder를 표시합니다.
부품공급 에러
발생율이 설정된 값 이상이 되는 Tape Feeder 를 표시합니다 .
부품잔량 부족
과 부품공급 불량이 동시에 발생되는 Tape Feeder를 표시합니다 .
Feeder가 설치
된 곳에 마우스를 클릭하면 위의 그림과 같은 ‘Feeder
Information’ 대화상자가 나타납니다.

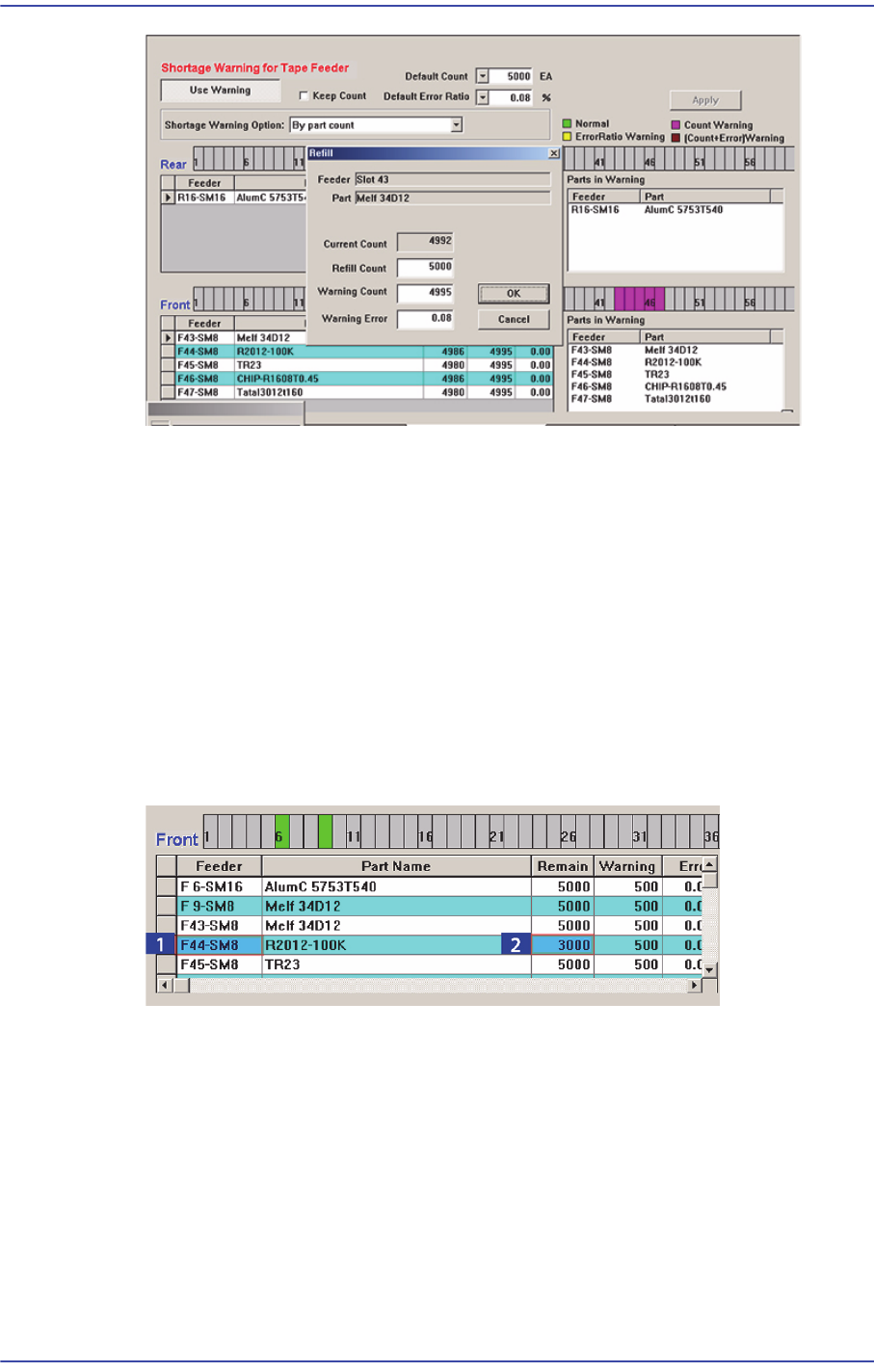

그러나, 오른쪽 마
우스버튼을 클릭하면, 다음과 같은 ‘Refill’대화상자가 나타
납니다. Splicing을 하여 작업을 계속하는 경우, Refill 대화상자를 활용하여
Remain Count를 변경하십시오.
11-16
Samsung Component Placer SM471 Administrator's Guide
Tape Feeder Monitor 댑 대화상자의 <Default Count> 콤보박스와 <Default Error
Ratio> 콤보박스에서 설정한 값이 적용되어 있습니다.
<OK> 버튼
을 클릭하면 <Refill Count> 에디트박스에 설정된 값이 Current Count
값과 더해져서 Remain Count 값이 됩니다.
<A
pply> 버튼
일반적으로 PCB프로
그램을 Download하면 Default Count로 Remain Count가 설
정됩니다.
그런데, Default Count 를 적용
할 수 없는 부품 Reel의 경우, 해당 Tape Feeder 를
선택하고 <Remain> 열에서 해당 Count를 설정한 후 , <Apply> 버튼을 클릭하면
Remain Count는 변경된 값으로 적용됩니다.
11.1.4. My PCB
주로 작업하는 PCB를 등록하여 쉽게 등록된 PCB파일을 로딩할 수 있도록 하기 위
해서 사용됩니다. 자주 사용하는 PCB 파일을 미리 15개까지 설정 할 수있습니다.
