11-16 Samsung Component Place r SM471 Administrator's Guide Tape Feeder Monitor 댑 대화상자의 <Default Count> 콤보박스와 <Default Error Ratio> 콤보박스에서 설정한 값이 적 용되어 있습니다 . <OK> 버튼 을 클릭하면 <Refill Count> 에디…
11-15
Production Setup
Remain Count를 기준으로 Part Count가 해당 퍼센트 이하가 되면 경고메시지
를 표시합니다.
정상적인 Tape Fe
eder를 표시합니다.
부품잔량이 설정
된 값 이하가 되는 Tape Feeder를 표시합니다.
부품공급 에러
발생율이 설정된 값 이상이 되는 Tape Feeder 를 표시합니다 .
부품잔량 부족
과 부품공급 불량이 동시에 발생되는 Tape Feeder를 표시합니다 .
Feeder가 설치
된 곳에 마우스를 클릭하면 위의 그림과 같은 ‘Feeder
Information’ 대화상자가 나타납니다.
그러나, 오른쪽 마
우스버튼을 클릭하면, 다음과 같은 ‘Refill’대화상자가 나타
납니다. Splicing을 하여 작업을 계속하는 경우, Refill 대화상자를 활용하여
Remain Count를 변경하십시오.
11-16
Samsung Component Placer SM471 Administrator's Guide
Tape Feeder Monitor 댑 대화상자의 <Default Count> 콤보박스와 <Default Error
Ratio> 콤보박스에서 설정한 값이 적용되어 있습니다.
<OK> 버튼
을 클릭하면 <Refill Count> 에디트박스에 설정된 값이 Current Count
값과 더해져서 Remain Count 값이 됩니다.
<A
pply> 버튼
일반적으로 PCB프로
그램을 Download하면 Default Count로 Remain Count가 설
정됩니다.
그런데, Default Count 를 적용
할 수 없는 부품 Reel의 경우, 해당 Tape Feeder 를
선택하고 <Remain> 열에서 해당 Count를 설정한 후 , <Apply> 버튼을 클릭하면
Remain Count는 변경된 값으로 적용됩니다.
11.1.4. My PCB
주로 작업하는 PCB를 등록하여 쉽게 등록된 PCB파일을 로딩할 수 있도록 하기 위
해서 사용됩니다. 자주 사용하는 PCB 파일을 미리 15개까지 설정 할 수있습니다.
11-17
Production Setup

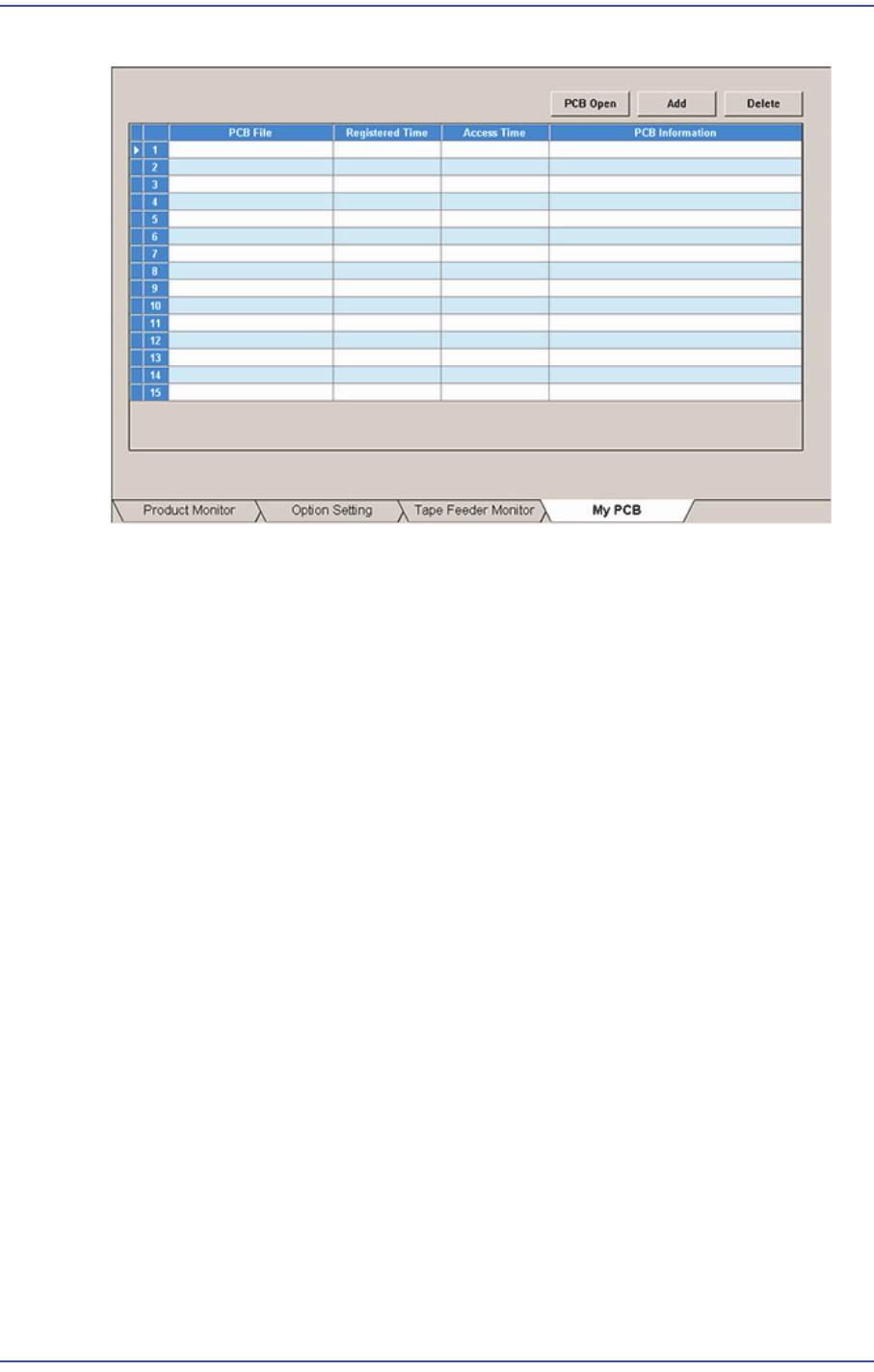

그림
11.6
“
My PCB
”
탭
대화상자
<Add> 버튼
주로 작
업하는 PCB파일을 등록합니다.
<Dele
te> 버튼
등록된 PCB파일
을 먼저 선택하고, 이 버튼을 클릭하면 등록을 해제합니다.
<PCB Open> 버튼
등록된 PCB파일을 먼저 선택
하고, 이 버튼을 클릭하면 선택된 PCB파일을 로딩
합니다.
