8-10 Samsung Component Place r SM471 Administrator's Guide “ Steps ” 대화상자에 도 자동으로 반영됩니다 . <Feeder Info.> 에디 트박스 현재 선택 된 Feeder 정보를 표시합니다 . <From> 에디 트박스 현재의 Feeder Base 와 Sl ot 을 표시합니다 . <To>…
8-9
공급장치
설정
Teach 1st point: 모서리 2점 중 첫째 점의 위치를 티칭합니다.
Teach 2nd point: 모서리 2점 중 둘째 점의 위치를 티칭합니다.
Center point: 모서리 2점의 위치로부터 중심점을 구해서 표시합니다.
<2. Teach> 영역
XY축 구동모터를 회전시켜 선택된 대상을 지정한 좌표의 위치로 이동시키
거나, 선택된 대상의 현재 좌표를 얻기 위해서 사용됩니다.
<Device> 콤보박스
XY축 구동모터를 회전시켜 지정한 좌표의 위치로 이동시킬 대상을 선
택하거나, 현재 좌표를 알고 싶은 대상을 선택하기 위해 사용됩니다. 선
택 가능한 대상은 다음과 같습니다;
Fid Cam2: 전면 Gantry의 Fiducial Camera를 선택합니다.
Fid Cam4: 후면 Gantry의 Fiducial Camera를 선택합니다.
Head 1 ~ Head 20: 1번 ~ 20 번 Head 를 선택합니다.
<Move> 버튼
<Device> 콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵
니다. 이 때, <Move> 버튼을 클릭하기 전에 원하는 위치에 해당하는 티
칭위치 (티칭점 좌표)를 마우스로 클릭해야 합니다.
<Get> 버튼
<Device> 콤보박스에서 선택한 대상을 기준으로 X, Y 좌표를 얻습니다.
이 때, <Get> 버튼을 클릭하기 전에 원하는 위치에 해당하는 티칭위치 (
티칭점 좌표)를 마우스로 클릭해야 합니다.
<Pusher U/D> 버튼
Grid의 현재 행의 Slot에 있는 공압 실린더를 Up, Down합니다. Feeder 구동 실린
더를 on으로 하면 Feeder 의 구동레버가 들어 올려지고 Feeder상부의 셔터가 열
립니다. 흡착점 Teach 는 이 상태에서 실행합니다.
<Slot Pitch> 버튼
이 버튼이 선택되면 각 피더슬롯의 좌표가 1번 슬롯의 흡착점을 원점으로 해서
상대적인 좌표로 표시가 됩니다.
그리고, 선택이 해제되면 각 슬롯에 대해서 설정된 흡착점 좌표에서 실제 티칭
을 통해서 설정된 흡착점을 기준으로 Offset 좌표가 표시됩니다.
<Remove All Tapes> 버튼
현재 Feeder Base Unit에 설치되어 있는 모든 Tape Feeder 들을 제거합니다.

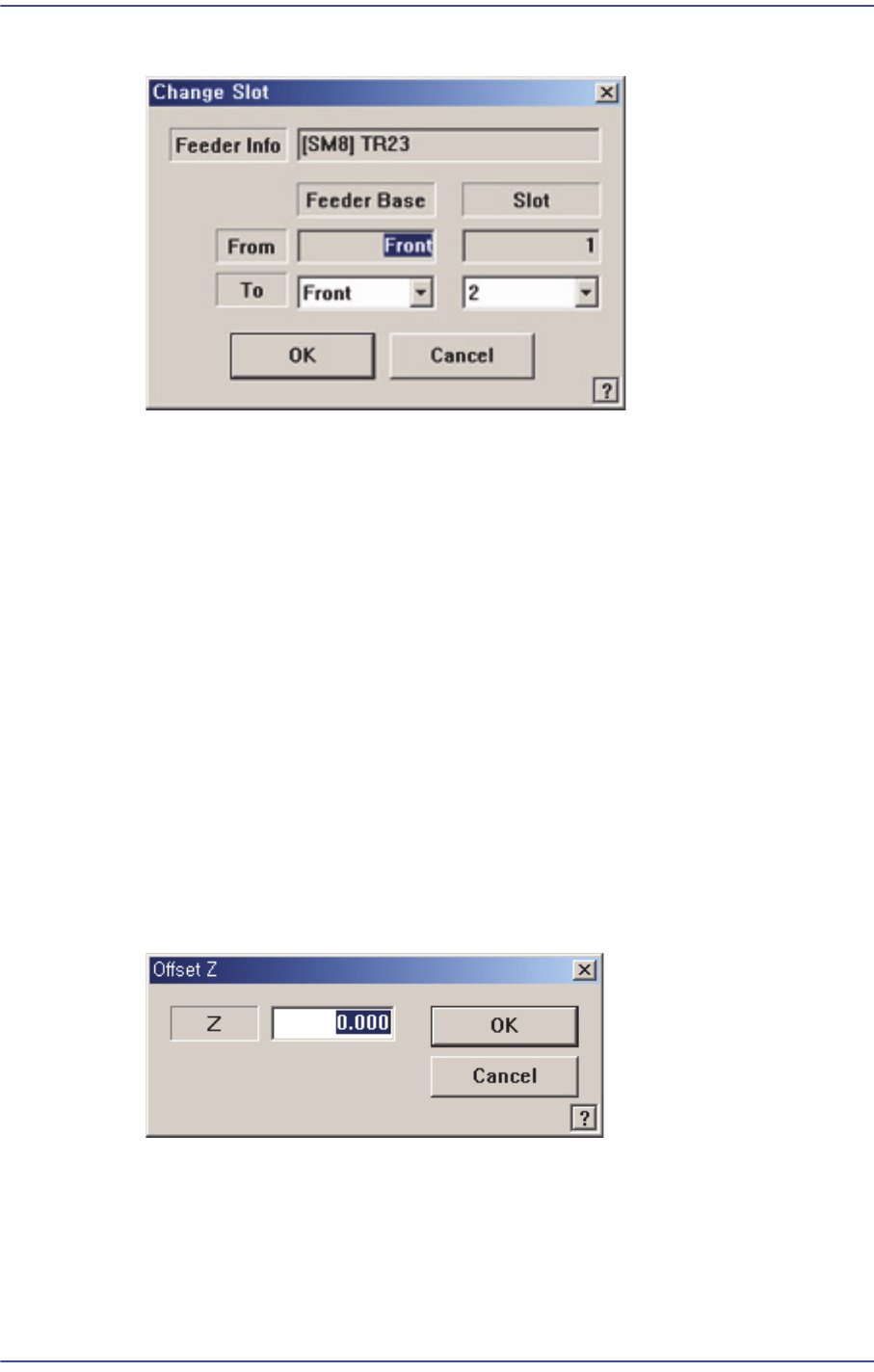

<Change Slot> 버튼
기존에 설치되어있는 Tape Feeder를 다른 Slot으로 이동합니다. 변경 내용은
8-10
Samsung Component Placer SM471 Administrator's Guide
“Steps” 대화상자에도 자동으로 반영됩니다.
<Feeder Info.> 에디
트박스
현재 선택
된 Feeder 정보를 표시합니다.
<From> 에디
트박스
현재의 Feeder Base와 Sl
ot을 표시합니다.
<To> 콤보박
스
Tape Feeder를 이
동시킬 Feeder Base와 Slot을 표시합니다.
<OK
> 버튼
편집한 내용을 저장
하고 대화창을 닫습니다.
<Ca
ncel> 버튼
편집한 내용을 저장
하지 않고 대화창을 닫습니다.
<O
ffset…> 버튼
<Grid>영역에
서 선택된 피더의 흡착점에 대한 Z 축 좌표에 옵셋을 일괄적으로
적용합니다.
<Z>에디트
박스
Offset 값을 입
력합니다.
<OK
>버튼
편집한 내용을 저장
하고 대화상자를 닫습니다.
8-11
공급장치
설정
<Cancel>버튼
편집한 내용
을 저장하지 않고 대화상자를 닫습니다 .
<Z Teach> 버튼
Feeder의 흡
착점에 대한Z축 높이를 공압을 이용해 자동으로 측정합니다. 티칭
하려는 피더의 부품(피더의 흡착점)을 선택하고 티칭을 수행할 헤드를 <Teach>
영역의 <Device> 콤보박스에서 선택하십시오. 그리고, 선택된 헤드의 노즐 홀더
에 CN040노즐을 삽입한 후, 이 버튼을 클릭하십시오.
<Installed Feeder Only> 체크박
스
Feeder의 그
리드셀 영역에 설치된 Feeder의 목록만을 보여줍니다.
<Part Out
line> 체크박스
이 체크
박스가 선택된 경우, 흡착위치를 확인하기 위해서 Fiducial Camera를 해
당 피더의 흡착위치로 이동하면, SMVision 창에 해당 부품이 흡착되어지는 각
도를 감안한 아웃라인 이미지를 보여줍니다.
<Part → Of
fset> 버튼
이 버튼
을 클릭하면 현재 설치된 테이프 피더들에 의해 공급되는 부품들 중
Pickup Offset을 가지는 부품이 있는 경우, 자동적으로 해당 부품의 Pickup Offset
이 Pickup 좌표에 반영됩니다.
<Display> 버튼
실제 피
더베이스상에 설치된 피더의 형상을 그림으로 보여줍니다.
