6-21
Board
정의
<Shape> 열
Fiducial Mark 형태를 선택합
니다. 선택할 수 있는 형태는 다음과 같습니다.
Circle: 원형 Fidu
cial Mark 형태입니다.
Diamond: Diamond 형 Fiducial Mark 형
태입니다.
Rectangle: 사각형 Fi
ducial Mark 형태입니다.
Rectangle2: 2개의 사각형
이 겹친 Fiducial Mark 형태입니다.
Triangle: 삼각
형 Fiducial Mark 형태입니다.
Cross: 십자형 Fidu
cial Mark 형태입니다.
Butterfly: 나비형 Fiducial Mark 입니
다.
Sharp: 샵(#)형 Fiduci
al Mark입니다.
6-22
Samsung Component Placer SM471 Administrator's Guide

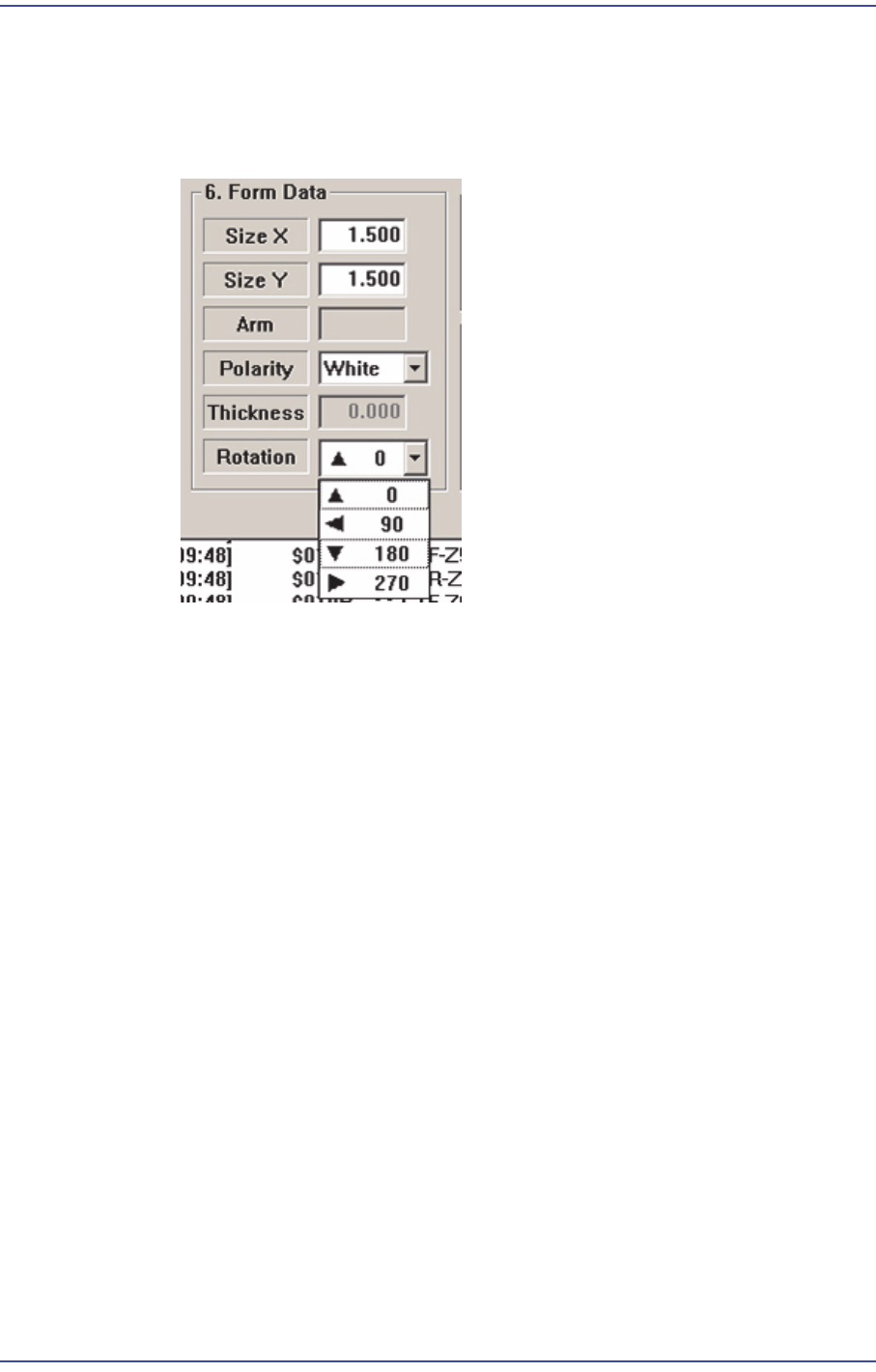

<6. Form Data> 영역
Fiducial Mark의 형태
에 관한 데이터입니다.
<Size X>
에디트박스
Fiducial Mark의 X방향 크기를 설정합
니다.(장비 좌표계 기준)
<Size Y>
에디트박스
Fiducial Mark의 Y방향 크기를 설정합
니다.(장비 좌표계 기준)
<Arm> 에디
트박스
Cross 형 Fiducial Mark에서 막대의 폭을 설정합
니다.
Fiducial Mark의 형상
이 십자형일 때 <Arm> 에디트박스에 다음의 X에 해당
하는 값을 정확히 티칭해서 입력합니다.
<Pola
rity> 콤보박스
Fiducial Mark의 색상
을 선택합니다. 선택가능한 색상은 다음과 같습니다.
White: 주변보
다 Mark가 밝게 보이는 경우입니다.
Black: 주
변보다 Mark가 어둡게 보이는 경우입니다.
<Thickness
> 에디트박스
Fiducial Mark의 두께
를 설정합니다.
0일때는 꽉 찬 Fiducial Mark입니
다.
0이외의 숫자일 경
우에는 외곽선이 이 값만큼의 두께를 가집니다.
<Rotatio
n> 콤보박스
6-23
Board
정의
Fiducial Mark의 회전각도를 선택합니다. 삼각형 등의 경우, 등록된 데이터
는 모서리가 위를 향하는 형태이지만 실제 Mark의 방향은 모서리가 옆을 향
하는 경우가 있습니다. 이러한 경우에 회전각도를 선택합니다 .
선택 가능한 각도는 다음
과 같습니다.
0:
Mark가 0도인 상태입니다.
90
: Mark가 90도로 회전한 상태입니다.
18
0: Mark가 180도로 회전한 상태입니다.
27
0: Mark가 270도로 회전한 상태입니다.
<
7. Search Area> 영역
Fiducial Mark를 검사할 영역을 설
정합니다. 사용 목적은 특정한 PCB에서 Mark
주변에 Mark 와 유사한 형상이 있어서 인식에 방해가 되는 경우에 Mark를 검사
할 범위를 제한하는 것입니다 .
<X
> 에디트박스
X 축 방
향에서 Fiducial Mark를 검사할 시작위치를 설정합니다. SMVision의
중앙이 0이고, 일반적으로 Fiducial Mark의 X방향크기(Size X)의 음(-)의 값
으로 설정합니다.
<Y
> 에디트박스
Y 축 방
향에서 Fiducial Mark를 검사할 시작위치를 설정합니다. SMVision의
중앙이 0이고, 일반적으로 Fiducial Mark의 X방향크기(Size X)의 음(-)의 값
으로 설정합니다.
<Width X> 에
디트박스
X 축 방
향으로 검사할 범위를 설정합니다. 일반적으로 <7. Search Area> 영
역의 <X> 에디트박스에 설정된 값의 2배가 되도록 설정합니다.
