7-60
Samsung Component Placer SM471 Administrator's Guide
영역의X 방향 크기를 시합니다.
<Size
Y> 에디트 박스
영역의Y 방향 크기를
시합니다.
<Pos X> 에디
박스
영역 중심의X좌표를
시합니다.
<Pos Y> 에디
박스
영역 중심의Y좌표를
시합니다.
<R
otation> 콤보 박스
Direction Mark 회전각
도를 선택합니다. Direction Mark Type
따라 다음과 같은 회전각도를 선택할 있습니다.
Triagle :
Circle : 각도
선택할 없습니다.
Triagle :
<Out
line> 버튼
설정한 Align 데이
터를 사용해서 부품의 외곽형상을 SMVision창에 표시
합니다.
<OK> 버튼
Align
이터를 저장하고, 대화상자를 닫습니다.
<Cancel>
버튼
부품의 Al
ign 데이터를 무시하고, 대화상자를 닫습니다.
<M
ove> 버튼
부품을 수동
으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은 " 공통Align Data" 참조하시기 바랍니다.
<T
est> 버튼
설정한 Align 데이
터를 사용해서 부품 인식 테스트를 실시합니. 자세한 사항
"공통Align Data" 참조하시기 바랍니다.
<
Make Image> 버튼
부품을
할인식한 , 분할인식한 이미지를 조합하여 MMI 인식하는 부품
형상을 SMVision창을 통해서 보여줍니다 .
<I
mage Capture> 버튼
7-61
부품
등록
부품 이미지를 조명값을 동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 가장 인식이 이미지 조명값을 확인하여 저장함으로써
적의 조명값을 지정하는 도움을 줍니다. 자세한 사항은 "공통Align Data"
조하시기 바랍니다.
7.1.4.1. Lead Parameter
User IC Lead Parameter 설정합니다. 설정 가능한 Lead Parameter 최대 개수는
8개입니다.

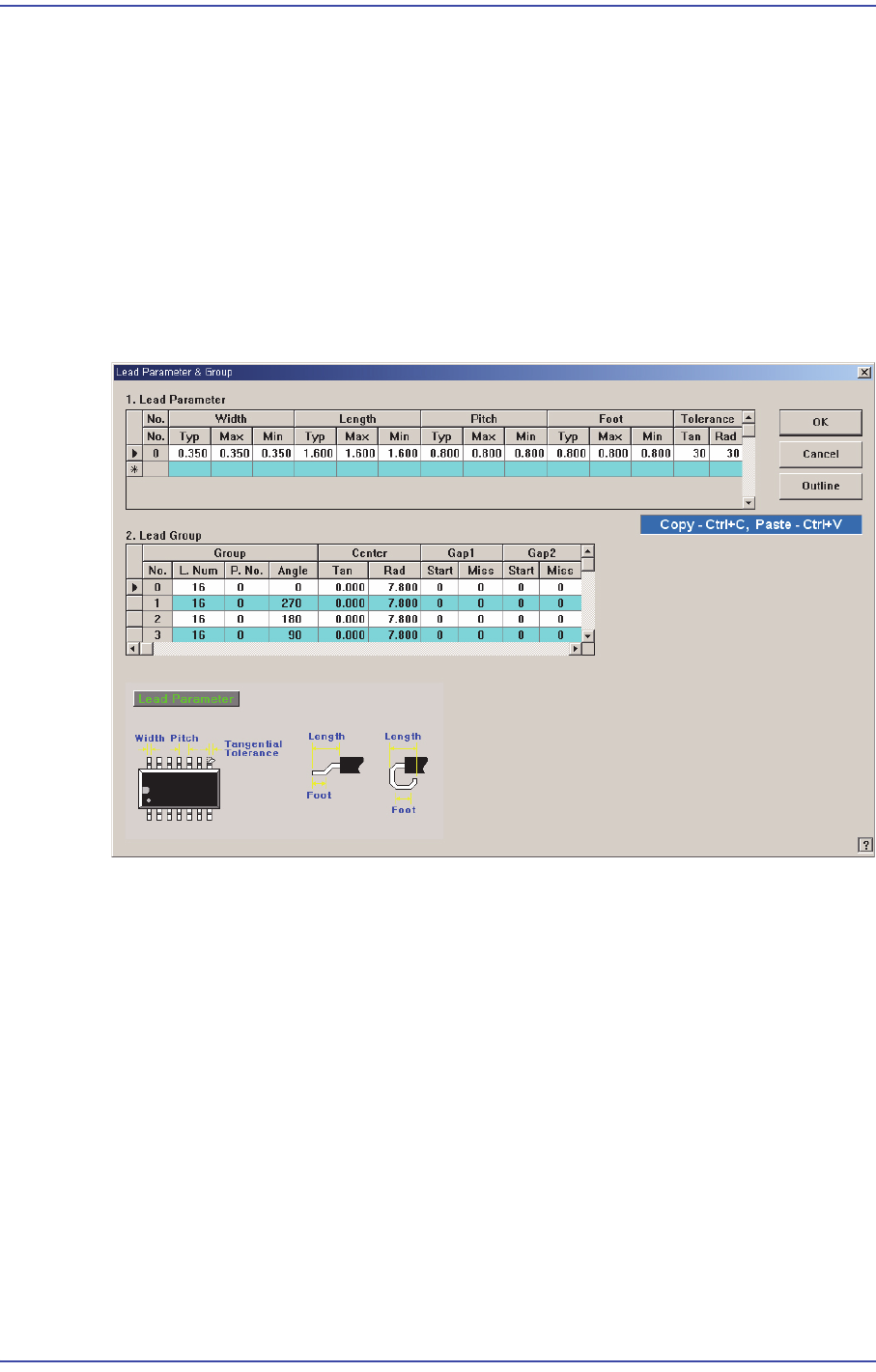

그림
7.24 "User IC
"Lead Parameter"
설정화면
<Lead Parameter> 영역
Lead Parameter
정합니다.
<N
o.>
Lead Parameter 번호
표시합니다. 가능한 범위는 0 – 7입니.
<Width Typ>
Lead 폭을 입력합니
.
<Width Max>
상위 허용오
차를 포함한 Lead 폭을 입력합니다.
<Width Min>
하위 허용오
차를 포함한 Lead 폭을 입력합니다.
<
Length Typ>
7-62
Samsung Component Placer SM471 Administrator's Guide
Lead 길이를 입력합니다.
<Length Max>
상위 허용오차를 포함한 Lead 길이 입력합니다.
<Length Min>
하위 허용오차를 포함한 Lead 길이 입력합니다.
<Pitch Typ>
인접한Lead 중심간의 거리인 Pitch 입력합니다.
<Pitch Max>
상위 허용오차를 포함한 Pitch 입력합니다.
<Pitch Min>
하위 허용오차를 포함한 Pitch 입력합니다.
<Foot Typ>
Lead 바닥면에 접촉하는 길이를 력합니다.
<Foot Max>
상위 허용오차를 포함한 Foot 입력합니다.
<Foot Min>
하위 허용오차를 포함한 Foot 입력합니다.
<Tolerance Tan>
Lead 옆으로 휘어 있을 허용되는 공차를 설정합니다. <Lead Pitch>
대한 백분율로 설정합니다.
<Tolerance Rad>
Lead 길이방향으로 허용되는 공차를 설정합니다. <Lead Length> 대한
백분율로 설정합니다.
