12-43 Machine Calibration 12.3.9. ANC Pos. Scan ANC 상면의 Fiducial Mark 2 점을 티칭합니다 . 전면 및 후면 ANC 의 상대적인 좌표 계를 보상합니다 . 자세한 사항 은 “ 6.3 Fiducial Mark 설정” 을 참조하시기 바랍니다 .
12-42
Samsung Component Placer SM471 Administrator's Guide
경 고 장비의 Calibration시 지정되지 않은 사용자 또는 전문교육을 받
지 않은 사용자의 조작오류 및 주위확인 부족으로 인해장비 및
설정 데이터에 심각한 손상을 줄 수 있으며 작업자 또는 장비 주
변의 작업자가 상해를 입을 수 있습니다.
Calibration하려
는 대상을 확인하고 장비 주변에 다른 작업자가
있는지 반드시 확인한 후 Calibration을 수행하고 반드시 전문교
육을 받은 지정된 사용자 이외에는 Calibration을 수행하지 마십
시오.
12-43
Machine Calibration
12.3.9. ANC Pos. Scan
ANC 상면의 Fiducial Mark 2점을 티칭합니다. 전면 및 후면 ANC 의 상대적인 좌표
계를 보상합니다.
자세한 사항
은
“
6.3 Fiducial Mark
설정”
을 참조하시기 바랍니다.
12-44
Samsung Component Placer SM471 Administrator's Guide
12.3.10. Head & Camera Calibration
Camera Calibration 기능을 수행합니다. 캘리브레이션을 수행하는 순서 및 필요한 도
구는 다음과 같습니다;
Fiducial Camera Of
fset Calibration (Calibration Tool)
Head Z
& R Offset Calibration (CN040 노즐)
Ligh
t Mapping (LightFly 노즐)
Head Of
fset Calibration
Fly
Camera Scale & Rotation Calibration
Fly
Camera Offset Calibration
Fly
To Fix Offset Calibration
R-Axis Of
fset Calibration

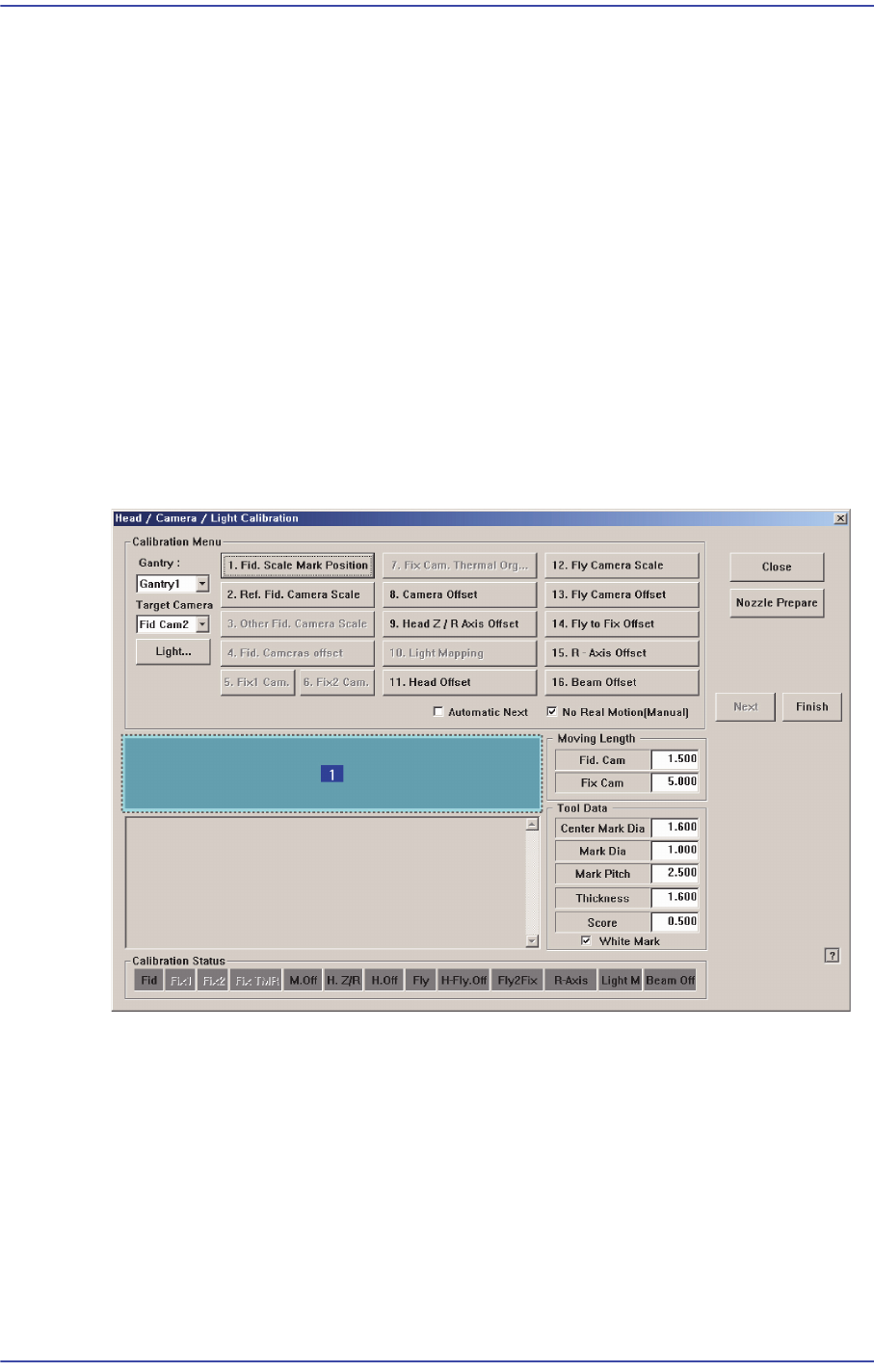

그림
12.15
“
Head/ Camera/ Light Calibration
”
대화상자
1:
메시지박스
<Calibration Menu> 영역
Calibration할 항목을 선택합
니다. 특정 항목의 버튼을 클릭하면 메시지 박스에
해야할 일에 대한 설명이 순차적으로 나옵니다. 이 설명을 따라서 하시면
Calibration이 완료됩니다.
<Ga
ntry> 콤보박스
캘리브레이션을 수행 할 Gantry 를 선택합
니다.
