Samsung Component Placer SM471 Administrator's Guide
8.1.3. Tray Unit
Tray Feeder의 각종 데이터를 설정합니다. “Tray Unit”을 선택했을 때, 초기의 화면
은 다음과 같습니다.

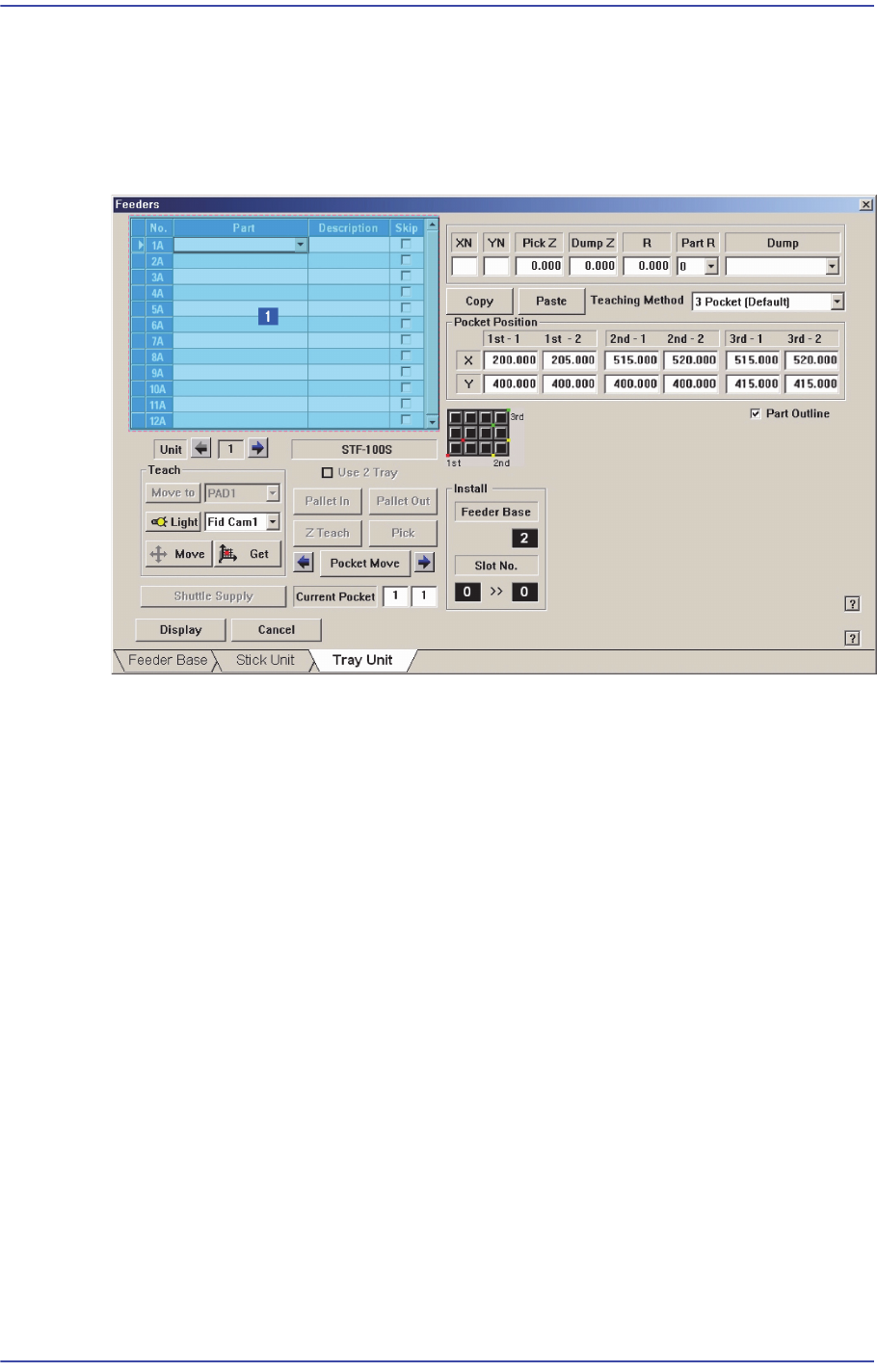

그림
8.6
“
Tray Unit
”
대화상자
1: <Grid>
영역
<Grid> 영역
설치되는 Tra
y Feeder로 공급되는 부품을 등록하고 편집합니다.
<No> 열
Tray Unit Tray의 일련
번호 입니다. 기본적으로 “Single”은 10개의Tray가
있습니다. 각각이 하나의 트레이를 의미합니다.
<Part> 열
해당Tray로 공급
할 부품을 선택합니다. <Part> 열에 마우스를 클릭하면, 콤
보박스가 표시되는데 <1.2 Part>에서 등록된 부품 중 “Tray”로 공급되는 부
품리스트가 나타납니다.
이 리
스트에서 설치할 부품을 선택합니다. 다음은 <Part>열의 콤보박스에서
부품을 선택하는 화면입니다 .
8-21
공급장치
설정
<Skip>열
해당 팔레트
로부터 공급되는 부품의 흡착 여부를 선택합니다.
<
XN> 에디트박스
선택된 팔레
트의X방향 포켓 수를 설정합니다.
<
YN> 에디트박스
선택된 팔레
트의Y방향 포켓 수를 설정합니다.
<P
ickZ> 열
해당 팔레트
로부터 공급되는 부품을 흡착할 때의Z축 높이를 설정합니다.
<
DumpZ> 열
흡착이 실패
한 경우, 부품을 버릴 때의Z 축 높이를 설정합니다. 이때,
<Dump> 열에서 ‘Tray’으 로 설정되어 있어야 합니다
<R>
열
해당 팔레트
로부터 공급되는 부품을 흡착할 때의R축 좌표(Head의 회전각
도)를 설정합니다.
<P
artR> 열
해당 팔레트
로부터 공급되는 부품의 흡착각도를 설정합니다.
XN=5
YN=3
