12-32 Samsung Component Place r SM471 Administrator's Guide F2_Ref#1 F2_Ref#2 F3_Ref#1 F3_Ref#2
12-31
Machine Calibration

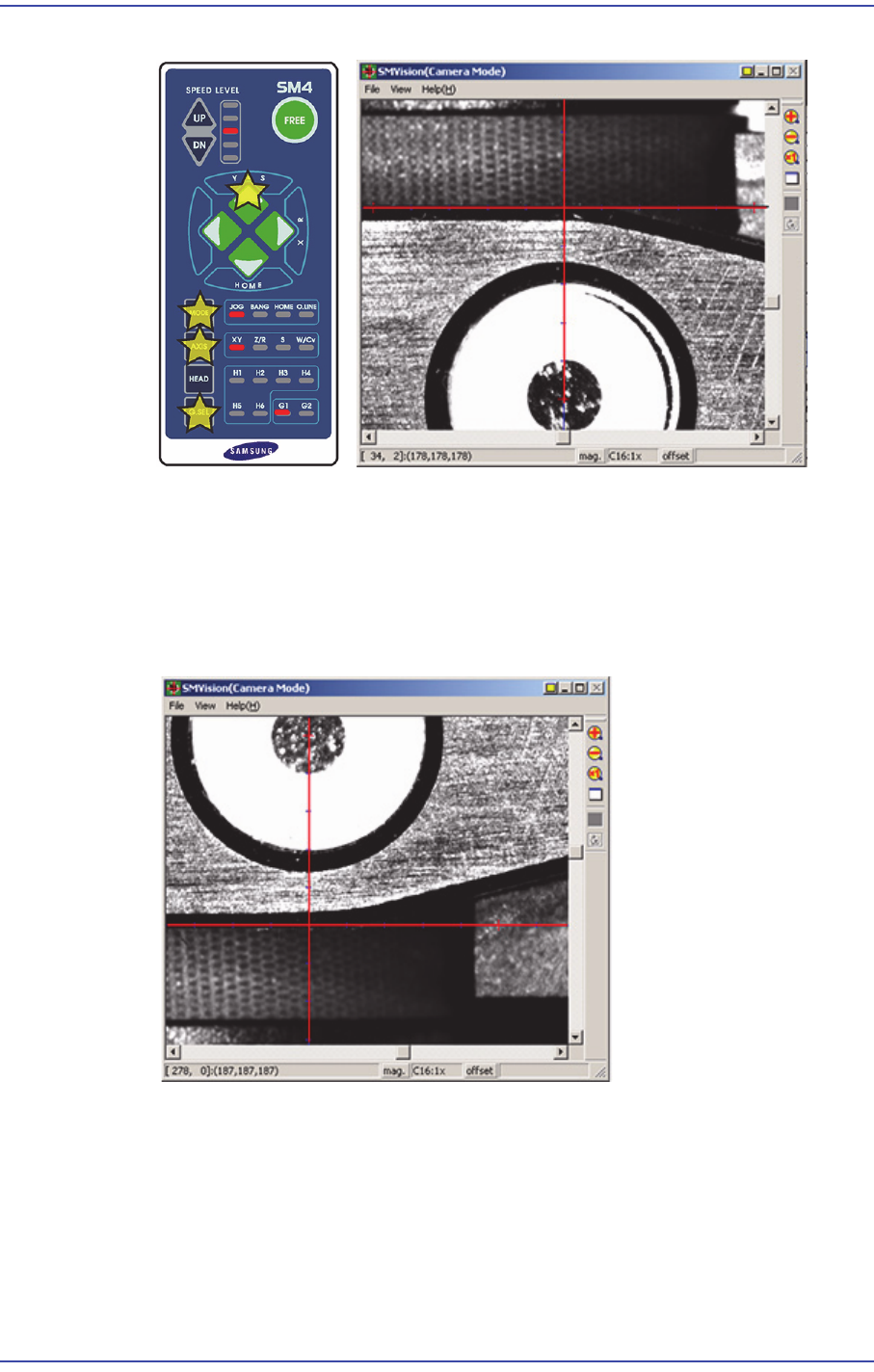

9. 일치되면, <Get> 버튼을 클릭하십시오.
10. 그리고, Ref # 2에 해당
하는 <Edge Offset> 에디트박스를 마우스로 선택하고
<Move> 버튼을 클릭하십시오.
11. 동일한 방법으
로 Ref#2에 대해서 티칭을 실시하십시오.

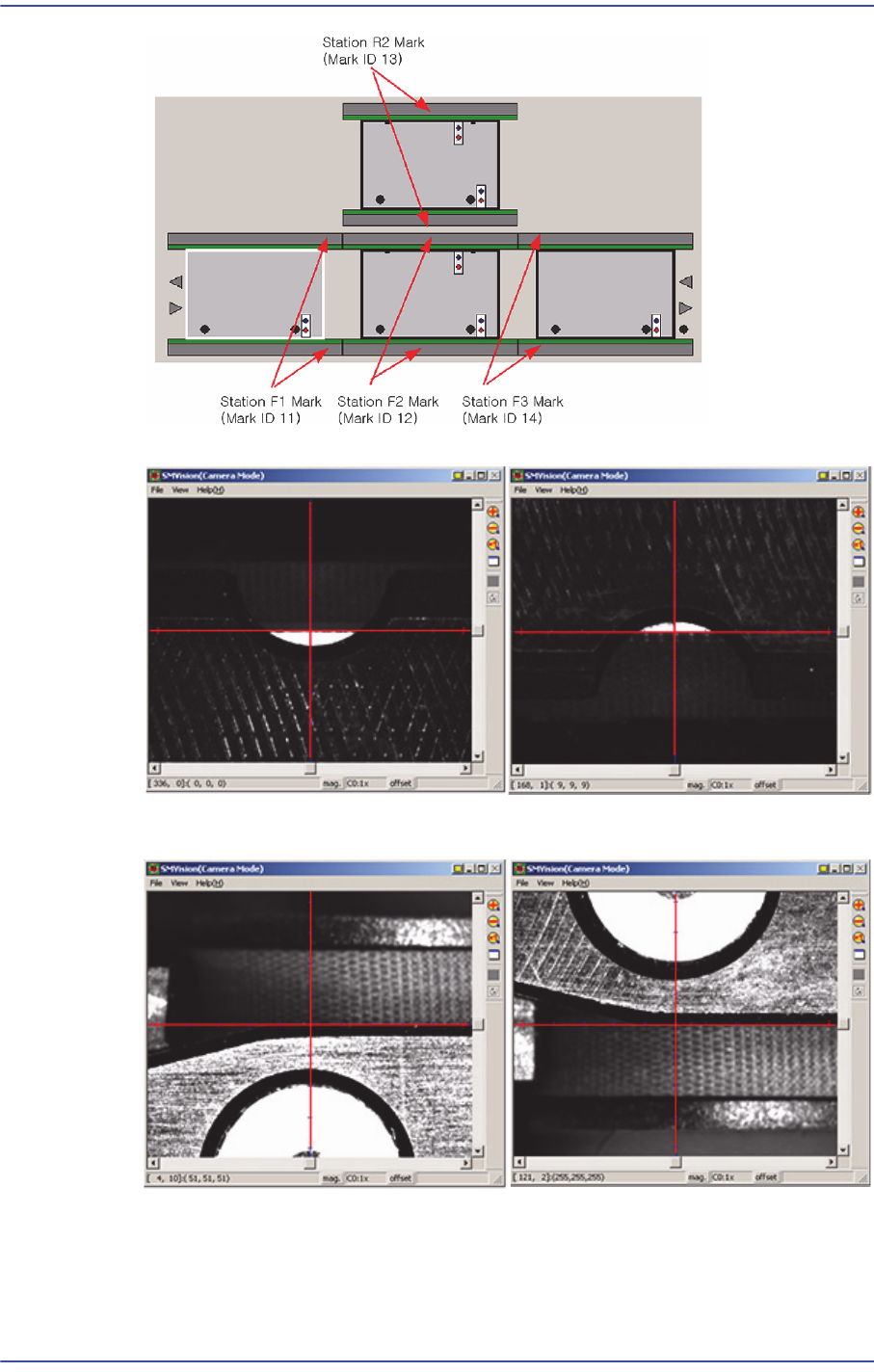

12. 선택된 St
ation 의 Fiducial Mark들에 대해서 티칭이 완료되면, 동일한 방법으로
다른 Station들의 Fiducial Mark들에 대해서도 티칭을 실시하십시오.
13. 2에서 12번의 과정
은 각 Station 별로 수행되어야 하며, 다음의 순서로 수행하십
시오; StationF1 -> StationF2 -> StationR2 -> StationF3
F1_Ref#2
12-32
Samsung Component Placer SM471 Administrator's Guide
F2_Ref#1
F2_Ref#2
F3_Ref#1
F3_Ref#2
12-33
Machine Calibration
