14-8 Samsung Component Place r SM471 Administrator's Guide <Close Level> 노즐홀더에 노즐 이 삽입 된 상태에서 노즐의 구멍을 막았 을 때 , 각 Head 의 공 압 값을 표시합니다 . <Open L evel> 노즐홀더에 노즐 이 삽입 된 상태에서 노즐의 구멍을 개방 했을 때 , 각 Head 의 진공…
14-7
Diagnosis
14.4. Vacuum [F5]
Head의 공압상태를 점검합니다.
그림
14.7
“
Vacuum Diagnosis
”
대화상자
<Head Vacuum level> 영역
각 Hea
d의 진공압 값을 표시하고, 진공 발생기를 제어합니다.
<G
antry> 콤보박스
공압 상태를 점검할 Ga
ntry를 선택합니다.
<Current Level>
각 H
ead의 현재의 공압을 표시합니다.
<Vacuum OFF> 버튼
“OFF”
표시일 때 이 버튼을 누르면, Spindle 내의 공압을 진공상태로 만들고
버튼에 “ON”을 표시합니다.
“ON”
표시일 때 이 버튼을 누르면, Spindle 내의 진공상태를 해제시키고 버
튼에 “OFF”를 표시합니다.
<
Blow OFF> 버튼
“OFF”표시
일 때 이 버튼을 누르면, Spindle 내에 0.1Mpa의 일정한 공압을
투입하고 버튼에 “ON”을 표시합니다.
“ON”
표시일 때 이 버튼을 누르면, Spindle로 투입되는 공압을 차단시키고
버튼에 “OFF”를 표시합니다.
<Refe
rence Level> 영역
각 H
ead의 부품 흡착 여부를 진공압 값으로 판정할 때, 기준이 되는 값을 표시합
니다.
14-8
Samsung Component Placer SM471 Administrator's Guide
<Close Level>
노즐홀더에 노즐
이 삽입된 상태에서 노즐의 구멍을 막았을 때, 각 Head의 공
압 값을 표시합니다.
<Open L
evel>
노즐홀더에 노즐
이 삽입된 상태에서 노즐의 구멍을 개방했을 때, 각 Head의
진공압 값을 표시합니다.

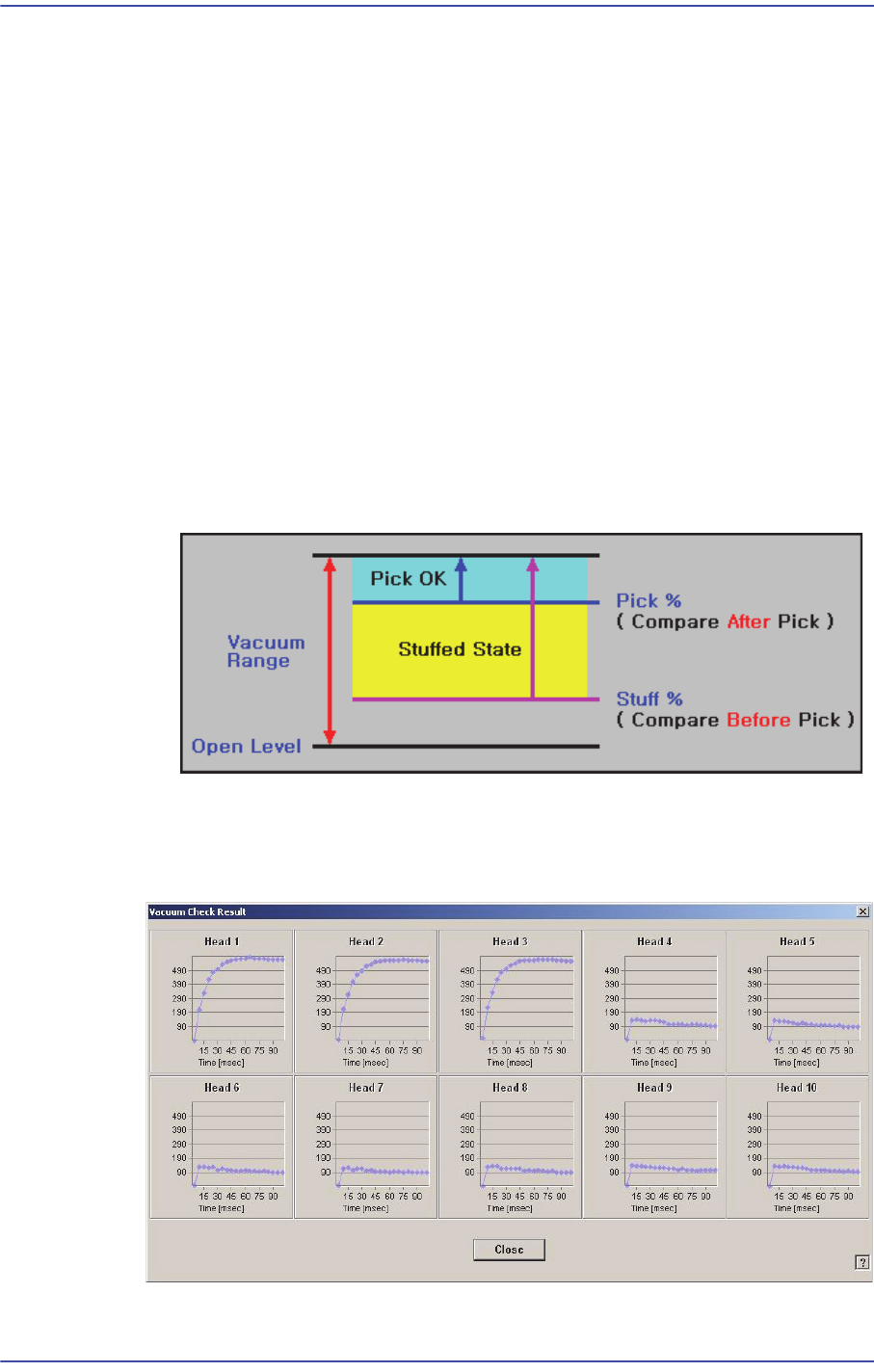

<Ch
eck Level > 영역
부품의 흡착 성공 여부
를 판정하는 진공압 값을 표시합니다.
<Cho
ke Check Level>
부품을 흡착하
기 전에 노즐에 이 물질이 끼었다고 판정하는 진공압 값을 표
시합니다.
<Vacuu
m Check Level>
부품을 흡착한 후에 흡착
이 성공적이라고 판정하는 진공압을 표시합니다.
<Ch
eck> 버튼
선택된 Ga
ntry의 모든 헤드에 대해서 진공압 값이 안정될 때까지의 시간을 측정
합니다.
<
Valve Check> 버튼
14-9
Diagnosis
진공형성(Vacuum On)과 진공파괴(Vacuum Off)가 정상적으로 이루어지는지 솔
레노이드 밸브를 점검합니다 . 점검을 수행할 때, 헤드 스핀들의 노즐홀더에
CN040노즐을 수동으로 삽입하고 점검을 수행하십시오.

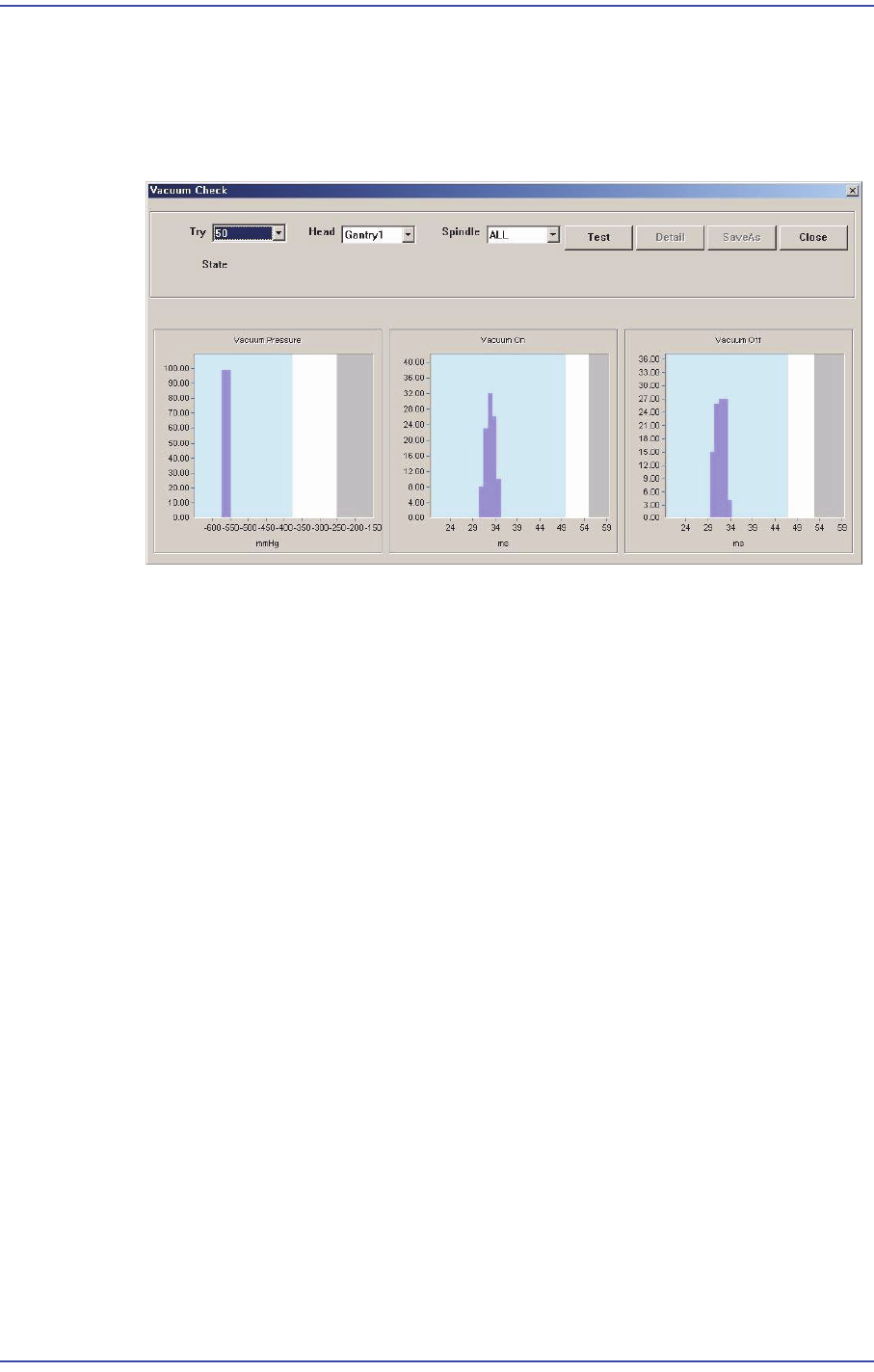

아래의 대화상
자는 CN040 노즐을 이용하여 점검을 수행한 결과를 나타냅니다.
<Tr
y> 콤보박스
진공형성(Vacuum On)과 진
공파괴(Vacuum Off)를 수행하는 횟수를 선택합
니다. 유효한 결과값을 얻기 위해서는 최소 100회 이상 실시할 것을 권장합
니다.
<
Head> 콤보박스
솔레노이드 밸브 점검
을 수행할 갠트리를 선택합니다.
<S
pindle> 콤보박스
솔레노이드 밸브 점검
을 수행할 헤드를 선택합니다. ‘All’을 선택하면
<Head> 콤보박스에서 선택된 갠트리의 모든 헤드에 대해서 점검을 수행합
니다.
<
Test> 버튼
이 버튼
을 클릭하면 <Head> 콤보박스와 <Spindle> 콤보박스에서 선택된 헤
드에 대해서 <Try> 콤보박스에서 선택된 횟수만큼 진공형성(Vacuum On)과
진공파괴(Vacuum Off)를 검사를 수행하고 그 결과를 그래프로 보여줍니다.
<
Detail> 버튼
이 버튼
을 클릭하면 다음과 같이 선택된 헤드에 대한 점검 결과를 통계적 수
치로 표시하는 대화상자를 보여줍니다.
