10-11 Optimization 10.6. Optimizer Dialog <Run Optimizer> 버튼을 누르면 Optimizer 가 실행됩니다 . 실행 중에는 다음과 같은 다이얼로그가 나타납니다 . 그림 10.6 "Optimizer" 대화상자 첫 번째 영역에는 장비 모델 명 , PCB 수 , 부품 수 그리고 총 장착점수가 표시됩니다 . 두 번째 영역에 서는…
10-10
Samsung Component Placer SM471 Administrator's Guide
10.5. Optimizer 의 실행

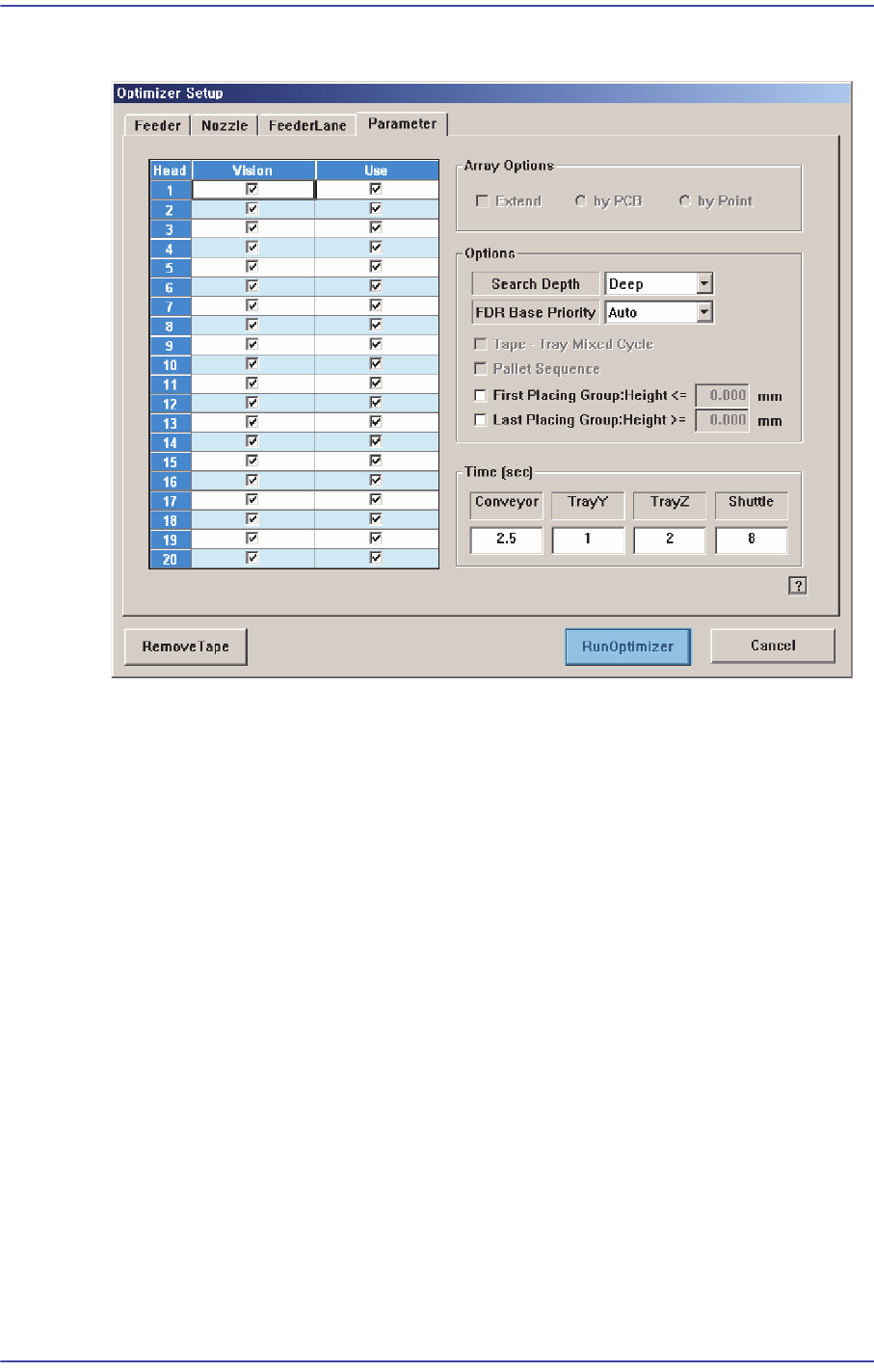

<Remove Tape> 버튼
이미 배치
된 테이프 피더를 모두 무시하고 새로이 모든 테이프 피더를 배치하고
자 할 때는 <Remove Tape>버튼을 클릭합니다. 이 버튼을 누르면 기존에 배치되
어있는 모든 Tape Feeder를 제거합니다.
<Run Optimi
zer> 버튼
설정 된 Option을 저장
하고 Optimizer를 실행합니다. <RemoveTape> 버튼을 클
릭하여 모든 Lane을 비운 상태에서 Optimizer를 실행하는 것이 효과적인 결과를
얻을 수 있습니다.
<
Cancel> 버튼
현재 설정된 Optimiz
er Option을 저장하지 않고 “Optimizer Setup” 대화상자를
닫습니다.
10-11
Optimization
10.6. Optimizer Dialog

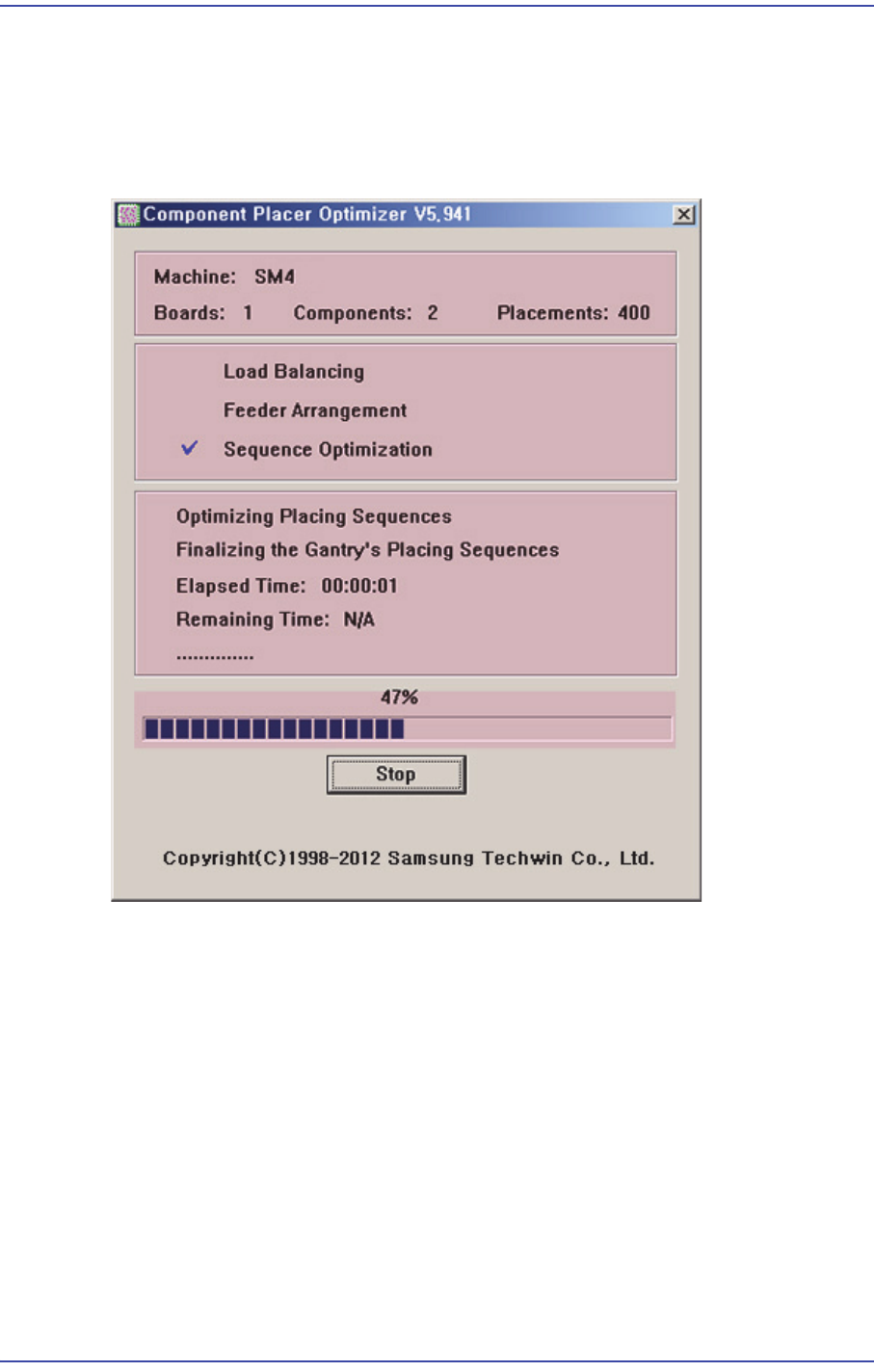

<Run Optimizer> 버튼을 누르면 Optimizer 가 실행됩니다. 실행 중에는 다음과 같은
다이얼로그가 나타납니다.
그림
10.6 "Optimizer"
대화상자
첫 번째 영역에는 장비 모델명, PCB 수, 부품 수 그리고 총 장착점수가 표시됩니다.
두 번째 영역에
서는 Optimizer의 진행단계를 체크 표시로 나타냅니다 . 체크 표시가
나타난 것이 현재 진행중인 단계입니다.
세 번째 영역에
서는 좀 더 자세한 진행상황과 Optimizer의 실행시간(Elapsed Time),
남은 실행시간(Remaining Time)이 표시됩니다.
세번째 영역 아래
의 Progress Bar는 각 단계별로 현재 계산과정이 얼마나 지났는지
를 표시합니다.
그리고 Stop버튼
은 Optimizer 실행을 중간에 중단할 때 사용됩니다. 일반적인 상태
에서 이 버튼은 Stop로 표시되어 있으며 , 이 상태에서 누르면 User Break라는 메시
지박스가 나타난 후, Optimizer의 실행이 취소됩니다.
Opitmizer의 실행 중에 에러
나 경고메세지는 대화상자나 메시지박스를 통해서 표시
10-12
Samsung Component Placer SM471 Administrator's Guide
합니다.
메시
지 유형 1
다음과 같이 사용자
에게 정보를 제공하고 사용자의 선택에 따라 Optimizer의 실
행을 계속하거나 중단하게 됩니다.
메시
지 유형 2
사용자에 정보
를 제공하지만, 사용자의 입력에 상관없이 일정시간이 지난 후에
Optimizer의 실행을 계속하게 됩니다.
<Ingnore collsions> 체크박
스
체크 박스
에 체크할 경우, 부품 장착시 이미 장착된 다른 부품과 노즐 사이에
발생할 수 있는 충돌을 무시하고 정해진 작업 순서대로 부품 장착을 수행합
니다.
<Th
is window …> 버튼
표시된 시간 전에 메시지
박스를 종료하려면 버튼을 클릭하십시오. 그러면
즉시 메시지박스가 종료되고 Optimizer의 실행이 계속됩니다.
메시
지 유형 3
사용자에게 정보를 제공하
지만, 사용자의 입력으로 실행이 중단되는 경우입니
