Production Setup
제11장. Production Setup
Product 메뉴는 Start, Stop, Cont., Finish, T/F Cnt, PCB D/L, Pd. Info 등의 7 개의 하위
메뉴들로 구성되어 있습니다.
이 메뉴
는 PCB (Printed Circuit Board / 프린트 기판 ) 장착작업을 수행하고 Monitor 하
는 기능을 수행합니다.

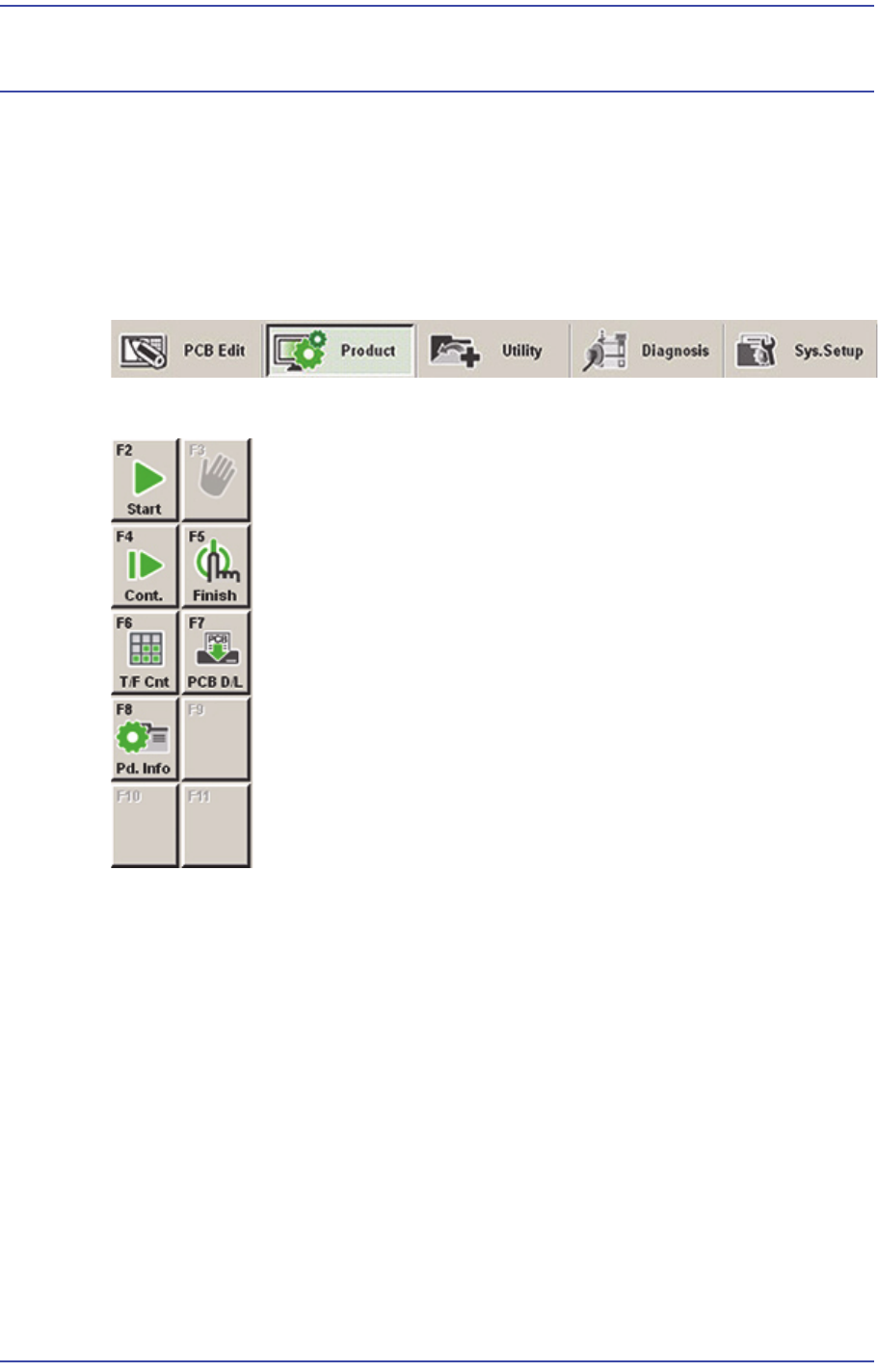

그림
11.1 Product
메뉴가
선택된
상태
그림
11.2 Product
메뉴의
하위메뉴
11-2
Samsung Component Placer SM471 Administrator's Guide
11.1. Product Main
11.1.1. Product Monitor
PCB 생산과 관련된 진행상황 및 생산정보를 제공합니다.
그림
11.3
“
Product
”
바탕화면
‘PCB D/L’ 하위메뉴를 선택하면 현재 편집한 PCB데이터를 장비로 전송하고, 바
탕화면이 다음과 같이 표시됩니다 .
11-3
Production Setup
<Production Info> 영역
작업의 진행상
황을 그래픽으로 표시합니다.
<S
tart Time> Static박스
장비 Operation Panel의 <Start>
버튼이 눌러진 시간을 나타냅니다.
<El
apsed Time> Static박스
<Start> 버튼이 눌러
진 이후 경과된 시간을 나타냅니다.
<
Remaining Time> Static박스
전체 PCB의 생산
이 완료되기까지 남은 예상 시간을 나타냅니다.
<M
ean Time> Static박스
PCB 생산
과 관련된 다음과 같은 다양한 정보를 보여줍니다.
우측의 버튼
을 클릭하면 각기 다른 형태의 정보를 보여줍니다.
<s
ec/board>
한 장의PCB가 Work
Station으로 투입되어 작업을 마치고 다음 PCB가
투입되기까지 소요된 평균 시간을 초 단위로 나타냅니다.
<CPH>
최초 PCB가 W
ork Station 으로 투입된 이후, 한 시간 동안 장착된 부품 수
를 나타냅니다.
