15-10 Samsung Component Place r SM471 Administrator's Guide <Stop> 버튼 PCB Bypass 동작 을 멈춥니다 . <Clo se> 버튼 대화상자를 닫습니 다 . 15.6. WarmUp [F9] <WarmUp> 메뉴는 전원 투입 후 각 구동축의 준비운동을 실행할 때 사용합니다 . 이 메뉴를 선택…
15-9
Utility
장비 에러가 발생되었을 때, 에러발생 원인 규명에 필요한 모든 해당 작업에 대
한 로그파일들을 하나의 Zip 파일로 생성하여 당사 C/S 또는 현지대리점에 용이
하게 전송할 수 있도록 해 줍니다.
15.5. Bypass[F8]
컨베이어 상에 반입된 PCB에 대한 장착 작업을 하지 않고 통과시킬 때 사용합니다.
헤드가 컨베이
어의 위쪽에 있으면 PCB 감지 Sensor에 영향을 미치므로 헤드를 컨베
이어에서 벗어난 위치로 이동 후에 실행하십시오.
그림
15.7
“
By-pass Operation
”
대화상자
<Inline status> 영역
SMEMA통신 관련 입
력상태를 표시합니다. (점등-On, 소등-Off)
Previous
이전 장비의 상태 표시
Ne
xt
다음 장비의 상태 표시
Mac
hine Busy
PCB 전송 안됨
Board is A
vailable
PCB 전송 가능
<Start> 버튼
PCB Bypass 동작
을 시작합니다.
15-10
Samsung Component Placer SM471 Administrator's Guide
<Stop>버튼
PCB Bypass 동작
을 멈춥니다.
<Clo
se> 버튼
대화상자를 닫습니
다.
15.6. WarmUp [F9]
<WarmUp> 메뉴는 전원 투입 후 각 구동축의 준비운동을 실행할 때 사용합니다. 이
메뉴를 선택하면 아래와 같은 대화상자가 표시됩니다.

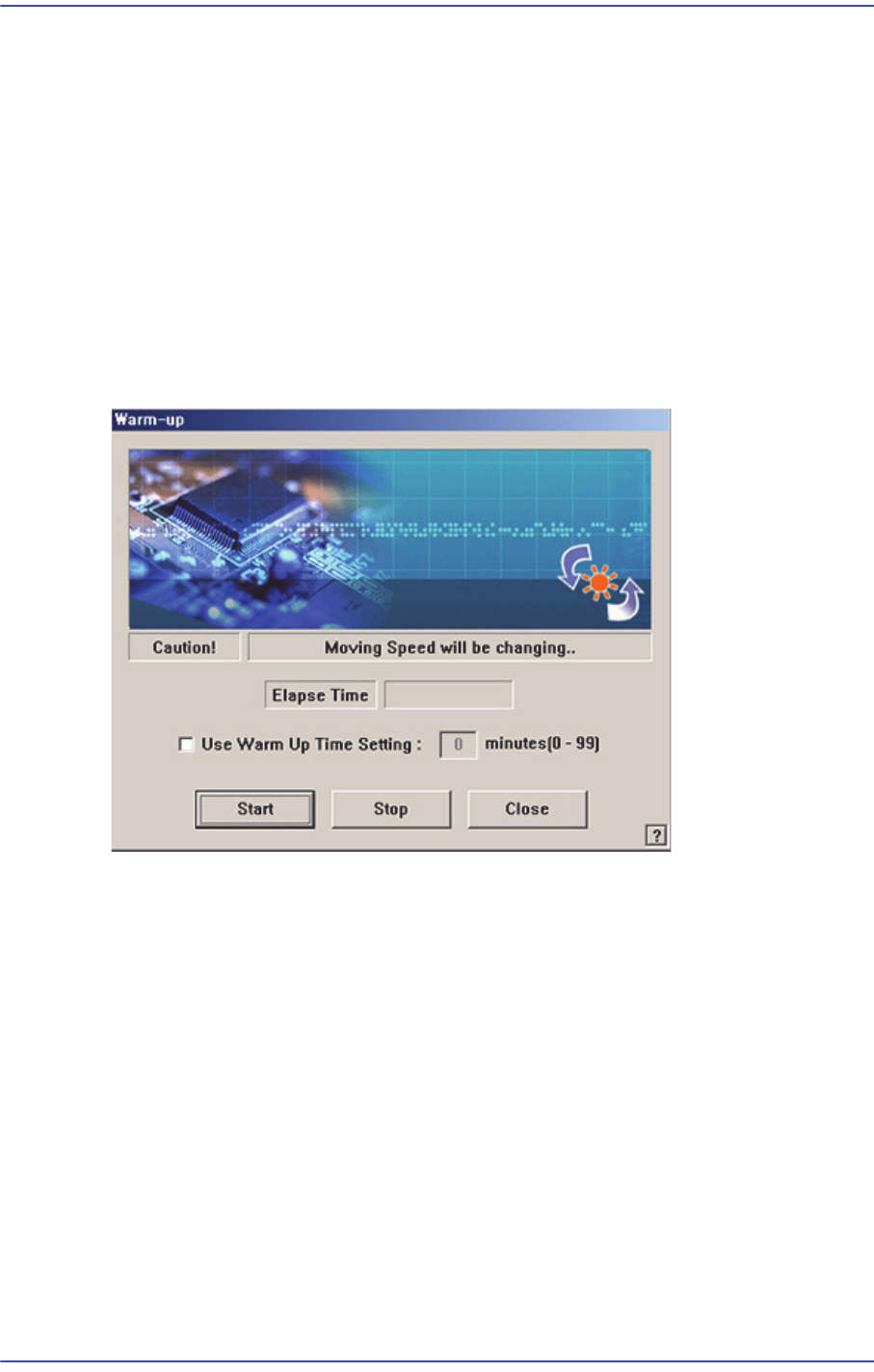

그림
15.8
“시운전”
대화상자
15-11
Utility
그림
15.9
“시운전”
대화상자
,
시작
버튼을
누른
후
<Start> 버튼
Warm-up 동작
을 시작합니다. 이 버튼을 클릭하면 Warm-up 동작을 시작하고,
“Warm-up” 대화상자에 경과 시간 (Elapsed Time)을 표시합니다. 다시 클릭하
면 <Warm-up> 동작을 종료하고, “Warm-up” 대화상자를 닫습니다.
<Stop> 버튼
이 버튼
을 클릭하면 <Warm-up> 동작을 종료합니다 .
<Use Warm
Up Time Setting> 체크박스
이 체크
박스를 선택하고 원하는 시간을 입력하십시오. (단위는 分)
<Close> 버튼
대화상자를 닫
습니다.
주 의 Warming UP은 실장 정밀도를 높이기 위해 반드시 필요 합니다.
장비의 실장 정밀도를 높이기 위해 장비 가동 전 Warming Up을
실시하십시오.
