12-62 Samsung Component Place r SM471 Administrator's Guide 11 . < G a n t r y > 콤보박스에서 Gantry2 를 선택하고 Gantry1 과 동일한 방식으로 캘리브 레이션을 수행하십시오 . 결과값은 H ead Offset 대화상자에서 확인할 수 있습니다 .
12-61
Machine Calibration
7. 자동으로 Calibration을 수행한 후, Calibration 이 완료되면, 다음 그림과 같이 결
과값을 보여줍니다. <Next> 버튼을 클릭하십시오.
8. “Ne
xt, Remove the Calibration Nozzle From Head 1. Click [Next] for Moving Down
Head. After Moving, Remove the Nozzle Manually.”라 는 메시지를 나타냅니다. 헤
드 1 번의 노즐 홀더에서 Calibration Tool을 수동으로 제거하기 위해서 <Next> 버
튼을 클릭하십시오.
9. Head 2번에서 6번
까지도 Head 1번에 대해서 Calibration을 수행한 것과 동일한
방법으로 Calibration을 수행하십시오.

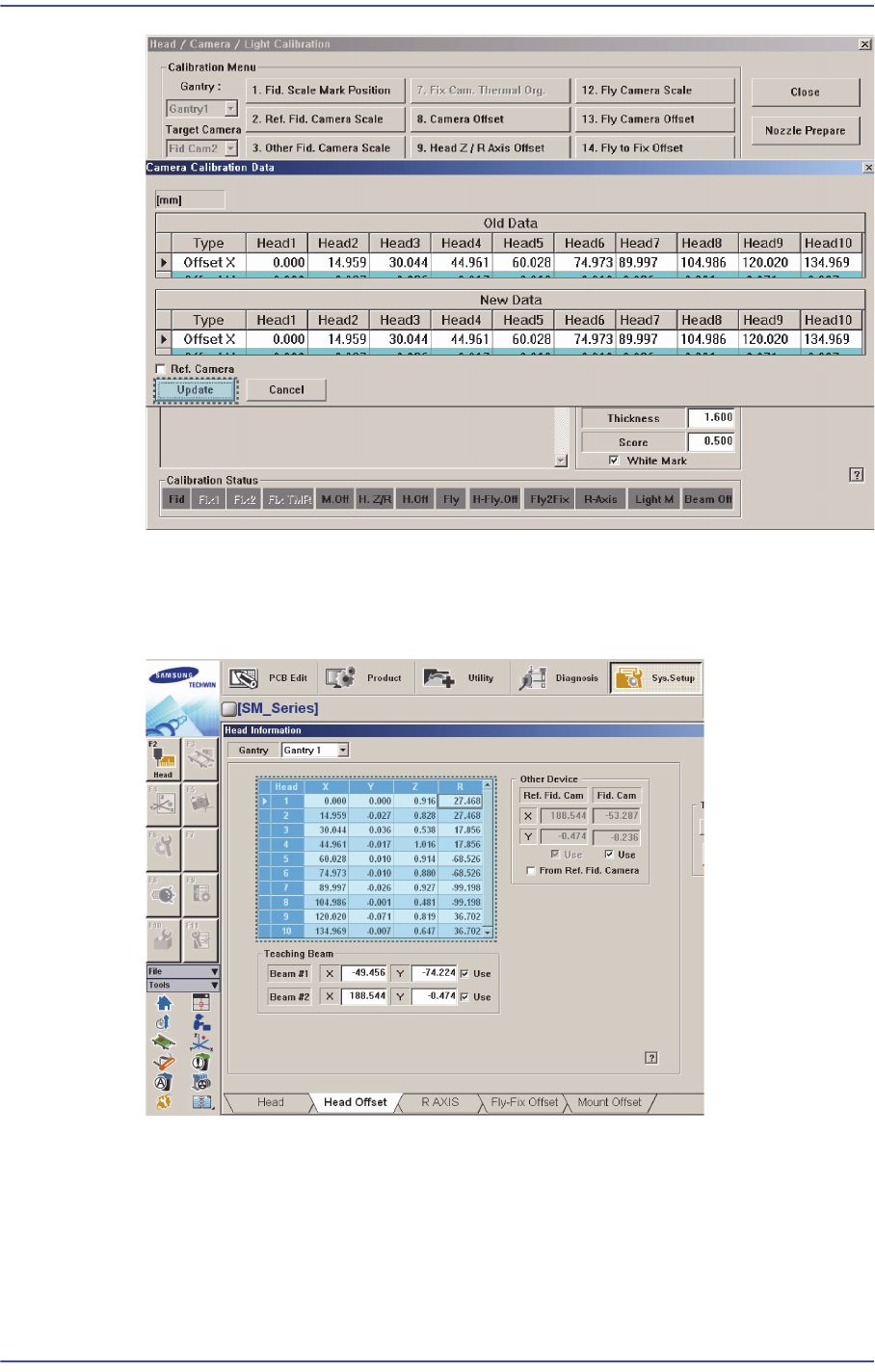

10. 모든 헤드
에 대해서 Calibration 절차가 정상적으로 완료되면 다음 그림과 같은
결과값을 보여줍니다. 장비에 Calibration 값을 적용하시려면 <Update> 버튼을
클릭하십시오.
12-62
Samsung Component Placer SM471 Administrator's Guide
11. <Gantry> 콤보박스에서 Gantry2를 선택하고 Gantry1과 동일한 방식으로 캘리브
레이션을 수행하십시오.
결과값은 H
ead Offset 대화상자에서 확인할 수 있습니다.
12-63
Machine Calibration
메 모 Head XY Offset Calibration 기준값은 다음과 같습니다.
Head 1
X:-0.06mm~0.06mm, Y: -0.05mm~0.05mm
Head 2
X:14.94mm~15.06mm, Y
: -0.05mm~0.05mm
Head 3
X:29.94mm~30.06mm, Y
: -0.05mm~0.05mm
Head 4
X:44.94mm~45.06mm, Y
: -0.05mm~0.05mm
Head 5
X:59.94mm~60.06mm, Y
: -0.05mm~0.05mm
Head 6
X:74.94mm~75.06mm, Y
: -0.05mm~0.05mm
Head 7
X:89.94mm~90.06mm, Y
: -0.05mm~0.05mm
Head 8
X:104.94mm~105.06mm, Y: -0.05mm~0.05mm
Head 9
X:119.94mm~120.06mm, Y: -0.05mm~0.05mm
Head 10
X:134.94mm~135.06mm, Y: -0.05mm~0.05mm
Head 1
1
