10-5 Optimization 기본적으로 모든 노즐은 어느 헤드에서도 작업할 수 있으므로 모든 헤드에 체크 표시가 되어 있습니다 . 그러나 , 특정한 노즐은 특정한 헤드에서 작업해야 하는 경우가 있습니다 . 또한 , 사용자가 특별히 어떤 노즐 에 대해 작업할 헤드를 지정하고 싶을 때 사용할 수 있습니다 . 위 그림의 CN040 노즐은 Head1 에서 Head12 까지 어떤 헤드에서나 작업할…
10-4
Samsung Component Placer SM471 Administrator's Guide
수가 표시됩니다.
<
Nozzle> 열
노즐의 이름을 나
타냅니다.
<Place
ments> 열
각 노즐별
로 사용 횟수를 나타냅니다 . 즉 해당 노즐을 사용하는 장착점 수를
의미합니다.
<
# of Nozzles Arranged> 리스트박스
이 리
스트박스에서는 현재 각 ANC에 배치되어있는 노즐의 종류와 수가 표시됩
니다.
<
Nozzle> 열
노즐의 이름을 나
타냅니다.
<ANC-1 ANC-2> 열
노즐이 장착된 AN
C를 나타냅니다.
<
Assign Nozzle> 버튼
각 노즐
이 적용될 수 있는 헤드를 일일이 지정할 때 활용합니다. 이 버튼을 클릭
하면 다음과 같은 대화상자가 표시됩니다.
그림
10.3 "Optimizer Setup:Assign Nozzle"
대화상자
10-5
Optimization
기본적으로 모든 노즐은 어느 헤드에서도 작업할 수 있으므로 모든 헤드에 체크
표시가 되어 있습니다.
그러나, 특정한 노즐은 특정한 헤드에서 작업해야 하는 경우가 있습니다. 또한,
사용자가 특별히 어떤 노즐에 대해 작업할 헤드를 지정하고 싶을 때 사용할 수
있습니다.
위 그림의 CN040노즐은 Head1에서Head12까지 어떤 헤드에서나 작업할 수 있
다는 것을 보여주고 있습니다.
<Useful Heads> 체크박스 영역
선택된 노즐Type이 사용 가능한 Head들입니다. 기본값으로 Head 1에서Head12
까지 사용 가능하도록 되어있습니다.
<Mounting Points> 영역
현재 PCB에서 선택된 노즐이 사용하는 부품의 수를 나타냅니다. 사용자가 각
노즐에 대해 적용 가능한 헤드를 지정할 때 참고데이터로 활용할 수 있습니다.
#1은 선택된 노즐이 1 번 노즐로 선택된 부품의 총 장착점수, #2는 2번 노즐로 선
택된 부품의 총 장착점수를 나타냅니다. 그림 10 3 의 경우, CN065 노즐이 1번
노즐로 선택된 4 개의 부품이 있으며 2번 노즐로 선택된 2개의 부품이 있다는 것
을 나타냅니다.
<OK> 버튼
위에서 선택한 옵션을 저장하고 대화상자를 닫습니다.
<Cancel> 버튼
위에서 선택한 옵션을 취소하고 대화상자를 닫습니다.
10-6
Samsung Component Placer SM471 Administrator's Guide
10.3. Feeder Lane

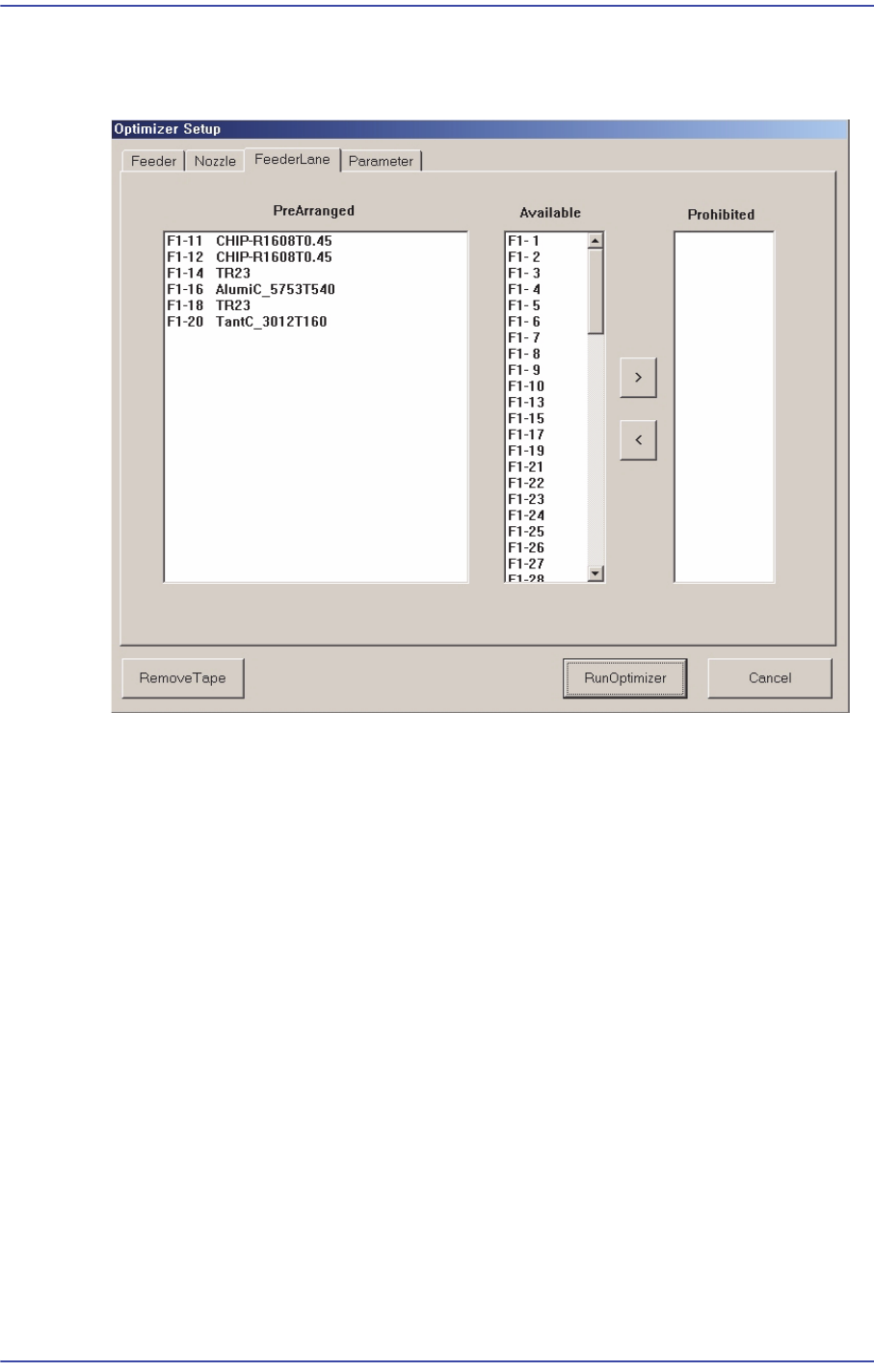

그림
10.4 "Optimizer Setup: Feeder Lane"
탭
대화상자
Optimizer에서 피더배치에 이용할 각각의 피더베이스 슬롯에 대해 설정하는 화면입
니다. 피더베이스 슬롯에 배치할 수 있는 장치는 테이프피더와 스틱피더가 있습니
다.
현재 피더
베이스 슬롯에 피더가 배치된 상황을 보여주고 피더베이스 슬롯의 불량
등 기타의 사유로 인해 Optimizer에서 장치를 배치할 수 없거나 , 배치하면 안 되는
피더베이스 슬롯을 지정할 수 있습니다.
<PreArranged> 리스
트박스
현재 피더베
이스의 슬롯에 설치된 피더의 배치상황을 나타냅니다. 피더베이스
슬롯 번호에서 F는 전면 피더베이스를, R은 후면 피더베이스를 의미합니다.
테이프피더로 공급
되는 부품의 경우, 피더가 설치된 슬롯번호 다음에 부품명이
표시됩니다. 스틱피더나 트레이피더의 경우 , 해당 피더 유형이 표시됩니다. 또
한, 다른 장치의 간섭으로 사용할 수 없는 피더베이스의 슬롯은 점선으로 표시
됩니다.
<A
vailable> 리스트박스
Optimizer에서 장치를 배치
할 수 있는 피더레인을 보여줍니다.
<P
rohibited> 리스트박스
