Samsung Component Placer SM471 Administrator's Guide
4. Telemetry 파일을 Log 디렉터리에 저장합니다.
5. Log 디렉터리에 자동으로 저장된 Telemetry 파일은 최근에 저장된 5개만
유지되고 그 이전의 Telemetry 파일은 자동 삭제됩니다.
Telemetry를 강제로 종료한 상태에서 측정 등의 작업을 하고자 하는 경우에
는 Telemetry 화면에서 <Up Load> 버튼을 눌러 스톱 상태로 만들고
Telemetry 화면을 최소화 시킨 후에 작업을 실시해야 합니다.
2단계
EMG 급 에러 발생시 Log를 자동으로 저장하며, System을 자동으로 스톱
/스타트 합니다.
에러 내용을 이용하여 자동 저장 파일 이름 규칙을 정합니다.
(장비종류 및 버전_호기 정보_ 생성일시_E-Auto_파일인덱스.tmr)
Telemetry 자동 저장 기능은 System의 성능을 저하 시킬 수 있으므로 이에 대비
하여 옵션으로 해당기능을 끌 수 있도록 합니다.
<Scale> 옵션버튼영역
장비에서 MMI가 사용하는 단위계(mm/inch/mil)를 설정할 수 있습니다.
<Confirm before Move> 옵션버튼영역
이동 하기 전 확인 창 표시 여부를 설정 할 수 있습니다.
<None> 옵션버튼: 이 버튼을 선택하면, 장비로 이동 명령을 전송할 때 확인
메시지 상자를 표시하지 않습니다.
<Z axis> 옵션버튼: 이 버튼을 선택하면, 장비로 이동 명령을 전송할 때 Z 축
이동 명령인 경우, 확인 메시지 상자를 표시합니다.
<XY, Z axis> 옵션버튼: 이 버튼을 선택하면, 장비로 이동 명령을 전송할 때
XY, Z 축 이동 명령인 경우, 확인 메시지 상자를 표시합니다.
<Update>버튼
설정한 데이터를 장비로 전송하고, 대화 상자를 닫습니다.
13-23
System Setup
13.5.2. <Signal> 탭 대화상자
장비 상태에 해당하는 Signal Light의 Lamp상태를 설정합니다. 이 버튼을 선택하면
다음과 같은 화면이 표시됩니다.

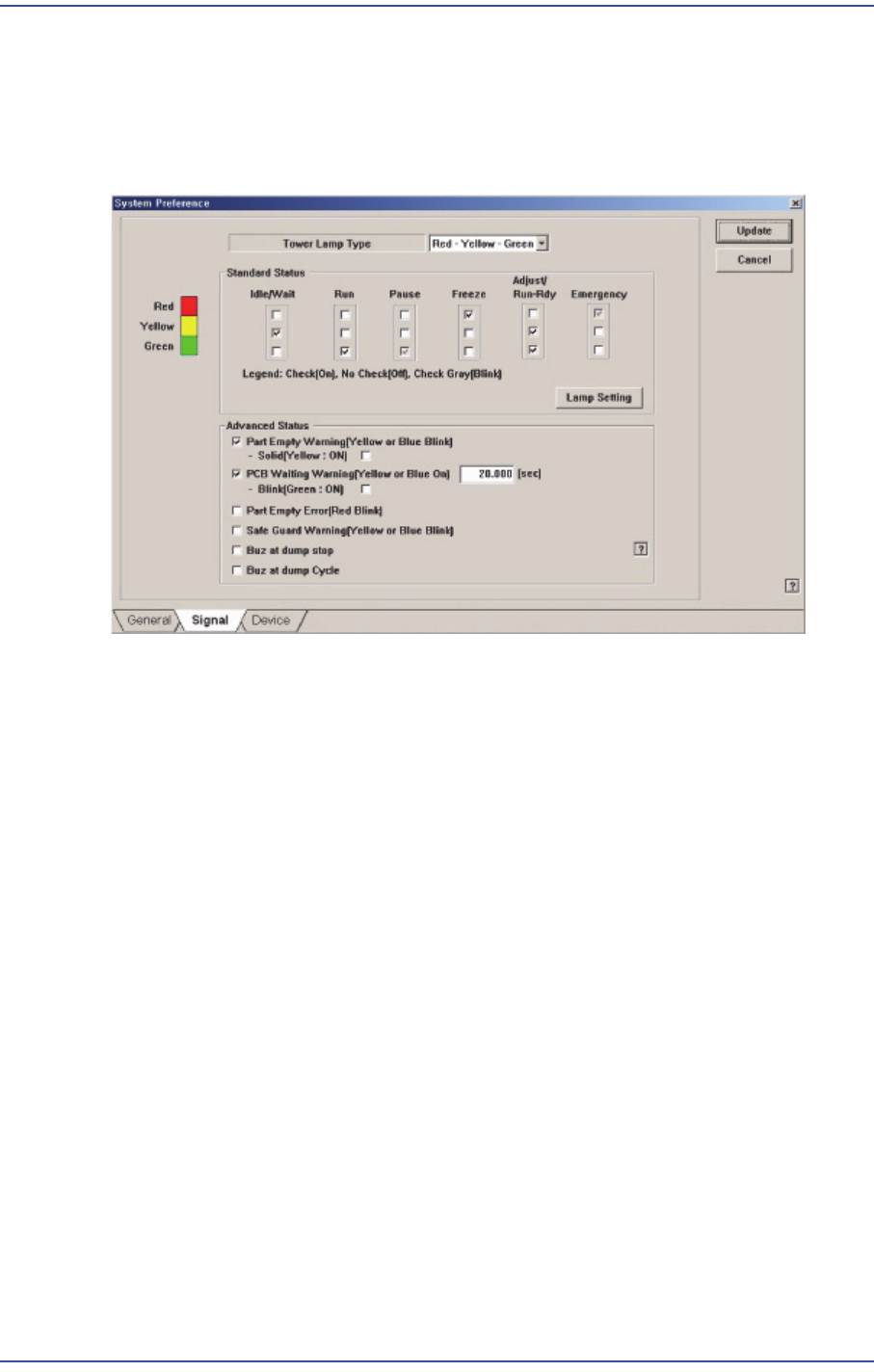

그림
13.10
“
Signal
”
탭
대화상자
<Tower Lamp Type> 콤보박스
Signal Light의 Type을 선
택합니다. 선택 가능한 Type은 다음과 같습니다.
Re
d–Yellow–Green: Signal Tower의 Lamp 구성이 “적색–황색–녹색”인 경우
입니다.
Re
d–Blue–Green: Signal Tower의 Lamp 구성이 “적색–청색–녹색”인 경우입
니다. (CE 규격)
<Stand
ard Status> 영역
장비 상태
를 표시하는 Signal Light의 Lamp상태를 설정합니다.
예를 들어, Idle/Wai
t상태에서 Signal Tower의 “Yellow” Lamp를 ON하려면
Idle/Wait 아래의 3개의 체크 박스 중에서 “Yellow” Lamp 에 해당하는 체크 박
스에 체크를 합니다.
체크 박스
의 상태와 의미는 다음과 같습니다.
체크
된 상태: 해당 Lamp를 ON합니다.
체
크되지 않은 상태: 해당 Lamp를 Off합니다.
회
색으로 체크된 상태: 해당 Lamp 를 깜빡입니다 .
<Lamp S
etting> 버튼
기본적으로 시그
널라이트의 적색등이 점등되는 에러에 대해서 에러의 형태
에 따라 사용자가 선택적으로 황색등을 점등하게 설정할 수 있습니다. 이 버
13-24
Samsung Component Placer SM471 Administrator's Guide

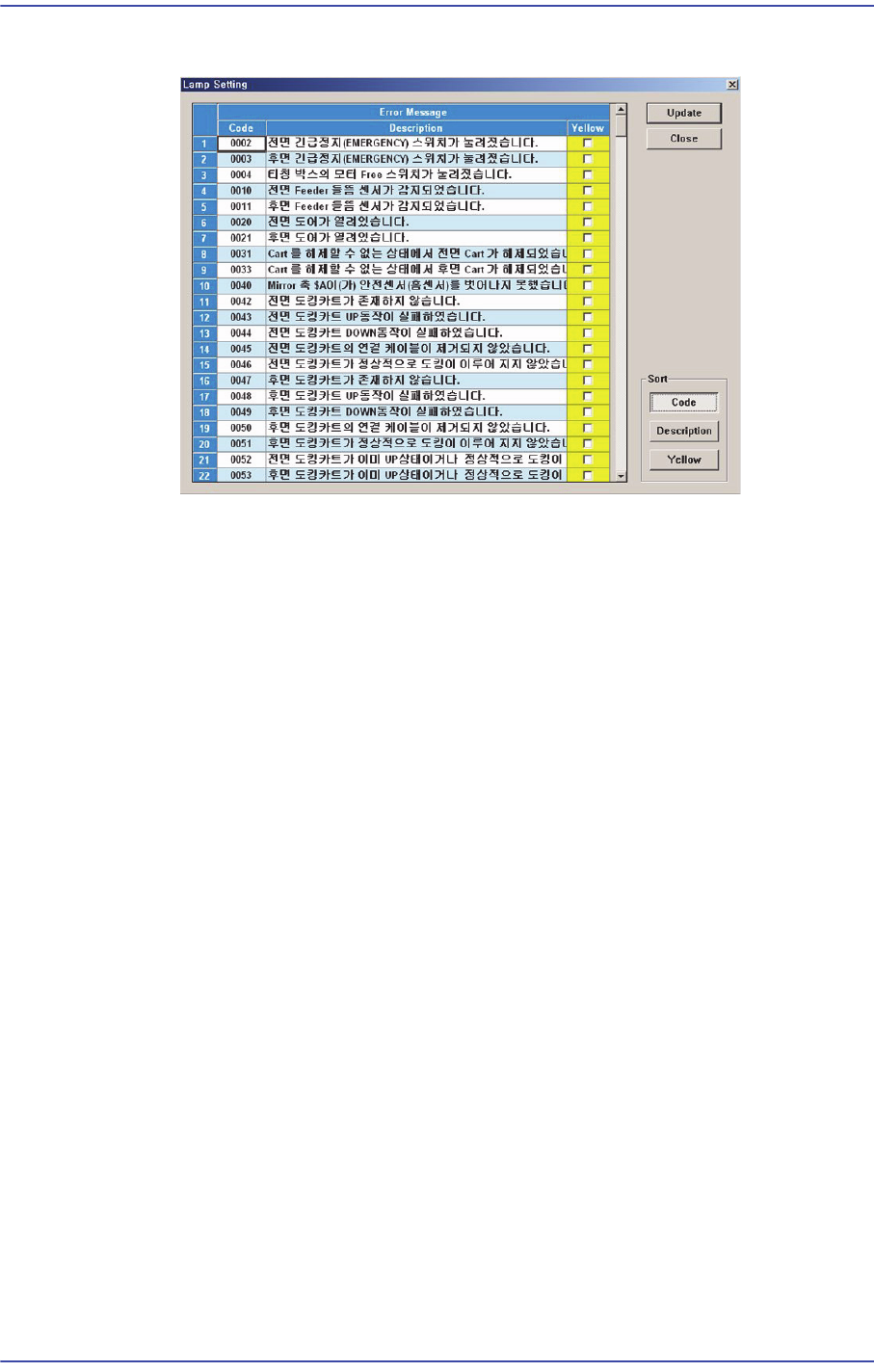

튼을 클릭하면 다음의 대화상자가 나타납니다.
적색등이 점등
되면 장비가 정지되므로, 에러의 형태에 따라서 무시할 수 있
는 에러라고 판단되면 해당 에러를 선택하고 <Yellow> 체크박스열을 선택
하십시오.
<
Advanced Status> 체크박스 영역
<Part Empty Warning> 체크
박스
Part Empty 경고가 발생될 때, 황색 또는 청색 Lamp를 깜빡입
니다.
<Solid(Yellow:On)> 체
크박스
공급부품이 소진
되거나, 흡착재시도 회수를 초과하여 에러를 발생시키
면 황색등(청색등)이 계속 켜져 있도록 설정합니다.
<PCB Waiting Warning> 체크박
스
장비가 작업이 가능
한 상태에서 컨베이어의 작업영역으로 PCB 가 투입되기
를 기다리는 상태일 때, 황색 또는 청색 Lamp를 On합니다.
<Blink(Green : ON)> 체크
박스
PCB가 투입대
기 상태가 여기에서 설정된 시간 이상 지속되면 녹색등이
깜빡이도록 설정합니다. 시간설정은 에디트박스에서 초 단위로 입력하
십시오.
<Part Empty Error> 체크박
스
Part Empty 에러가 발생될 때, 적색 Lamp를 깜빡입
니다.
<Safe
Guard Warning> 체크박스
Safe Guard Override 기능
이 해제될 때, 황색 또는 청색 Lamp를 깜빡입니다.
<Buz at dump stop> 체크
박스
