6-47 Board 정의 <4. Blcok Position> 영역 <3. Block Type> 콤 보박스에서 블록 PCB 유형을 선택한 경우에만 대화 상자에 나 타납니다 . 각 블록 의 장착원점 옵셋을 티칭합니다 . 블록 옵셋 티칭을 통해서 자동으로 설 정된 각 블록의 장착원점 옵셋 좌표를 확인하여 위치가 다르면 수정합니다 . 각 블록 의 장착원점 옵셋 티칭순서 …
6-46
Samsung Component Placer SM471 Administrator's Guide

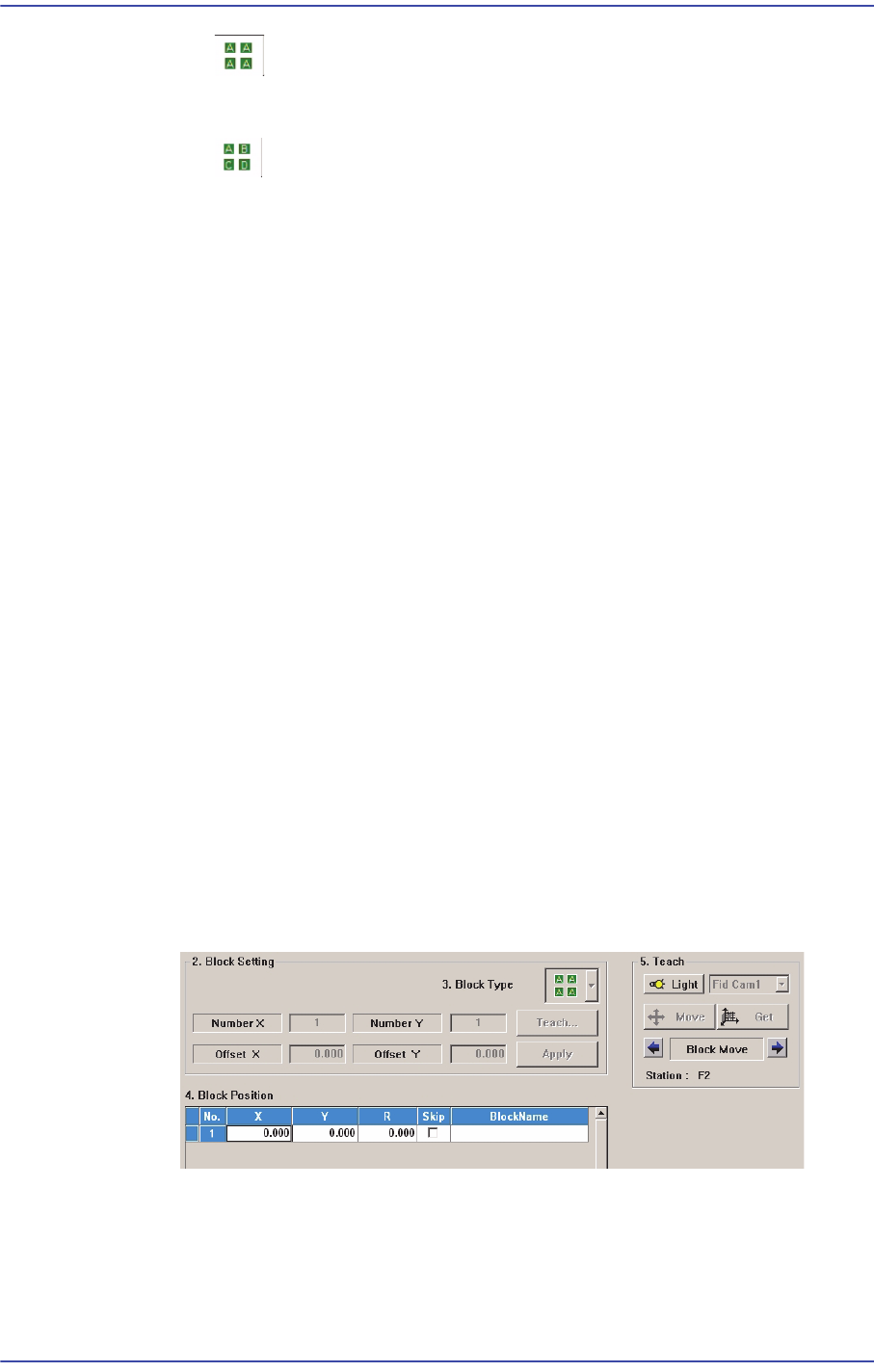

[Block PCB - Same Type]
Block의 C
AD (장착점 및 부품)정보가 동일함.
[Block PCB - Different Type]
Block의 C
AD (장착점 및 부품)정보가 다름.
<Model Type> 콤보박
스에서 Block PCB 유형을 선택한 경우
Array PCB를 설정하
듯이 블록을 설정합니다. 먼저 전체 몇 개의 블록으로 구성
할 것인지를 결정하고, 기준되는 블록의 장착원점에 대해서 옵셋을 적용함으로
써 전체 블록의 장착원점 옵셋을 설정합니다.
<Number X> 에
디트박스
X방향
의 블록의 수를 입력합니다.
<Number Y> 에
디트박스
Y방향
의 블록의 수를 입력합니다.
<Of
fset X> 에디트박스
기준 블록
의 장착원점을 기준으로 X방향의 옵셋을 입력합니다.
<Of
fset Y> 에디트박스
기준 블록
의 장착원점을 기준으로 Y방향의 옵셋을 입력합니다.
<Tea
ch...> 버튼
기준 블록
의 장착원점을 기준으로 XY 옵셋을 티칭합니다.
<Apply> 버튼
설정한 X,
Y블록 수 및 X, Y 옵셋에 따라 <3. Block Type> 영역에 데이터를
생성합니다.
6-47
Board
정의
<4. Blcok Position> 영역
<3. Block Type> 콤
보박스에서 블록 PCB 유형을 선택한 경우에만 대화상자에 나
타납니다.
각 블록
의 장착원점 옵셋을 티칭합니다 . 블록 옵셋 티칭을 통해서 자동으로 설
정된 각 블록의 장착원점 옵셋 좌표를 확인하여 위치가 다르면 수정합니다.
각 블록
의 장착원점 옵셋 티칭순서
블록 PCB가 반입
된 작업스테이션에 해당되는 피두셜카메라를 선택.
<4. Blcok Position> 영
역에서 블록의 장착원점 옵셋좌표를 선택.
<Move> 버튼
을 클릭하여 현재 설정된 해당 위치로 이동.
<Get> 버튼
을 클릭하여 현재의 좌표를 입력.
<Upda
te> 버튼
PCB모델 관련 설정
데이터를 저장하고 “PCB Block” 대화상자를 닫습니다.
<Cance
l> 버튼
PCB모델 관련 설정
데이터를 저장하지 않고 “PCB Block” 대화상자를 닫습니
다.
