7-74 Samsung Component Place r SM471 Administrator's Guide 그림 7.29 “ BGA Ball Gap- 선택한 영역의 볼을 제거한 상태” 대화상자 <OK> 버튼 설정한 Ball Gap 상태를 저장하 고 대화상자를 닫습니다 . <Cancel> 버튼 설정한 Ball Gap 상태를 무시하 고 대화상자를 닫습니다 . …
7-73
부품
등록
그림
7.28
“
BGA Ball Gap-
볼이
선택된
상태”대화상자
<Create All> 버튼
모든 Ba
ll을 생성합니다.
<
Remove All> 버튼
모든 Ba
ll을 제거합니다.
<Cre
ate> 버튼
선택된 영역의 Ball 을 생
성합니다.
<
Remove> 버튼
선택된 영역의 Ball 을 제
거합니다.
위의 그
림에서 선택한 영역의 Ball을 Remove 했을 때의 화면은 다음과
같습니다.
7-74
Samsung Component Placer SM471 Administrator's Guide
그림
7.29
“
BGA Ball Gap-
선택한
영역의
볼을
제거한
상태”
대화상자
<OK> 버튼
설정한 Ball Gap상태를 저장하
고 대화상자를 닫습니다.
<Cancel>
버튼
설정한 Ball Gap상태를 무시하
고 대화상자를 닫습니다.

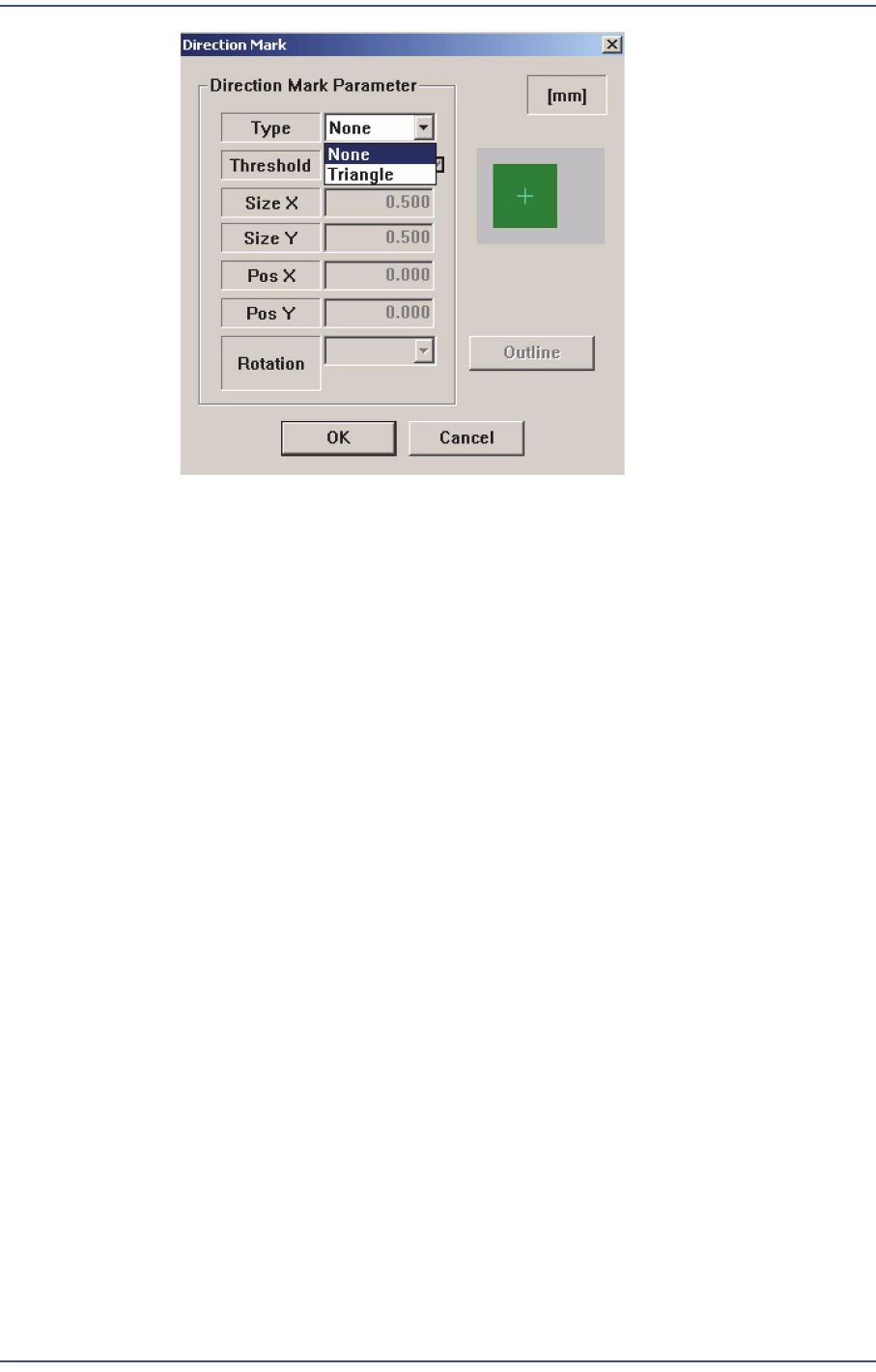

<Direction Mark> 버튼
BGA의 방향
을 설정합니다.
7-75
부품
등록
이외의 항목은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Move> 버튼
부품을 수
동으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은
“
7.1.1
공통
Align Data
”
” 참조하시기 바랍니다.
<Test>
버튼
설정한 Align 데
이터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Ima
ge Capture> 버튼
부품 이
미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
