9-7 Step Programming <Filter> 콤보박스에 서 Feeder 를 선택한 경우 장착점을 표시 하려는 부품의 피더를 아래 콤보박스에서 선택하십시오 . <Filter> 콤보 박스에서 Part 를 선택한 경우 장착점을 표시 하려는 부품을 아래 콤보박스에서 선택하십시오 . <F iltering> 버튼 <Filter> 콤보 박스에…
9-6
Samsung Component Placer SM471 Administrator's Guide
<Find Next> 버튼
Grid에 지정
된 열의 현재 행 다음 행부터 에디트박스에 설정된 문자열을 찾
습니다.
<F
ind> 영역
<Block> 콤보박
스
블록PCB의 경우, 먼저 설정
할 블록을 선택해야 합니다. 그리고 다른 항목들
을 설정하십시오.
버튼을 클릭하
여 설정할 블록을 선택하십시오. 블록PCB가 아니면, 블록을
선택할 필요가 없으며, 해당 콤보박스가 비활성화됩니다.
<Array No.> 콤보박
스
Array PCB인 경
우에만 나타납니다. 이동하려는 Array PCB 번호를 선택합니
다.
<Arra
y Extend> 체크박스
Array PCB인 경
우에만 나타납니다. Array PCB 의 오프셋값을 이용해서 장착
점을 1 개의 PCB로 확장합니다.
예를 들어, 현재 장
착점이 10개이고 Array PCB가 4 개면 총 40개의 장착점으
로 확장됩니다.
이미 확
장되어 있는 경우에는 원래로 되돌립니다. 이 때, 1번 Array PCB이
외의 장착점 데이터는 소실됩니다.
<F
ilter> 영역
“St
eps”대화상자에 보여지는 장착점을 표시할 조건을 설정합니다. 이 버튼을
클릭하면 다음과 같은 필터링 기능이 나타납니다.
<Filter> 콤보
박스
장착점을 표시
하려는 조건을 선택합니다. ‘Feeder’ 또는 ‘Part’을 선택할
수 있습니다. 디폴트는 ‘Head’입니다.
9-7
Step Programming
<Filter> 콤보박스에서 Feeder를 선택한 경우
장착점을 표시
하려는 부품의 피더를 아래 콤보박스에서 선택하십시오.
<Filter> 콤보
박스에서 Part를 선택한 경우
장착점을 표시
하려는 부품을 아래 콤보박스에서 선택하십시오 .
<F
iltering> 버튼
<Filter> 콤보
박스에서 선택되어진 조건에 따라 필터링된 장착점만을 “장착
등록” 대화상자에 표시합니다 .
<Insert 1Line> 버튼
<Grid>에서 현재 선택
된 라인(장착점) 이전에 새로운 장착점을 하나 추가합니
다.
<Dele
te> 버튼
Grid에서 선택
된 영역에 있는 장착점을 삭제합니다.
<2Pt. Teac
h> 버튼
장착점 위치를 설정
할 때, 모서리 2점을 Teach하고 중심점 구해서 장착점 위치
로 택하는 기능을 수행합니다. 자세한 내용은
“
8.1.1 Feeder Base
”
의 <2Pt. Teach
…> 버튼을 참조하시기 바랍니다.

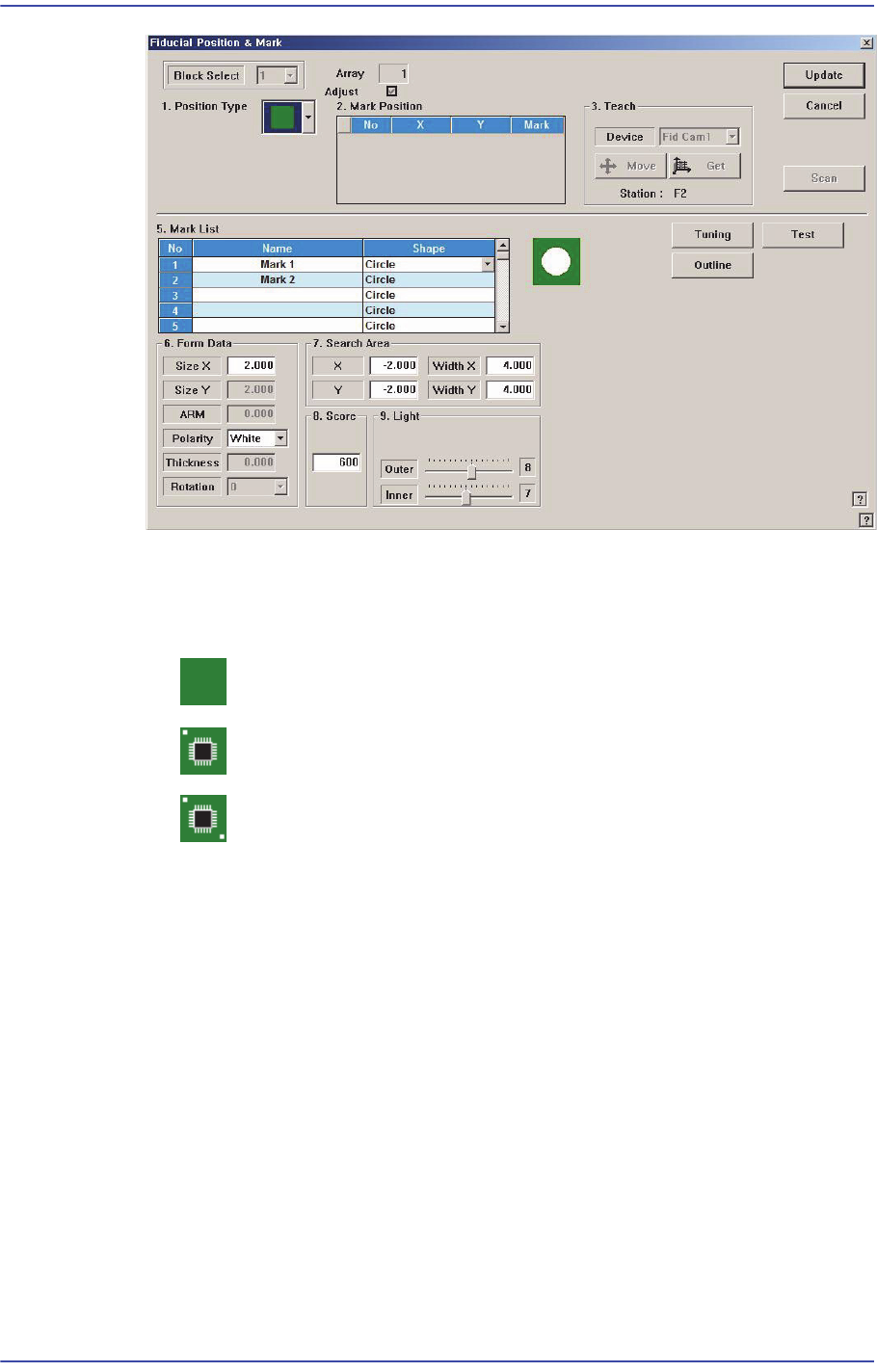

<Fiducial…> 버튼
장착점에 Fiducial Mark가 있는 경우, Fiducial Mark데이
터를 설정합니다. 이 버
튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
9-8
Samsung Component Placer SM471 Administrator's Guide
<Position Type> 콤보박스
Fiducial Mark의 개수
를 선택합니다. 선택 가능한 Fiducial Mark의 개수는 다
음과 같습니다.
None: Fiducial Mark가 없
습니다.
1 Part: 장착
점 보정용Fiducial Mark가 1개 있습니다.
2 Part: 장착
점 보정용 Fiducial Mark가 2개 있습니다.
자세한 사항은
“
6.3 Fiducial Mark
설정”
에 관한 설명을 참조하시기 바랍니
다.
<O
ffset…> 버튼
장착점 위치
에 오프셋 값을 더하는 기능을 수행합니다. 이 기능을 수행하기 전
에, 오프셋 값을 더할 행 또는 X,Y, Z, R열 중 하나를 Grid에서 선택하여야 합니
다. 이 버튼을 클릭하면 행을 선택하였을 경우와 열을 선택하였을 경우 각각에
대하여 아래와 같은 대화상자가 표시됩니다.
