2. SM471_Administrators_Guide(Kor_Ver1).pdf - 第306页
11-14 Samsung Component Place r SM471 Administrator's Guide <Default Error Ratio> 콤보박스 Tape Feeder 가 부품을 공급하 는데 실패한 에러율이 여기서 설정된 값 이상일 때 , 부품공급 에러율 경고 메시지상 자를 표시합니다 . <S hortage Warning Opti on> 콤보박스…
11-13
Production Setup

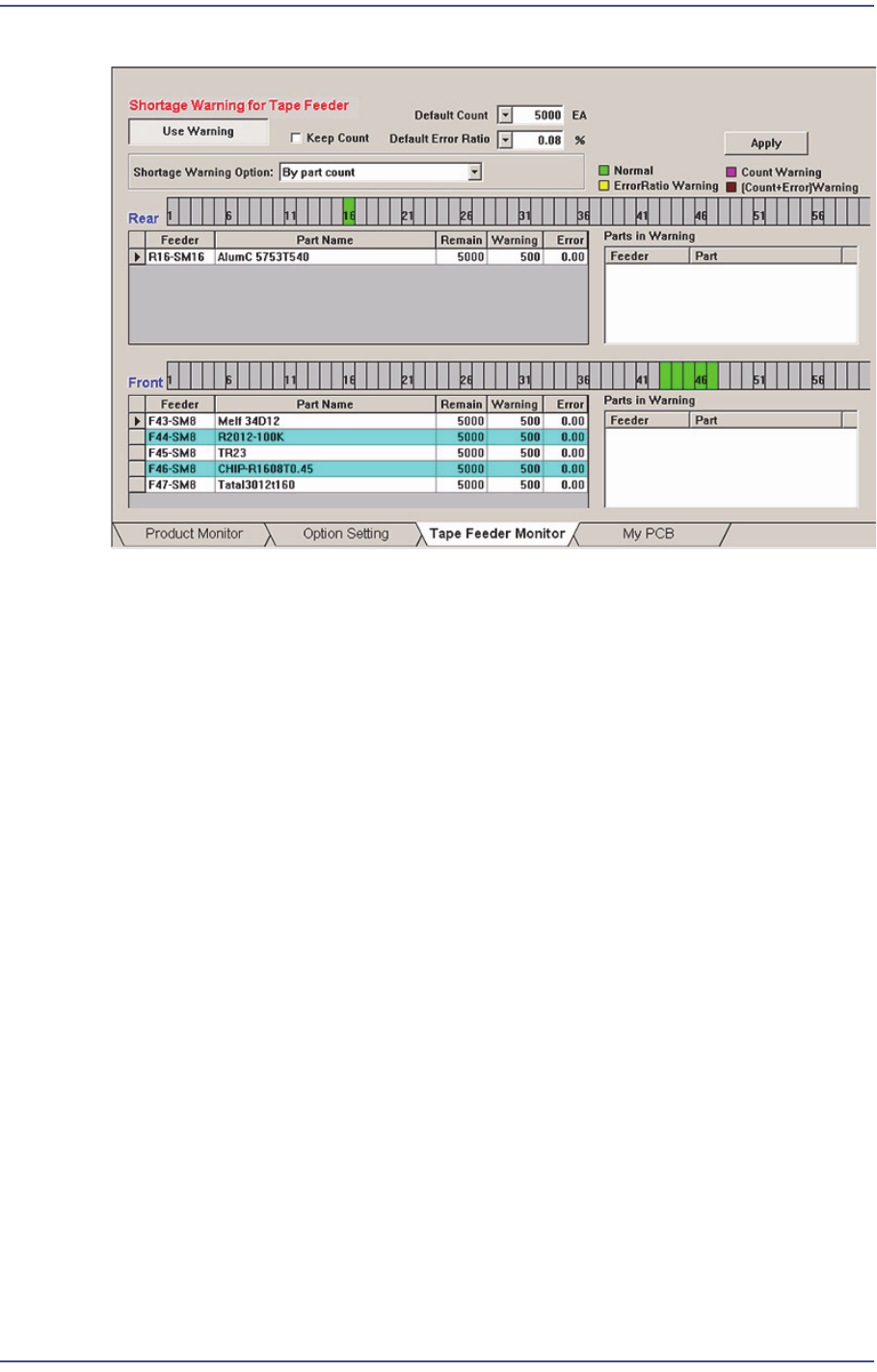

그림
11.5
“
Tape Feeder Monitor
”
탭
대화상자
<Use Warning> 버튼
Tape Feeder Monitor 탭 대화상
자에서 설정된 사항에 의한 작업 중에 경고 메시
지상자를 자동으로 보여줄 것인지 여부를 선택합니다. 위의 대화상자에서는 사
용하는 것으로 설정되어 있습니다.
<Kee
p Count> 체크박스
일반적으로 PCB프로그
램을 Download하면 Default Count로 Remain 값이 설정
됩니다.
작업 중에 어떤 이유
로 인해 동일한 PCB 프로그램을 다시 Download 해야 할 경
우, 기존 설치된 Tape Feeder의 Remain Count를 유지하려면 이 체크박스를 선택
합니다.
<Default Count> 콤보박
스
Tape Feeder에 공
급되는 부품의 잔량이 여기서 설정된 값 이하일 때, 부품잔량
부족 경고 메시지상자를 표시합니다.
11-14
Samsung Component Placer SM471 Administrator's Guide
<Default Error Ratio> 콤보박스
Tape Feeder가 부품을 공급하
는데 실패한 에러율이 여기서 설정된 값 이상일 때
, 부품공급 에러율 경고 메시지상자를 표시합니다.

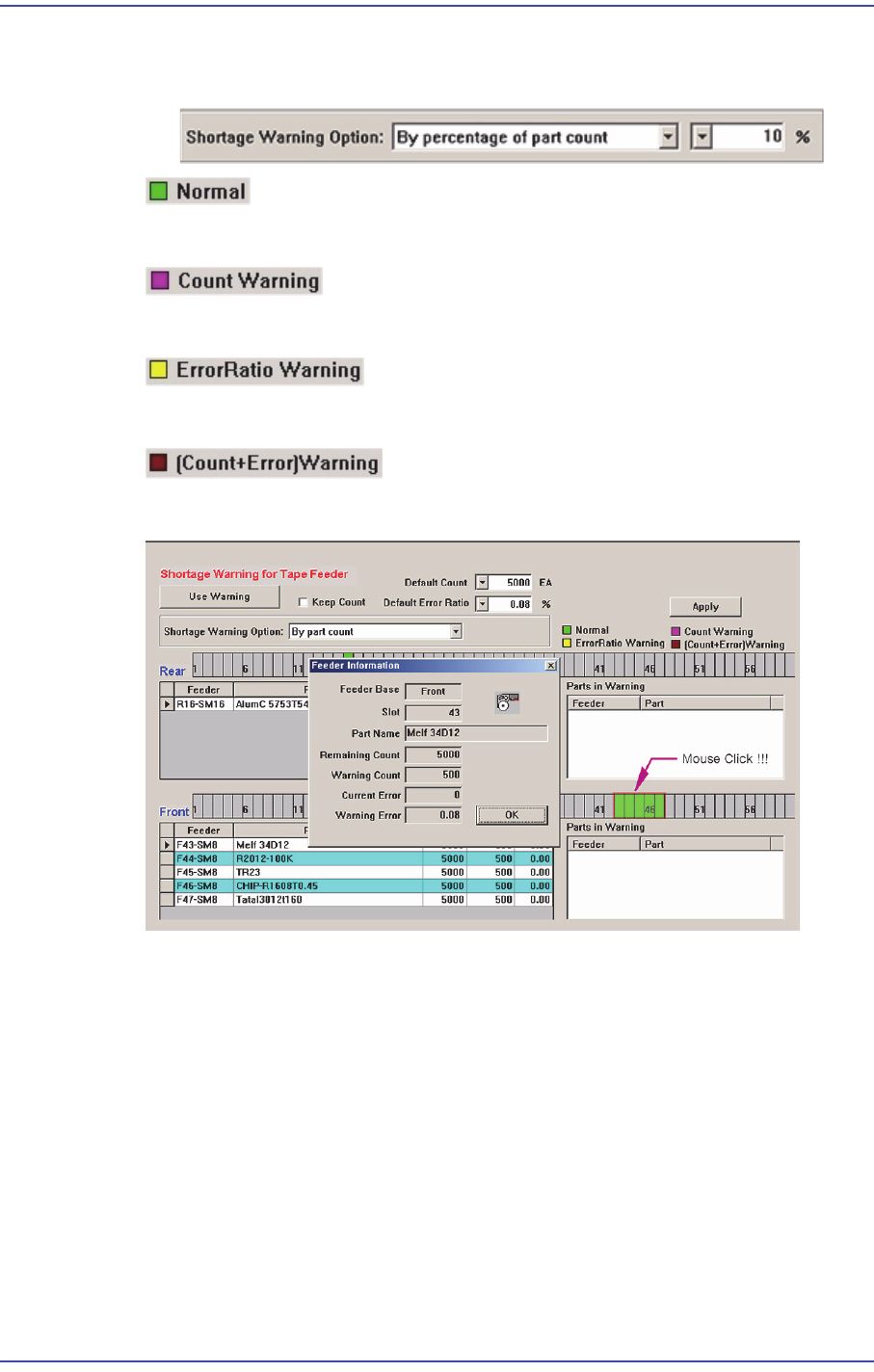

<S
hortage Warning Option> 콤보박스
부품부족 경고(Shortage Warning)를 어떤 방식으
로 할 것인지를 선택합니다 .
By part
count
<Warnig> 열에 설정
된 Part Count 를 기준으로 경고메시지를 표시합니다.
By
percentage of part count
이 항목
을 선택하면, 우측에 퍼센트를 선택할 수 있는 콤보박스가 생성됩니
다.
11-15
Production Setup
Remain Count를 기준으로 Part Count가 해당 퍼센트 이하가 되면 경고메시지
를 표시합니다.

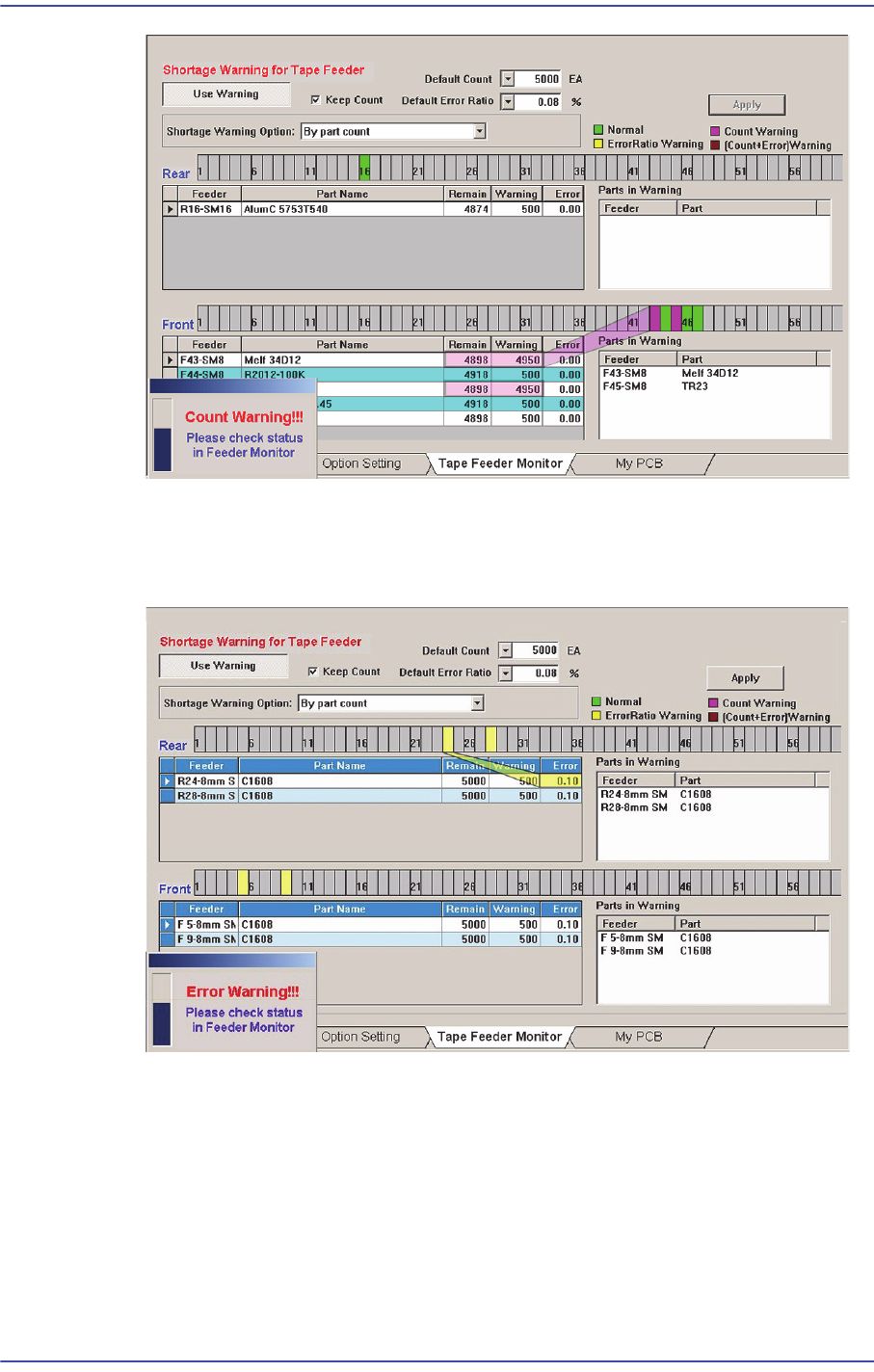

정상적인 Tape Fe
eder를 표시합니다.
부품잔량이 설정
된 값 이하가 되는 Tape Feeder를 표시합니다.
부품공급 에러
발생율이 설정된 값 이상이 되는 Tape Feeder 를 표시합니다 .
부품잔량 부족
과 부품공급 불량이 동시에 발생되는 Tape Feeder를 표시합니다 .
Feeder가 설치
된 곳에 마우스를 클릭하면 위의 그림과 같은 ‘Feeder
Information’ 대화상자가 나타납니다.
그러나, 오른쪽 마
우스버튼을 클릭하면, 다음과 같은 ‘Refill’대화상자가 나타
납니다. Splicing을 하여 작업을 계속하는 경우, Refill 대화상자를 활용하여
Remain Count를 변경하십시오.
