12-54 Samsung Component Place r SM471 Administrator's Guide 12.3.10.3. Light Mapping 카메라의 조명 밝기를 캘리브레이션합니다 . 본 캘리브레 이션을 수행하기 위해서는 ANC 의 1 번 홀에 LightFly 노즐 을 삽입해야 합니다 . 주 의 SM32x, SM411, SM421 장비에서 사용되는 Light Mapping…
12-53
Machine Calibration

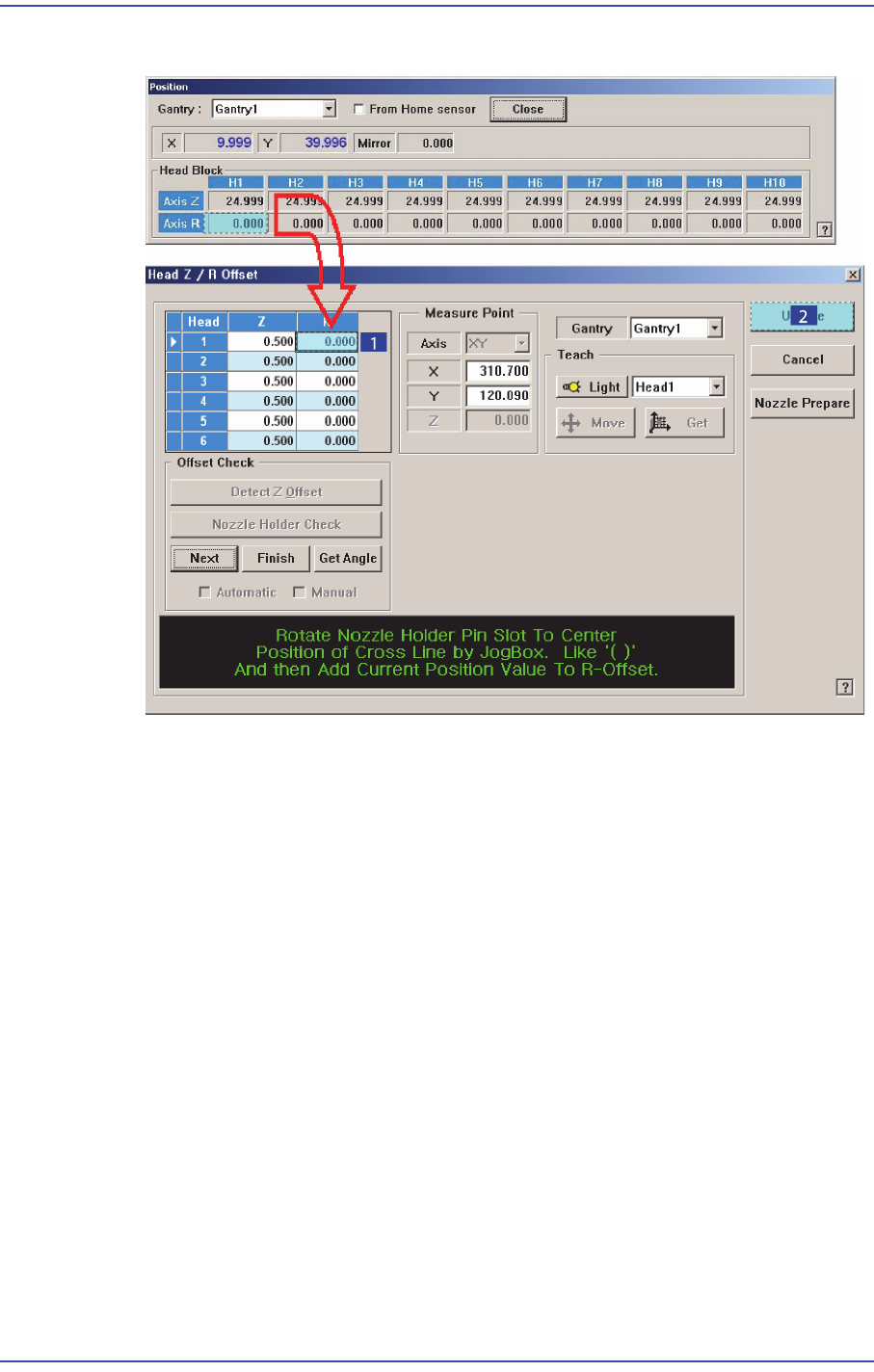

7. 이 때, 적용할 R축의 Current Position값을 입력하고 Update 하십시오.
8. Head 2 ~ Head 6 도 마찬가
지 방법으로 측정하십시오 .
9. Gantry1에 대한 캘리브
레이션이 완료되면, <Gantry> 콤보박스에서 ‘Gantry2’
를 선택하고, 동일한 방법으로 캘리브레이션을 수행하십시오.
10. 캘리브
레이션 결과를 장비에 적용하려면 <Update> 버튼을 클릭하십시오.
12-54
Samsung Component Placer SM471 Administrator's Guide
12.3.10.3. Light Mapping
카메라의 조명 밝기를 캘리브레이션합니다. 본 캘리브레이션을 수행하기 위해서는
ANC의1번 홀에 LightFly 노즐을 삽입해야 합니다.
주 의 SM32x, SM411, SM421 장비에서 사용되는 Light Mapping용 노
즐과 호환되지 않으므로, SM32x, SM411, SM421용 노즐을 본
장비에 사용하지 마십시오.
1: Light Level
영역
<카메라 선택> 영역
셀렉
션컨트롤
라이트맵핑을 할 카메
라를 선택합니다.
피두셜카메라는 라이
트맵핑을 적용하지 않으므로 , 캘리브레이션하려는 픽
스카메라를 선택하십시오.
모든 플
라이카메라 및 픽스카메라에 대해 동일하게 작업을 반복하십시오.
Light Level 영역
조명 Level별 밝기
를 지정합니다.
<Level> 열
12-55
Machine Calibration
조명의 16단계를 표시합니다.
<S
ide>/ <Outer> /<Coaxial>열
Fly Cam 인 경우: Side 조명
이 256 값의 범위 내에서 입력됩니다.
<맵핑/ 테스트> 버튼
<카메
라 선택> 콤보박스박스에서 선택된 카메라에 대해서 Light Level에 대한
테스트 또는 자동 맵핑을 수행합니다.
그림
12.16 Fly Camera
가
선택된
경우
<1. 테스트 영역>
테스트용 노즐
에서 조명 밝기를 확인할 영역을 지정합니다. 영역은 최대 4
개까지 지정이 가능하며 Search 영역과 Excluded 영역을 함께 지정합니다.
즉, 원형 형태로 영역을 지정하게 됩니다.
테스트 영역은 전체 4개의 영역
이 있는데, Area1~Area4가 이에 해당됩니다.
자동설정되는 값이므로 변경하지 마십시오.
[Fly-Camera용 캘리브
레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B + C)
