13-4
Samsung Component Placer SM471 Administrator's Guide
Max. Width
Single-Lane 과 Dual Lane인 각 경우에 대해서 Conveyor의 최대폭을 나타냅
니다.
Max. Length
Single-Lane 과 Dual Lane인 각 경우에 대해서 작업가능한 PCB 의 최대 길이
를 표시합니다.
Min. Length
Conveyor 의 최소 길이을 표시냅니다.
<Width Margin> 에디트박스
Conveyor Width 이동 시 Margin 값 만큼 더 이동합니다.
다음은 Conveyor Width Origin을 설정하는 방법입니다;
1. Teaching Box 를 이용하여 Conveyor Home을 실시하십시오.
2. 측정도구를 이용하여 컨베이어 폭(컨베이어 프레임간 거리)을 정확히
측정하고 그 값을 <Width Margin> 에디트박스에 입력하십시오.
3. <Update> 버튼을 클릭하여 변경된 값을 반영하십시오.
4. Board 대화상자에서 <Board Size> 영역에 테스트 할 PCB의 Y 값을 측정
도구를 이용하여 측정하여 입력한 후, <Conv. Width> 버튼을 클릭하여
컨베이어 폭을 입력한 Y 값에 맞추십시오.
이 때, 먼저 컨베이어 내부에 이 물질이 없는지 확인하시고 있다면 이를
제거하십시오.
5. <PCB In> 및 <PCB Out> 버튼을 클릭하여 테스트 PCB가 정상적으로 장
착위치까지 운송이 되고 컨베이어를 빠져나가는지를 확인하십시오. 만
일 문제가 있다면, 처음부터 다시 재 설정하시기 바랍니다.
6. Width Margin은 기본값을 사용하지만, 사용자가 수정할 수도 있습니다.
본 장비의 컨베이와 벨트간의 여유 간격이 2mm 정도입니다. 그러므로,
컨베이어 Width Margin이 1mm 이상을 입력 할 경우, PCB가 휘어질 수
있습니다.
<Timers/Delays> 버튼
Transport 관련 Timer 설정과 시간 지연 설정을 할 수 있는 Timers/Delays 대화상
자를 보여줍니다.
13-5
System Setup

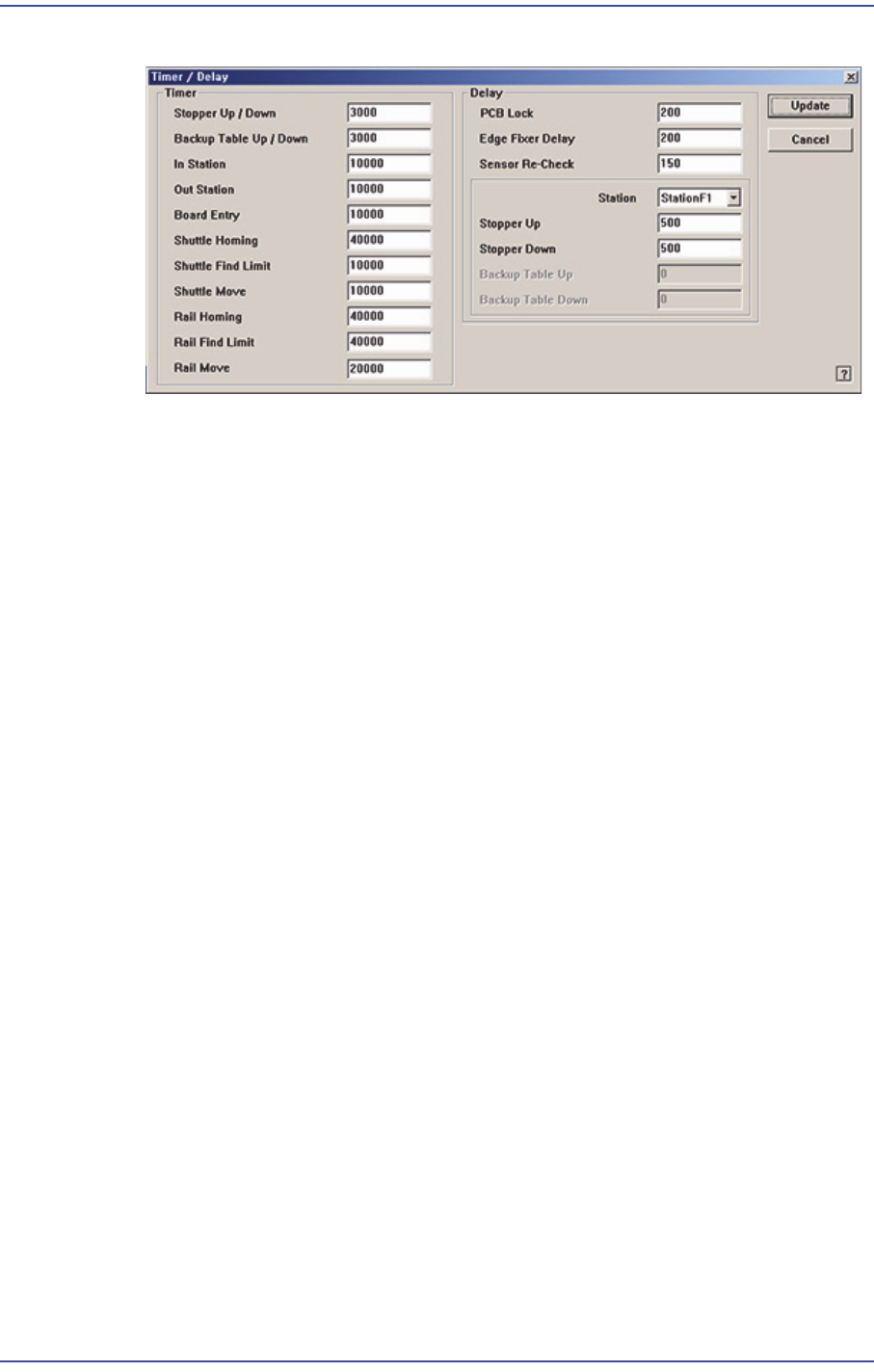

그림
13.4
“
Timers/Delays
”
대화상자
<Timers> 영역
<Stopper Up / Down>
에디트박스
설정된 시간 내에 Sto
pper의 Up/Down동작이 완료되지 않으면 장비는 동
작 중 에러가 발생된 것으로 간주합니다.
<Backu
p Table Up / Down> 에디트박스
설정된 시간 내에 Backup
Table의 Up/Down동작이 완료되지 않으면 장
비는 동작 중 에러가 발생된 것으로 간주합니다.
<In S
tation> 에디트박스
설정된 시간 내에 PCB의 반
입동작이 완료되지 않으면 장비는 동작 중
에러가 발생된 것으로 간주합니다.
<Out St
ation> 에디트박스
설정된 시간 내에 PCB의 반
출동작이 완료되지 않으면 장비는 동작 중
에러가 발생된 것으로 간주합니다.
<Board Entry>
에디트박스
설정된 시간 내에 이전 장비
로부터 PCB의 반입동작이 완료되지 않으면
장비는 동작 중 에러가 발생된 것으로 간주합니다.
<Shuttle Homming> 에디트
박스
설정된 시간 내에 Shutt
le Homming이 완료되지 않으면 장비는 동작 중
에러가 발생된 것으로 간주합니다.
<Shuttle Find L
imit> 에디트박스
설정된 시간 내에 Shutt
le Find Limit 가 완료되지 않으면 장비는 동작 중
에러가 발생된 것으로 간주합니다.
13-6
Samsung Component Placer SM471 Administrator's Guide
<Shuttle Move> 에디트박스
설정된 시간 내에 Shuttle Move 가 완료되지 않으면 장비는 동작 중 에러
가 발생된 것으로 간주합니다.
<Rail Homming> 에디트박스
설정된 시간 내에 Rail Homming이 완료되지 않으면 장비는 동작 중 에러
가 발생된 것으로 간주합니다.
<Rail Find Limit> 에디트박스
설정된 시간 내에 Rail Find Limit 가 완료되지 않으면 장비는 동작 중 에
러가 발생된 것으로 간주합니다 .
<Rail Move> 에디트박스
설정된 시간 내에 Rail Move 가 완료되지 않으면 장비는 동작 중 에러가
발생된 것으로 간주합니다.
<Delays> 영역
<PCB Lock> 에디트박스
Backup Table Up 센서가 감지된 후 PCB Clamping (PCB 고정) 이 완료되
기까지의 지연시간입니다.
<Edge Fixer Delay> 에디트박스
Edge Fixer가 동작한 후 PCB 정렬이 완료되기까지의 지연시간입니다.
<Sensor Re-Check> 에디트박스
PCB 감지 Sensor가 컨베이어상의 PCB 를 처음 감지하고, 설정된 Delay
만큼 경과 후, 다시 감지하여 Sensor의 오작동을 방지합니다.
<Station> 콤보박스
Stopper관련 Delay를 설정할 Station을 선택합니다.
<Stopper Up> 에디트박스
Stopper UP 센서가 감지된 후 PCB Clamping (PCB 고정) 이 완료되기까지
의 지연시간입니다.
<Stopper Down> 에디트박스
Stopper Down 센서가 감지된 후 PCB Clamping (PCB 고정) 이 완료되기
까지의 지연시간입니다.
