12-46 Samsung Component Place r SM471 Administrator's Guide 메 모 다음의 그림을 참조하여 Calibration Tool 을 ANC 의 Calibration Tool 위치에 올바르게 놓으십시오 . 5. “ Calibration is Prepared. To Calibrate, Click [Next]. ” 라는 메시지가 나타납니다 . 이 때…
12-45
Machine Calibration
<Target Camera> 콤보박스
조명값을 설정
할 Camera를 선택합니다.
<Li
ght…> 버튼
선택한 Camera의 조명
값을 설정합니다.
12.3.10.1. Fiducial Camera Offset Calibration
Fiducial Camera의 중심과 각 Gantry의 첫 번째 헤드(Head 1, Head7)간의 오프셋을
측정합니다.
이 과정
이 완료되어야 이후 Calibration에서 Auto Nozzle Change 기능을 사용할 수 있
습니다. 본 과정은 Manual Mode로만 수행됩니다.
Fiducial Camera의Of
fset을Calibration 하기 위해서는 ‘Fix-Camera Calibration’과
‘Fiducial Camera Scale Calibration’ 이 선행되어야 합니다. 캘리브레이션을 수행하
기 위해서 Calibration Tool을 사용하여야 합니다.
다음은 Fiducial Camera Of
fset을 캘리브레이션하는 과정입니다.
1. <8. Camera Offset> 버튼
을 클릭하십시오. 그러면, 메시지박스에 “First, We must
Put all Nozzle from Heads manually. To Moving Down Z Axis, Click [Next].” 라는
메시지가 나타납니다.
헤드에 장착되
어 있는 모든 노즐을 수동으로 제거하기 위해서 헤드의 Z축을 하
강시키려면 <Next> 버튼을 클릭하십시오.
2. 그러면, Head Asse
mbly가 장비의 지정된 위치로 이동한 후, 모든 Z 축을 하강합
니다. 이때, 수동으로 장착되어 있는 모든 Nozzle을 제거하십시오.
3. “Next Attach
the Calibration Nozzle to Head 1. Click [Next] for Moving Down Head.
After Moving, Attach the Calibraion Nozzle to head Manually.”라는 메시지가 나타
납니다. 헤드 1 번의 노즐 홀더에 Calibration Tool을 수동으로 삽입한 후, <Next>
버튼을 클릭하십시오.
4. “Move To
Center Position Of Calibration Tool. To Move, Click[Next].” 라는 메시
지가 나타납니다.
Fiducial Camera를 ANC상면의 Calibration
Tool 위치로 이동시키기 위해서
<Next>를 클릭하십시오. 이 때, SMVision 창의 십자선 중심에 Calibration Tool
중심의 Fiducial Mark가 위치하도록 Calibration Tool의 위치를 조정하십시오.
12-46
Samsung Component Placer SM471 Administrator's Guide

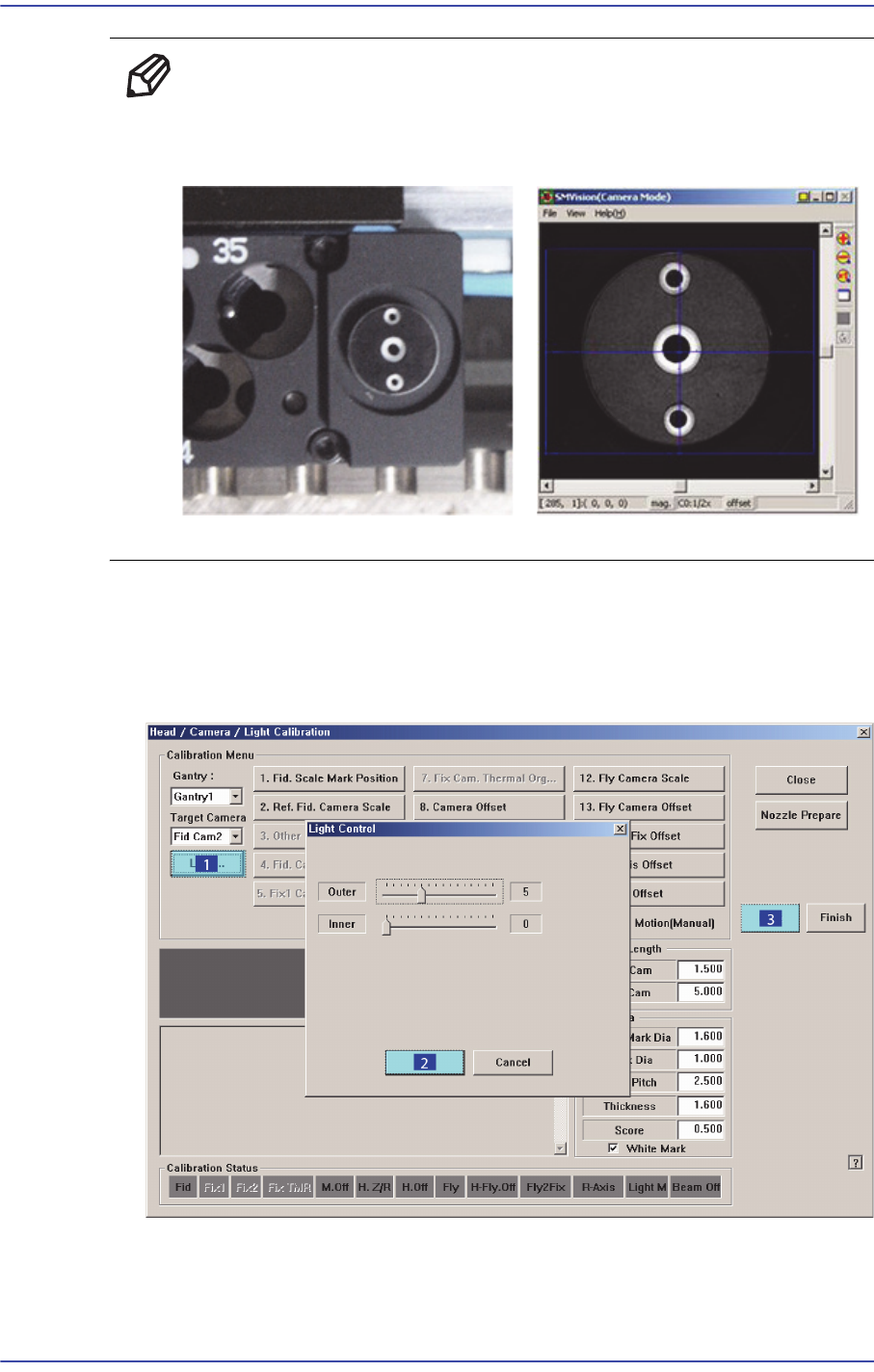

메 모 다음의 그림을 참조하여 Calibration Tool을 ANC의 Calibration
Tool 위치에 올바르게 놓으십시오 .
5. “Calibration is Prepared. To Calibrate, Click [Next].” 라는 메시지가 나타납니다.
이 때, <Light…> 버튼을 클릭하고 ’Light Control’ 대화상자에서 SMVision창에
서 보여지는 Calibration Tool상의 Fiducial Mark가 선명하게 보이도록 조명의 밝
기를 조정한 후 <Next> 버튼을 클릭하십시오.
12-47
Machine Calibration

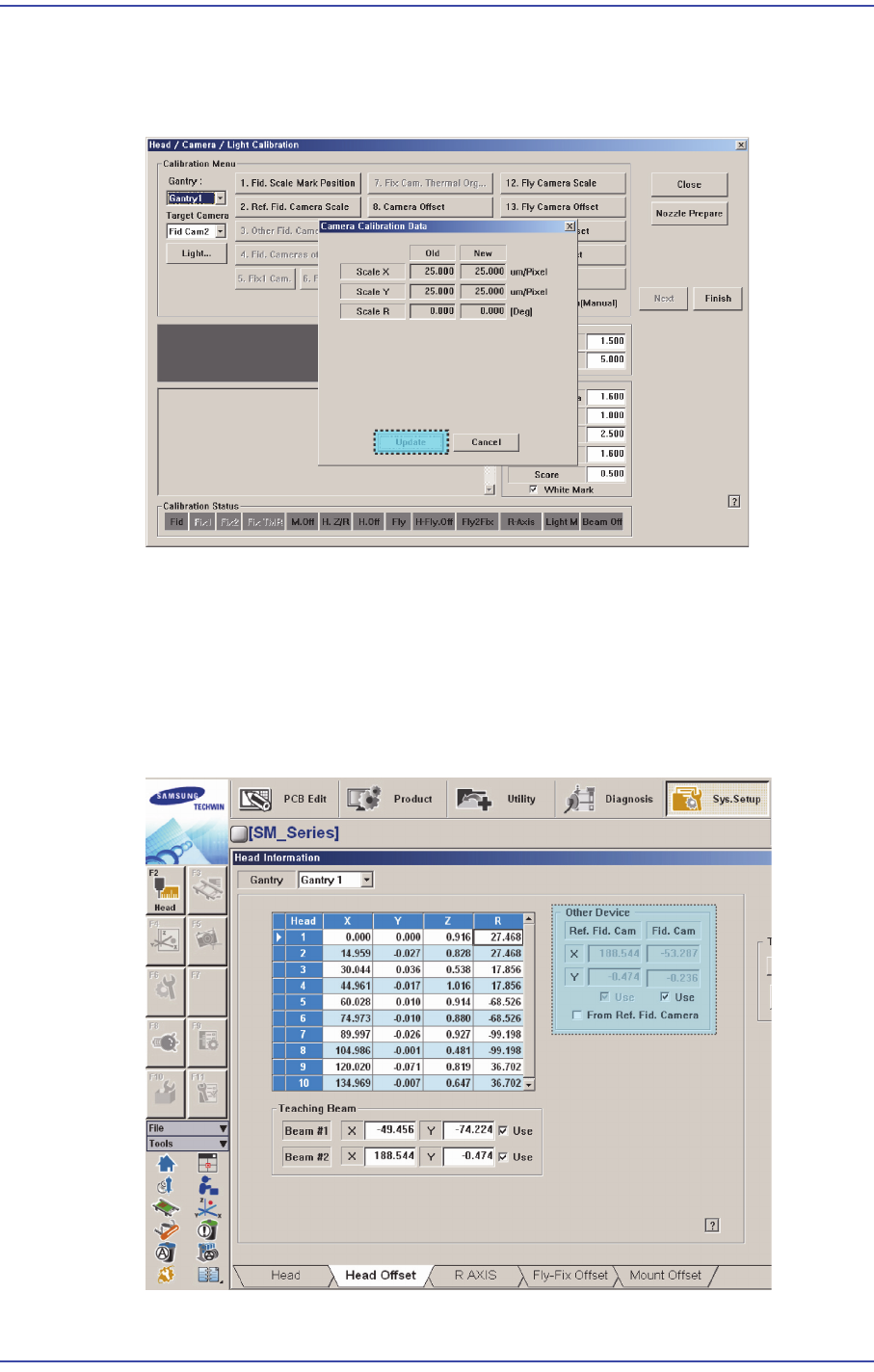

6. 자동으로 Calibration을 수행한 후, Calibration 이 완료되면, 다음 그림과 같이 결
과값을 보여줍니다. Calibration 값을 적용하려면 <Update> 버튼을 클릭하십시오
.
7. Calibration 절차
가 정상적으로 완료되면 “Next, Remove the Calibration Nozzle
from Head1. Click [Next] for Moving Down Head. After Moving, Remove the Nozzle
Manually.”라 는 메시지가 나타납니다.
수동으로 Hea
d 1번의 노즐 홀더에 삽입된 노즐을 제거하기 위해서 <Next> 버튼
을 클릭하십시오. 그리고, ANC상의 Calibration Tool을 제거하십시오.
측정 결과
는 Head Offset 대화상자에서 확인할 수 있습니다.
