14-15 Diagnosis 14.6. Tray [F7] Tray Feeder 와의 통신을 점검합니다 . 이 메뉴를 선택하면 다음과 같은 대화 상자가 표시됩니다 . 그림 14.9 “ Diagnosis :Tray Feeder Commun ication Diagnosis ” 대화상자 <Communication Channel> 영역 Tray Feeder 가 연결 된 통신 Channe…
14-14
Samsung Component Placer SM471 Administrator's Guide
14.5. 조그박스 [F6]
티칭박스의 작동을 점검합니다 . 이 메뉴를 선택하면 다음과 같은 대화 상자가 표시
됩니다. 실제 티칭박스의 각 버튼을 클릭하면, 작동상태를 표시합니다.

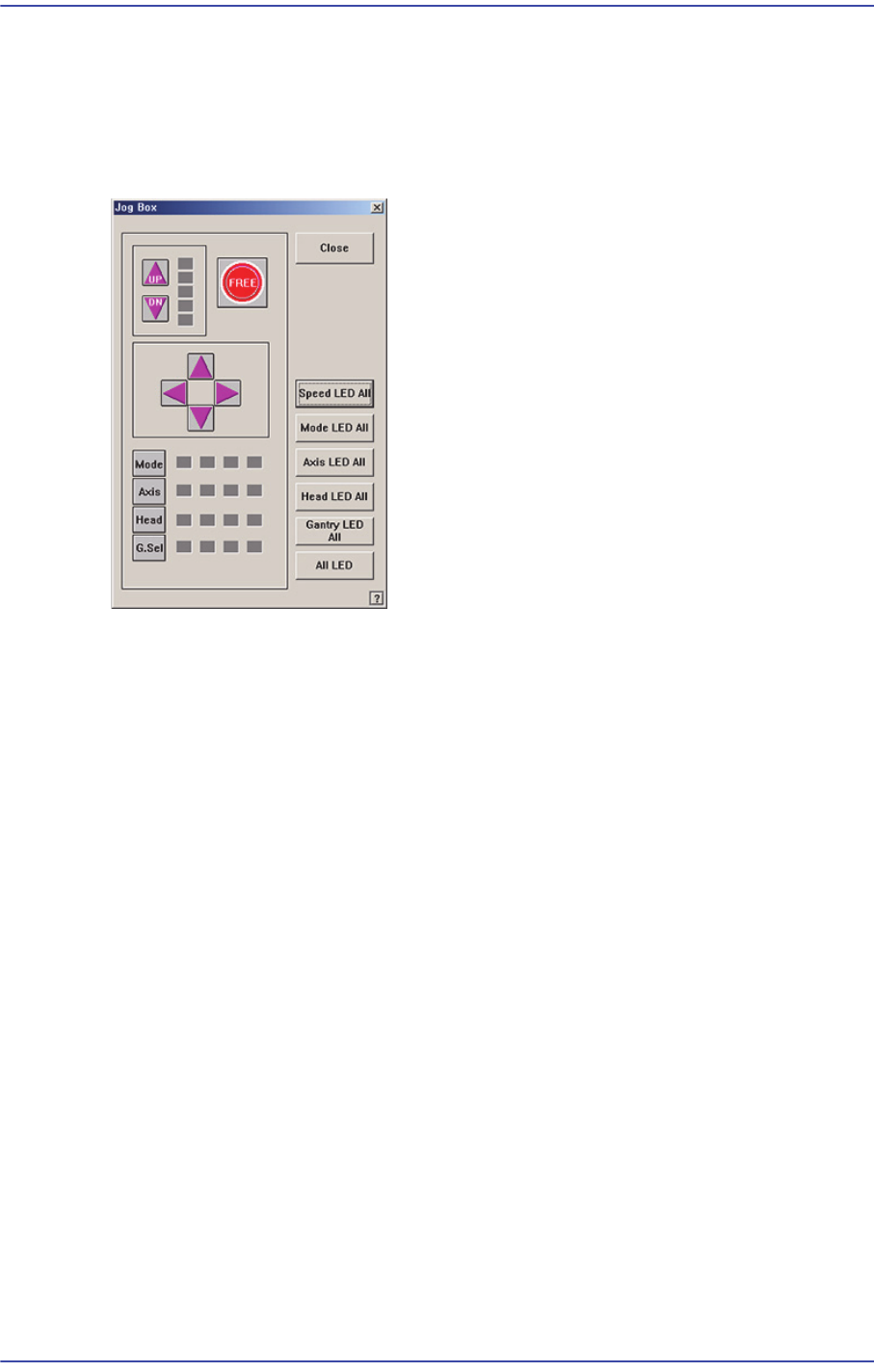

그림
14.8
“조그
박스”
대화
상자
<Speed LED All> 버튼
Speed LED를 모두 ON
/OFF합니다.
<M
ode LED All> 버튼
Mode LED를 모두 ON
/OFF합니다.
<Axis LED All> 버튼
Axis LED를 모두 ON/
OFF합니다.
<H
ead LED All> 버튼
Head LED를 모두 ON
/OFF합니다.
<Gant
ry LED All> 버튼
Gantry LED를 모두 ON
/OFF합니다.갠트리가 하나 이상인 장비에서만 사용됩
니다.
<A
ll LED> 버튼
모든 LE
D를 모두 ON/OFF합니다.
<Clo
se> 버튼
대화상자를 닫습니
다.
14-15
Diagnosis
14.6. Tray [F7]
Tray Feeder와의 통신을 점검합니다. 이 메뉴를 선택하면 다음과 같은 대화 상자가
표시됩니다.

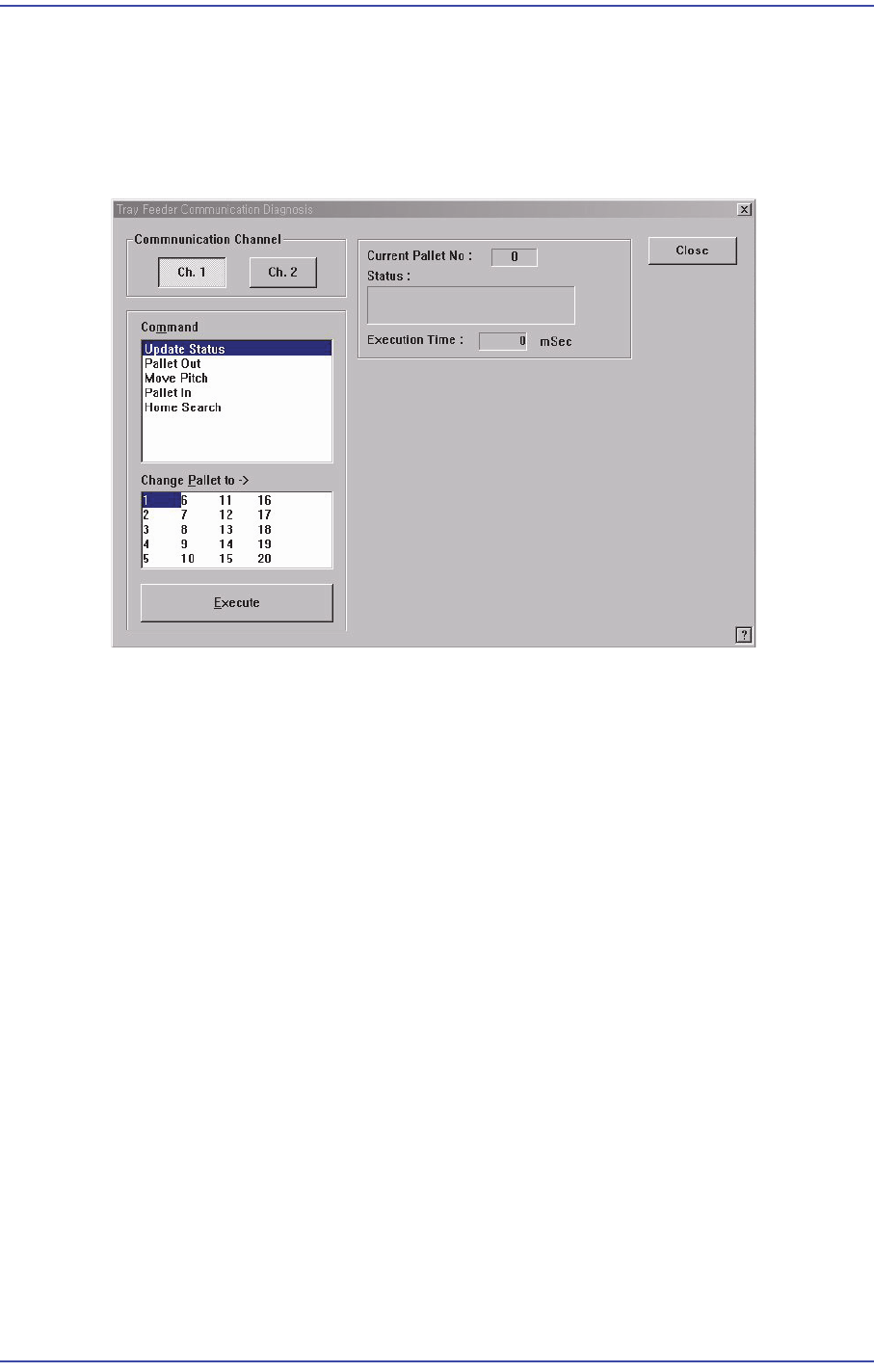

그림
14.9
“
Diagnosis :Tray Feeder Communication Diagnosis
”
대화상자
<Communication Channel> 영역
Tray Feeder가 연결
된 통신 Channel을 선택합니다.Ch. 1: RS-232C통신 Port중1
번을 선택합니다.Ch. 2: RS-232C통신 Port중2번을 선택합니다.
<Command> 콤보
박스
Tray Feeder로 전송
할 Command를 선택합니다. Command 종류는 다음과 같습니
다.
Update Status:
Status를 업데이트합니다.
Pallet
Out: 선택한 Pallet를Tray Magazine에서 반출합니다.
Move Pitch: 선택
한 Pallet를Tray Magazine의 반출 입구에 위치 시킵니다.
Pallet
In: 선택한 Pallet를Tray Magazine에 반입합니다.
H
ome Search: Tray Feeder를Homing합니다.
<Change Pallet to> 리스트
박스
변경하려는 Pallet번호를 선
택합니다.
<Exe
cute> 버튼
선택한 Command를Tr
ay Feeder로 전송합니다.
<Current Palette
No.> Static 박스
현재 반
출되어 있는Palette번호를 표시합니다.
14-16
Samsung Component Placer SM471 Administrator's Guide
<Status> 메시지박스
Command를 처리한 상태를 표
시합니다.
<E
xecution Time> Static 박스
Command를 처리하
는데 소요된 시간을 표시합니다.
<Close> button
대화 상자를 닫습니
다.
14.7. Motor IO [F9]
구동모터와 관련된 센서의 입력상태를 보여줍니다.

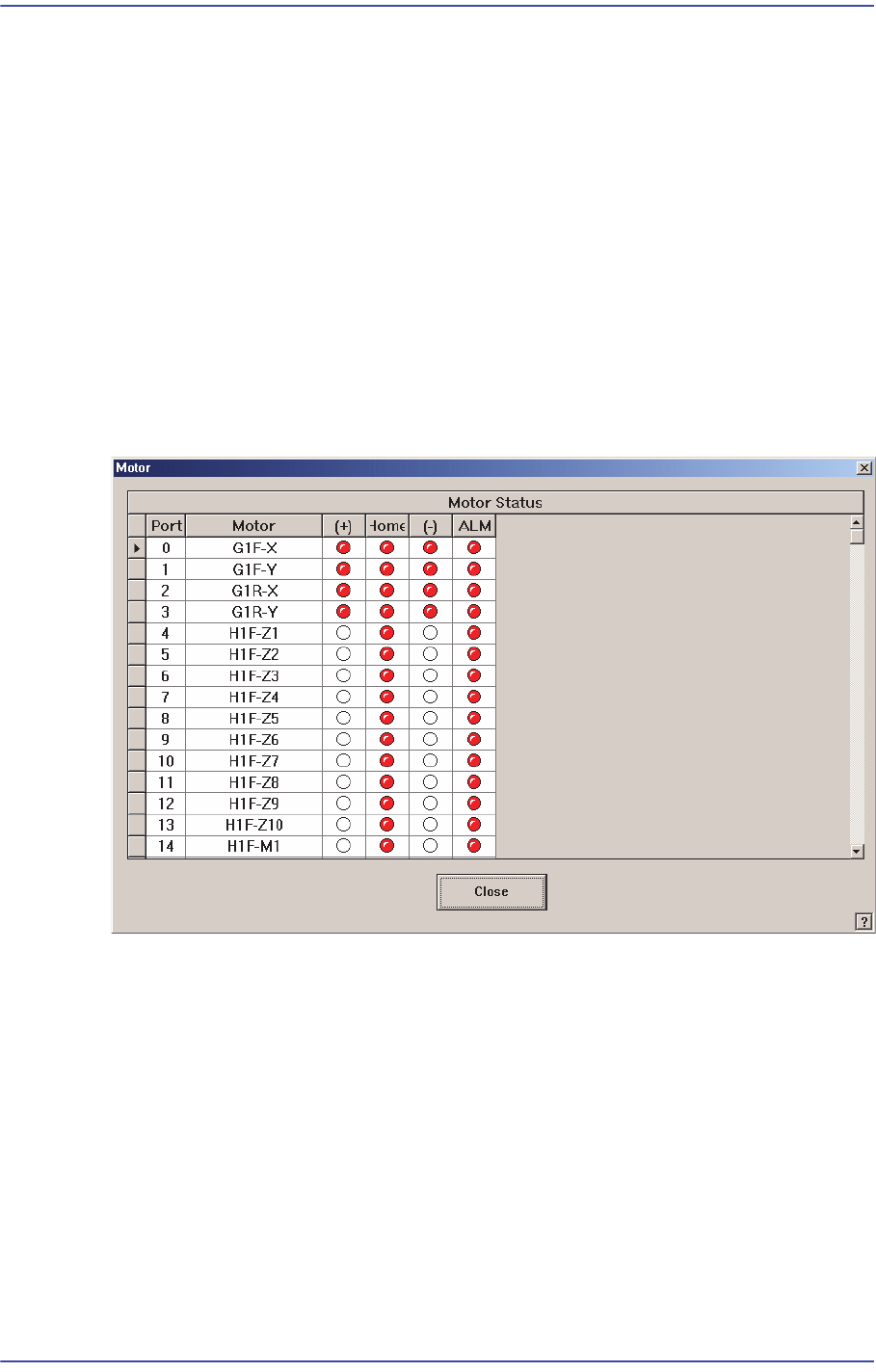

그림
14.10
“
Motor
”
대화상자
