12-31 Machine Calibration 9. 일치되면 , <Get> 버튼을 클릭하십시오 . 10. 그리고 , Ref # 2 에 해당 하는 <Edge Offset> 에디트박스를 마우스로 선택하고 <Move> 버튼을 클릭하십시오 . 11 . 동일한 방법으 로 Ref#2 에 대해서 티칭을 실시하십시오 . 12. 선택된 St ation 의 Fiducial Ma…
12-30
Samsung Component Placer SM471 Administrator's Guide

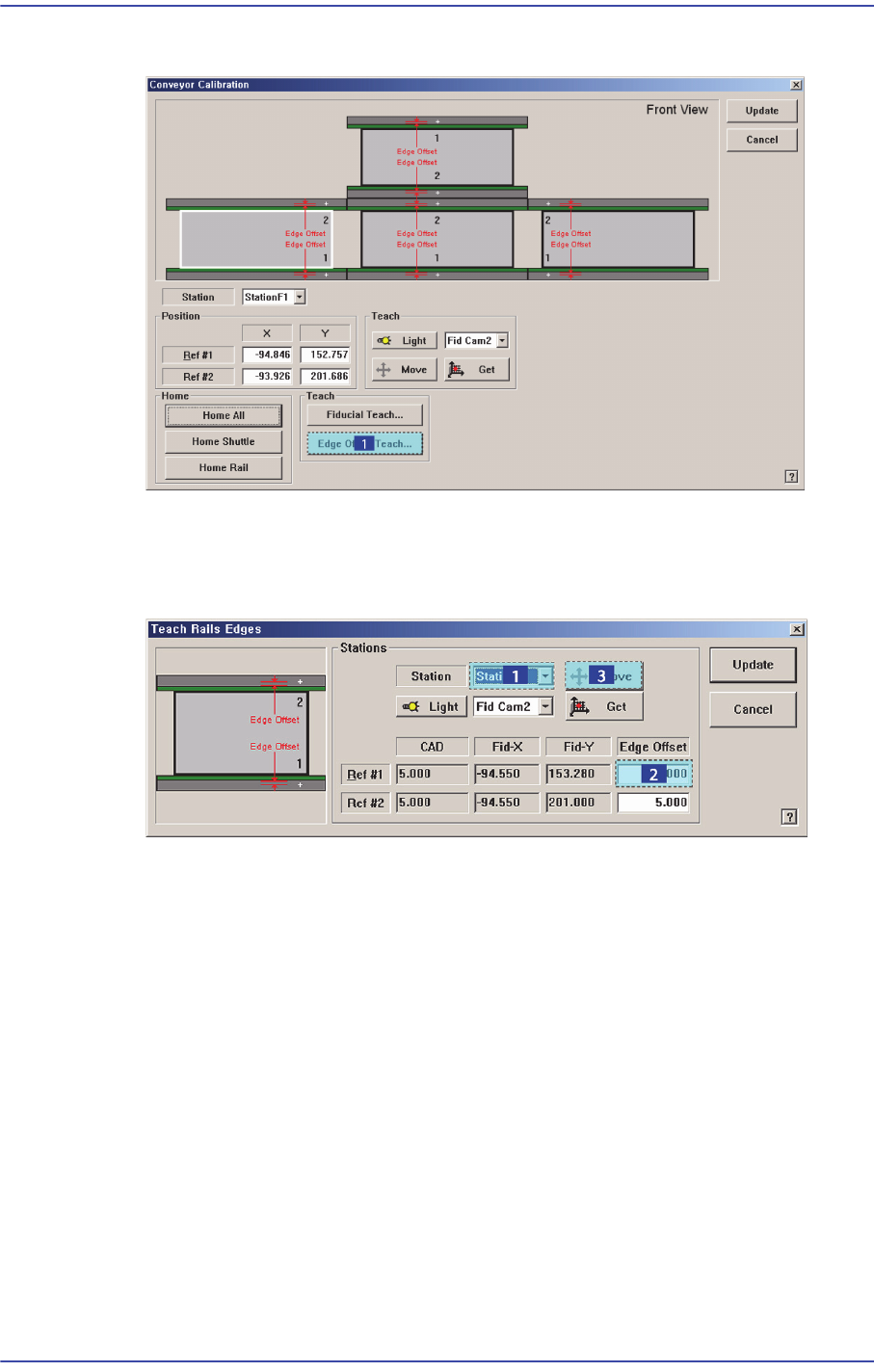

5. <Edge Offset Teach…> 버튼을 클릭하십시오.
6. <Stations> 콤보박
스에서 캘리브레이션 할 Station 을 선택하십시오.
7. Ref # 1 에 해당하
는 <Edge Offset> 에디트박스를 마우스포인터로 선택하고
<Move> 버튼을 클릭하십시오.
8. 그러
면, Fiducial Camera가 해당 Fiducial Mark의 위치로 이동합니다. Backup
Table을 상승시키고 SMVision창의 십자선의 수평선을 Teachbox를 이용하여
Conveyor Frame 끝단에 일치하도록 하십시오.
‘AXIS’ 버튼
을 눌러XY를 선택한 후, ‘MODE’ 버튼을 눌러 Jog를 선택하고
Y(+)방향 이동 버튼을 눌러 서서히 이동시키십시오.
12-31
Machine Calibration
9. 일치되면, <Get> 버튼을 클릭하십시오.
10. 그리고, Ref # 2에 해당
하는 <Edge Offset> 에디트박스를 마우스로 선택하고
<Move> 버튼을 클릭하십시오.
11. 동일한 방법으
로 Ref#2에 대해서 티칭을 실시하십시오.
12. 선택된 St
ation 의 Fiducial Mark들에 대해서 티칭이 완료되면, 동일한 방법으로
다른 Station들의 Fiducial Mark들에 대해서도 티칭을 실시하십시오.
13. 2에서 12번의 과정
은 각 Station 별로 수행되어야 하며, 다음의 순서로 수행하십
시오; StationF1 -> StationF2 -> StationR2 -> StationF3
F1_Ref#2
12-32
Samsung Component Placer SM471 Administrator's Guide
F2_Ref#1
F2_Ref#2
F3_Ref#1
F3_Ref#2
