8-26 Samsung Component Place r SM471 Administrator's Guide 1. 필요한 트레이피 더를 선택하십시오 . 2. 포켓티 칭 방법은 다음과 같은 순서로 실시하십시오 . (1) 우측 스크롤 메뉴 의 [1 Pocket with Angle] 기능을 선택하십시오 . (2) 제일 먼저 트 레이의 전체 포켓 의 수를 입력하기 위해 XN, YN 의 값을 입…
8-25
공급장치
설정
대각선 꼭지점 좌표, X, Y 방향 Pitch를 각각 입력합니다.
<1
Pocket>
아래 그림과 같이 1번 Pocket의 대각
선 꼭지점 좌표와 X, Y 방향 Pitch 를 입
력합니다.
<1Poket with
Angle>
이 기능
은 피듀셜카메라가 트레이의 일정 영역으로만 이동이 가능하고, 트
레이가 X축에 완전히 평행하지 않고 기울기를 가지고 설치되었을 경우에
유용한 티칭 방법입니다.
8-26
Samsung Component Placer SM471 Administrator's Guide
1. 필요한 트레이피더를 선택하십시오.
2. 포켓티
칭 방법은 다음과 같은 순서로 실시하십시오.

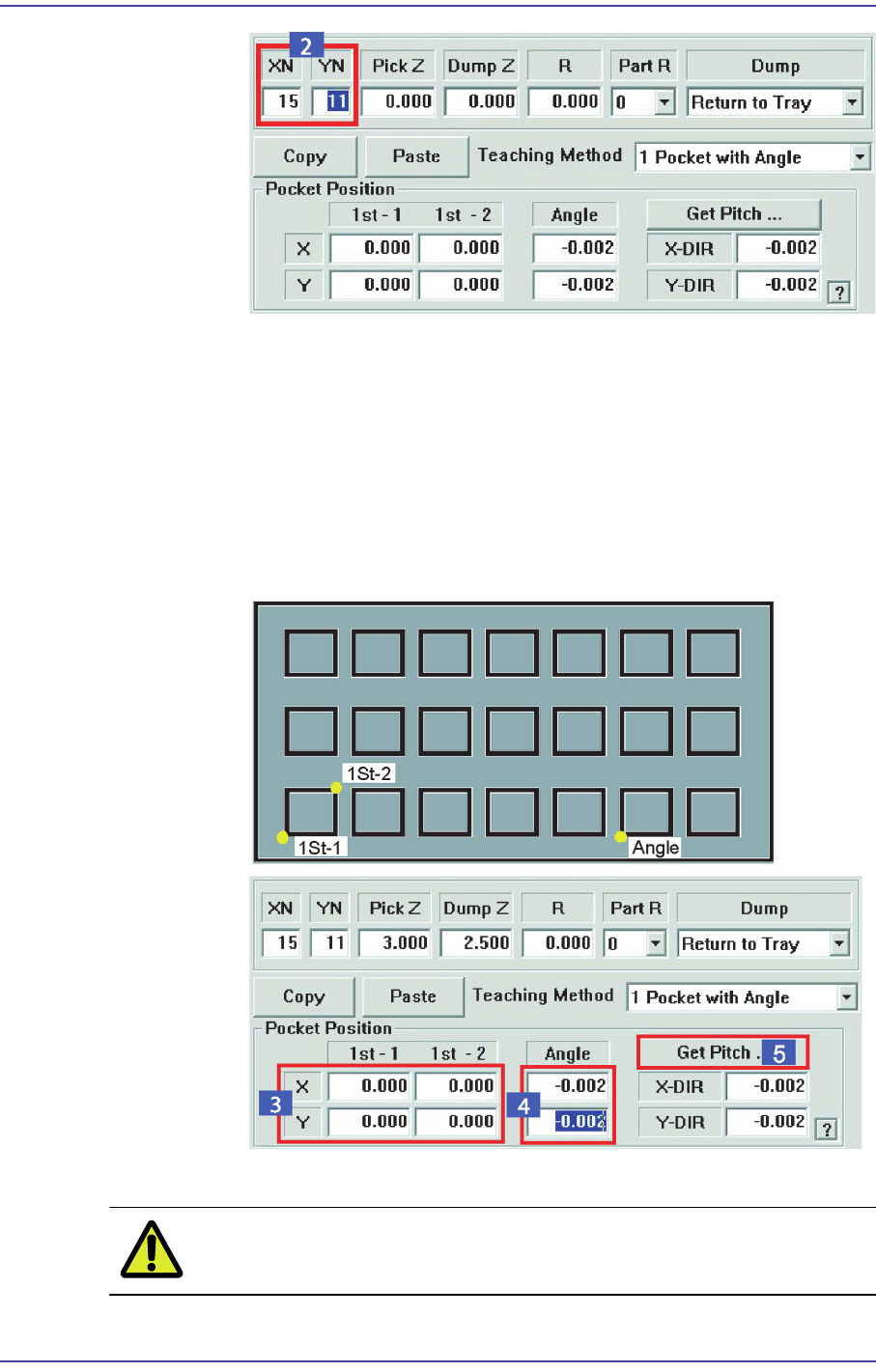

(1) 우측 스크롤 메뉴
의 [1 Pocket with Angle] 기능을 선택하십시오.
(2) 제일 먼저 트
레이의 전체 포켓의 수를 입력하기 위해 XN, YN의 값을
입력하십시오.
XN: X 방향
의 전체 포켓 수 (열)
YN: Y 방향
의 전체 포켓 수 (행)
주 의 포켓의 좌표 티칭 전에 반드시 XN, YN 값을 "제일 먼저 " 입력하
십시오. 그렇지 않으면 잘못된 데이터가 입력됩니다.
8-27
공급장치
설정
(3) 첫 번째 포켓의 대각선 각 모서리 좌표들(1St-1, 1St-2)을 티칭하기 위
해서, 각 해당 위치에 피듀셜카메라를 이동시키고 해당 지점과 카메
라의 중심을 일치시킨 후, <Get> 버튼을 클릭하여 해당 위치들의 좌
표값들을 입력하십시오.
(4) 트레이
의 정확한 설치 Angle(기울기)을 얻기 위해 첫 번째 열의 하부
모서리 좌표의 위치로 피듀셜카메라를 이동시키고 해당 지점과 카메
라의 중심을 일치시킨 후, <Get> 버튼을 클릭하여 해당 위치의 좌표
값을 입력하십시오.
(5) 포켓 간의 피치 간격
을 얻기 위해 <Get Pitch> 버튼을 클릭하십시오.
주 의 반드시 위의
(2)
→
(3)
→
(4)
→
(5)
의 순서로 실시하십시오.
