NPM-D3 SERVICE MANUAL 4.6 Optional Units Page 4-70 EJM6D3-MB-04SM-02.DOC Rail Width Adjustment Timing Belt レール幅寄せタイミングベルト 轨道宽度调整同步皮带 Ultrasonic tension meter: N510 008902AA 超音波張力計 超声波张力计 Flip the center of the span of …
NPM-D3
SERVICE MANUAL
4.6 Optional Units
EJM6D3-MB-04SM-02.DOC Page 4-69
4.6.3 Flexible Conveyor for NPM-D2
フレキシブルコンベア
柔软型传送带
Unit No.
N6xxxxxxxxAA
4.6.2 Flexible Conveyor for NPM-D
フレキシブルコンベア
柔软型传送带
Transfer Rail Width Adjustment
搬送レール幅寄せ
搬送导轨宽度调整
10.
223
0.05 mm
Rail 1 guide rail parallelism:
Board width 50 mm:
0.1 mm
300 mm:
0.15 mm
Rail 2 guide rail parallelism:
Reference
Slave
300 mm
590 mm
300 mm
Board width 50 mm:
0.1 mm
300 mm:
0.15 mm
590 mm:
0.2 mm
Positioning pin Positioning pin
NPM-D3
SERVICE MANUAL
4.6 Optional Units
Page 4-70 EJM6D3-MB-04SM-02.DOC
Rail Width Adjustment Timing Belt
レール幅寄せタイミングベルト
轨道宽度调整同步皮带
Ultrasonic tension meter: N510008902AA
超音波張力計
超声波张力计
Flip the center of the span of belt by finger
and make adjustment so that the character
frequency f may fall within the range of criterion
using the ultrasonic tension meter.
スパン中央部を指で弾き、超音波張力計にて固有振動数
f
が規格値となるように調
整を行う。
用手指弹击跨距的中央部位，用超声波张力计调整其固有的振动频次
f
至规格值以内。
Rail 1 (P1)
レール
1
轨道
1
Rail 2 (P2)
レール
2
轨道
2
Span (S)
スパン
跨距

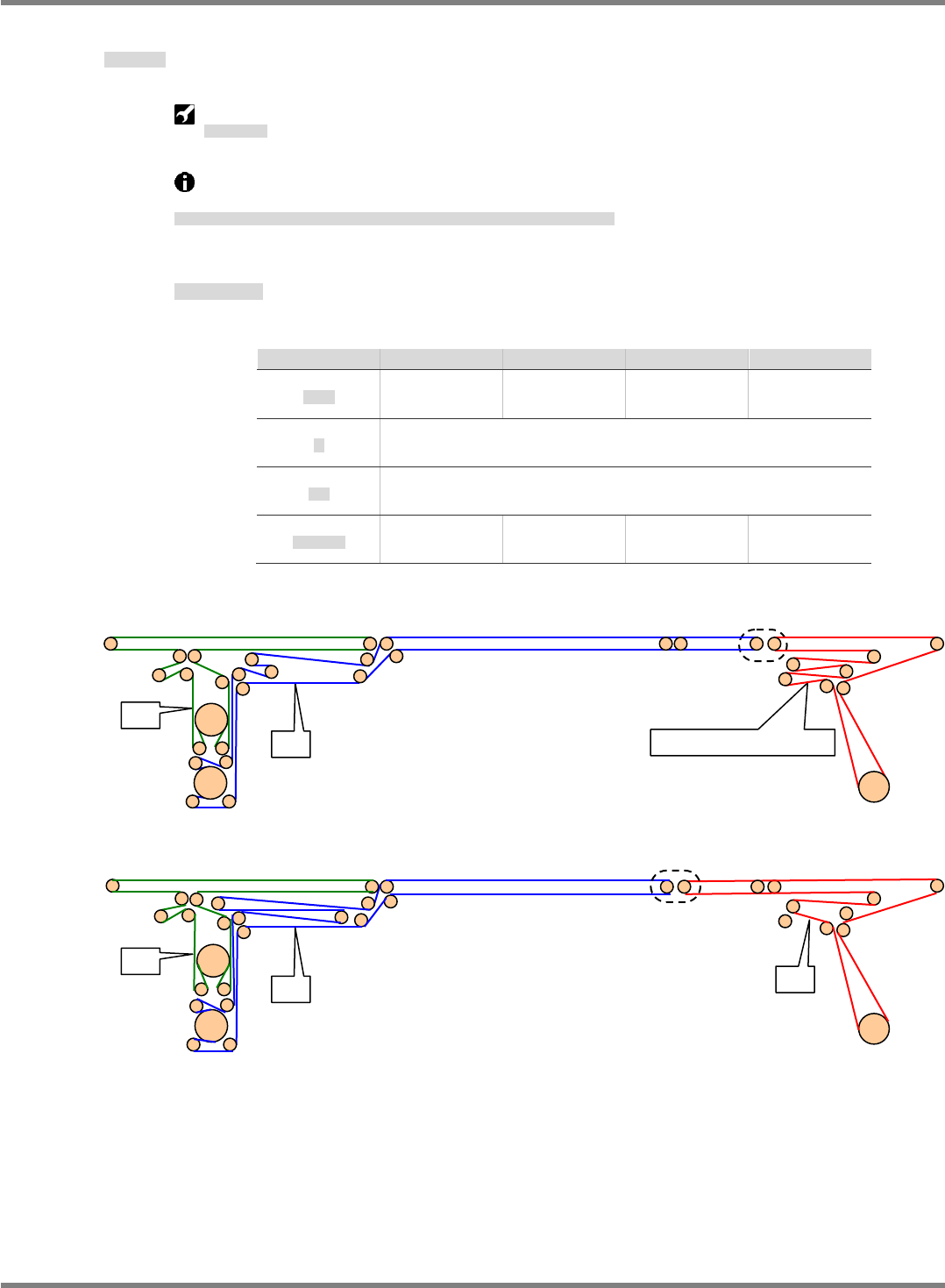

474 mm 536 mm
Width (W)
幅
宽度
9.4 mm/R 9.4 mm/R
Mass (M)
質量
质量
0.022
g
/m 0.022
g
/m
Tension
テンション
皮带张力
20
2 Hz 20
2 Hz
P3
・
P4
Span (S)
スパン
跨距
73 mm
Width (W)
幅
宽度
9.4 mm/R
Mass (M)
質量
质量
0.022
g
/m
Tension
テンション
皮带张力
270
10 Hz
Rail 1
Rail 2
474 mm
536 mm
P2
Measuring point: P1
P3
P4
NPM-D3
SERVICE MANUAL
4.6 Optional Units
EJM6D3-MB-04SM-02.DOC Page 4-71
Transfer Belt
搬送ベルト
搬送皮带
Ultrasonic tension meter: N510008902AA
超音波張力計
超声波张力计
Flip the center of the span of belt by finger and make adjustment so that the character
frequency f may fall within the range of criterion using the ultrasonic tension meter.
スパン中央部を指で弾き、超音波張力計にて固有振動数
f
が規格値となるように調整を行う。
用手指弹击跨距的中央部位，用超声波张力计调整其固有的振动频次
f
至规格值以内。
Lane 1 - Fixed side
レーン 1 固定側
轨道 1 固定侧
A) 350mm
B) 250mm
P1
P2
P3 P4
Span (S)
スパン
跨距
73 mm 116 mm 40 mm 37 mm
Width (W)
幅
宽度
4.5 mm/R
Mass (M)
質量
质量
0.7
g
/m
Tension
テンション
皮带张力
435
20 Hz 275
15 Hz 790
40Hz 855
45 Hz
Measuring point : P3
P2
P1
P4
P2
P1
