Head Module 4-19 4. 为了拆卸 Head Side 照明模块接口，请使用扳手拆除下图的固定螺丝（ M2.5-4 个 ）后，拆卸 Head T op Cover 。 Head T op Cover
Samsung Component Placer SM411 Service Manual
4-18
8. 请执行Lignt Mapping. 详细事项请参照 “3.2.10.3 Light Mapping (3-45 页)”。
9. 完成校正后，为确认是否正常贴装部件请执行测试。
注 意
请替换除Outer 照明Board 不良以外的因碰撞破损的所有部
件。
4.4.3.2. 头部Side照明Board替换次序
1. 首先, 参照Maintenance Reference 手册的 “3.1.2 Flying Vision” 执行清扫后确
认贴装程度。 (但, 头部冲击时立即替换)

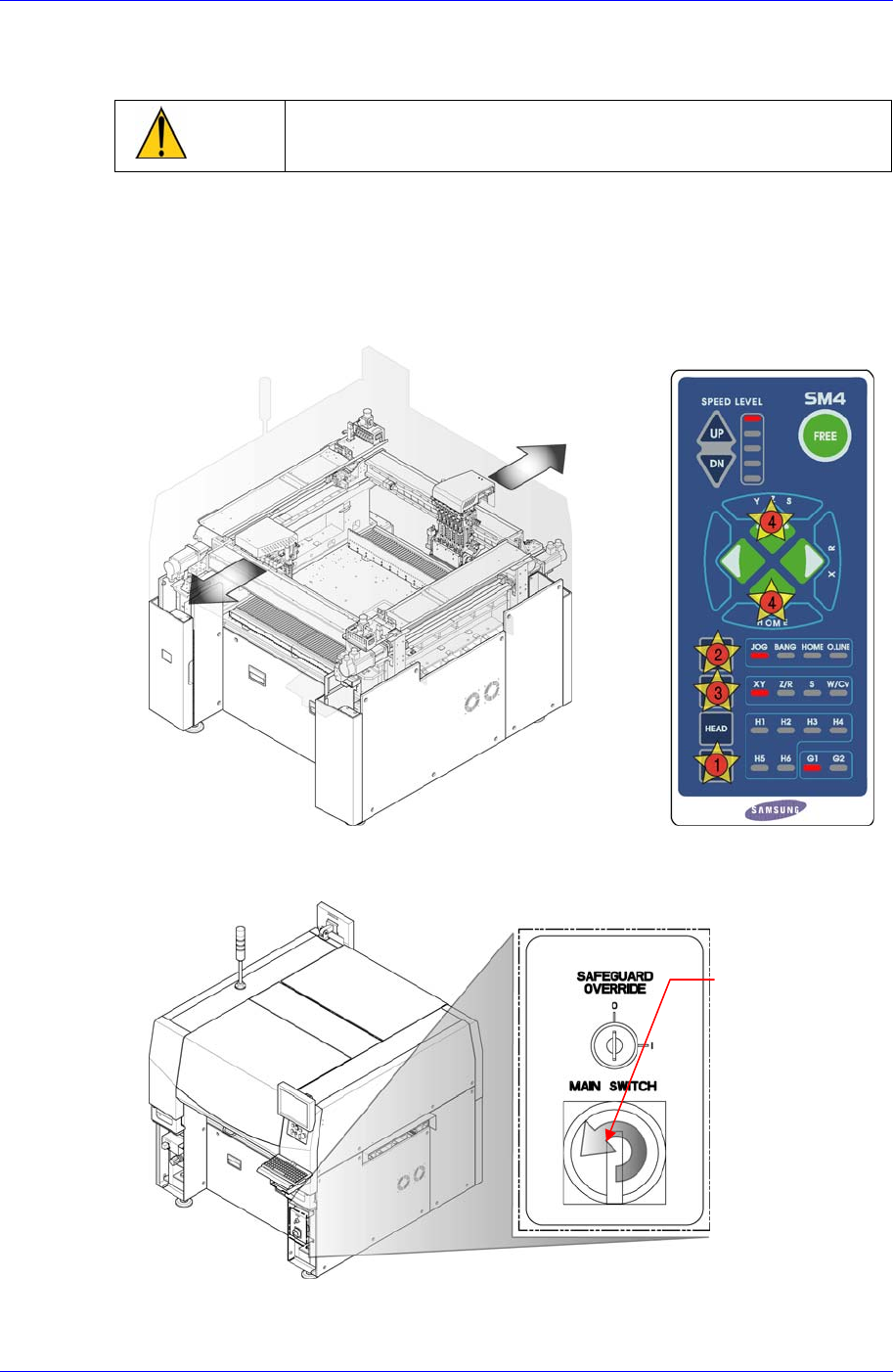

2. 操作示教框把Head Assembly最大限度地往两边移动。
3. 正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 关闭方
向(逆时针方向)
Head Module
4-19

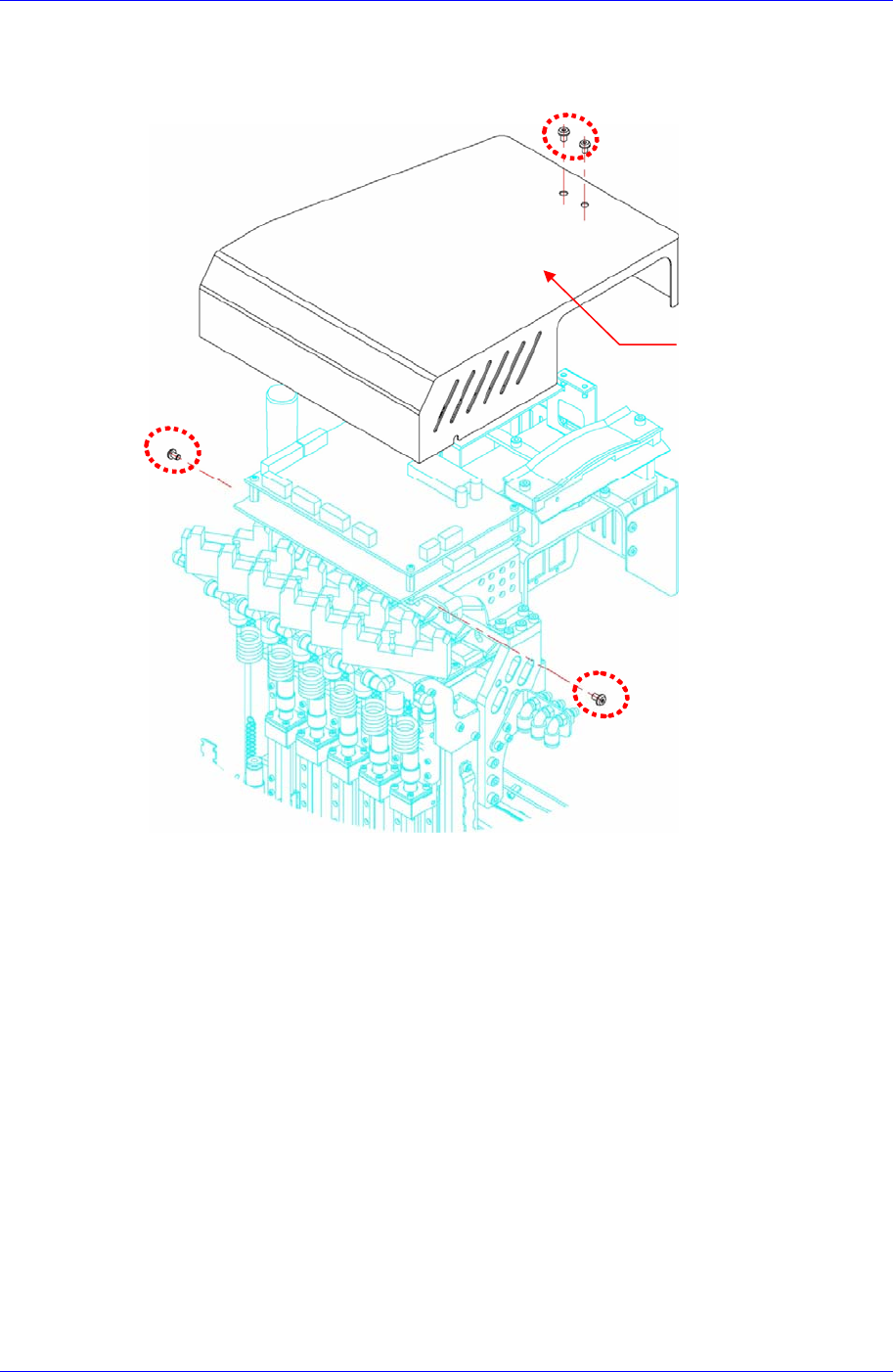

4. 为了拆卸Head Side照明模块接口，请使用扳手拆除下图的固定螺丝（M2.5-4个
）后，拆卸Head Top Cover。
Head Top Cover
Samsung Component Placer SM411 Service Manual
4-20

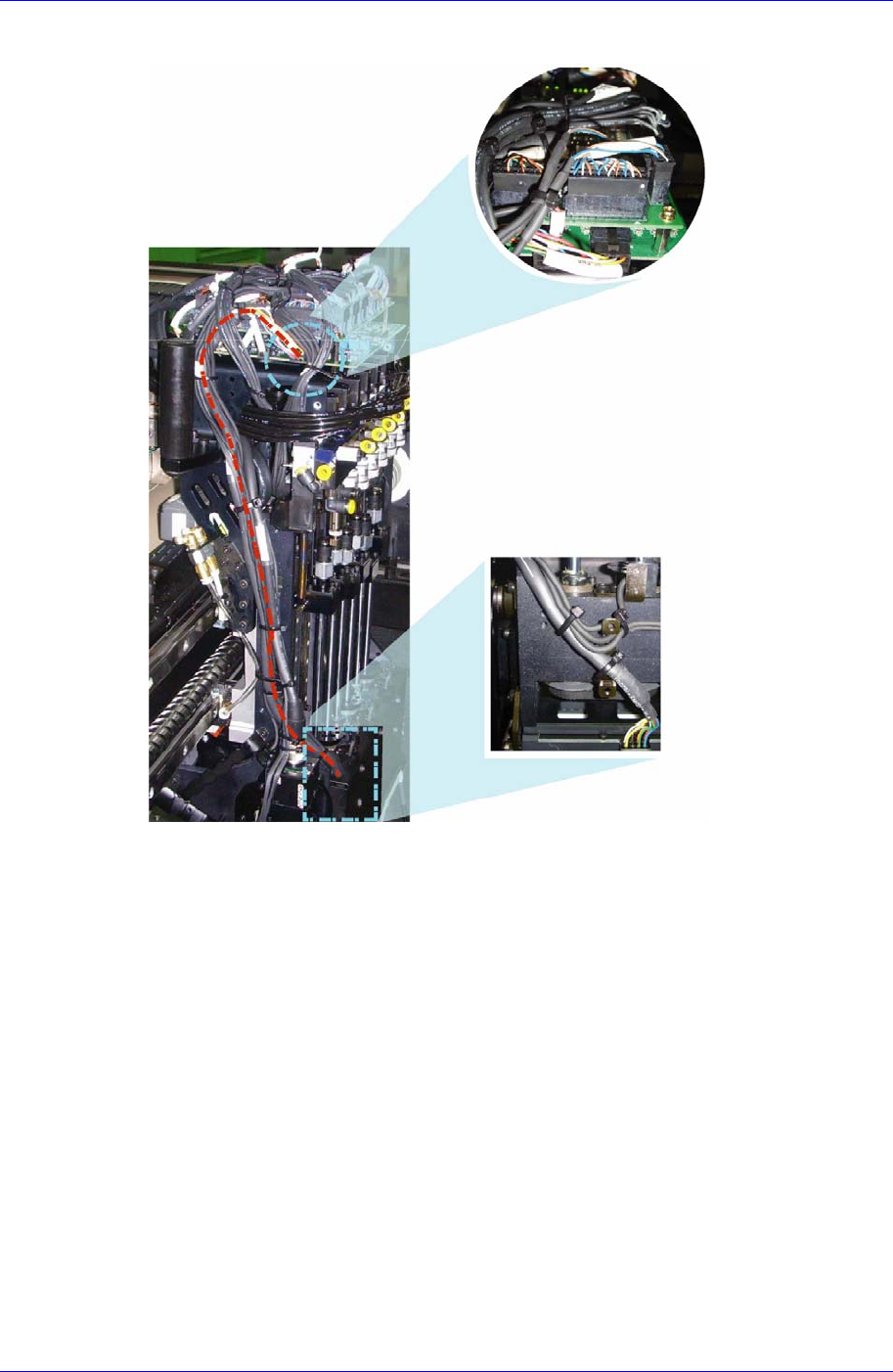

5. 从CAN头部照明Board分离下图箭头指示的头部Side照明Board连接器(CN6)。
