Samsung Component Placer SM411 Service Manual
4-28
如果显示“Z and Mirror axis will move or Head Block will move to the
Fix Camera Position”信息，请点击Yes 。
那么, Z轴和Mirror移动到识别位置。
边看 ‘SMVision’窗，轮视 Flying Camera 1 号和 6 号，确认‘SMVision’窗的
十字线和 Calibration Tool 中心是否一致，调整 Mirror Support 后，固定螺
丝。
5. 完成校正后，为确认是否正常贴装部件，请执行测试。
6
7
Head Module
4-29
4.5.4. Swing部替换次序
4.5.4.1. Mirror Arm 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。

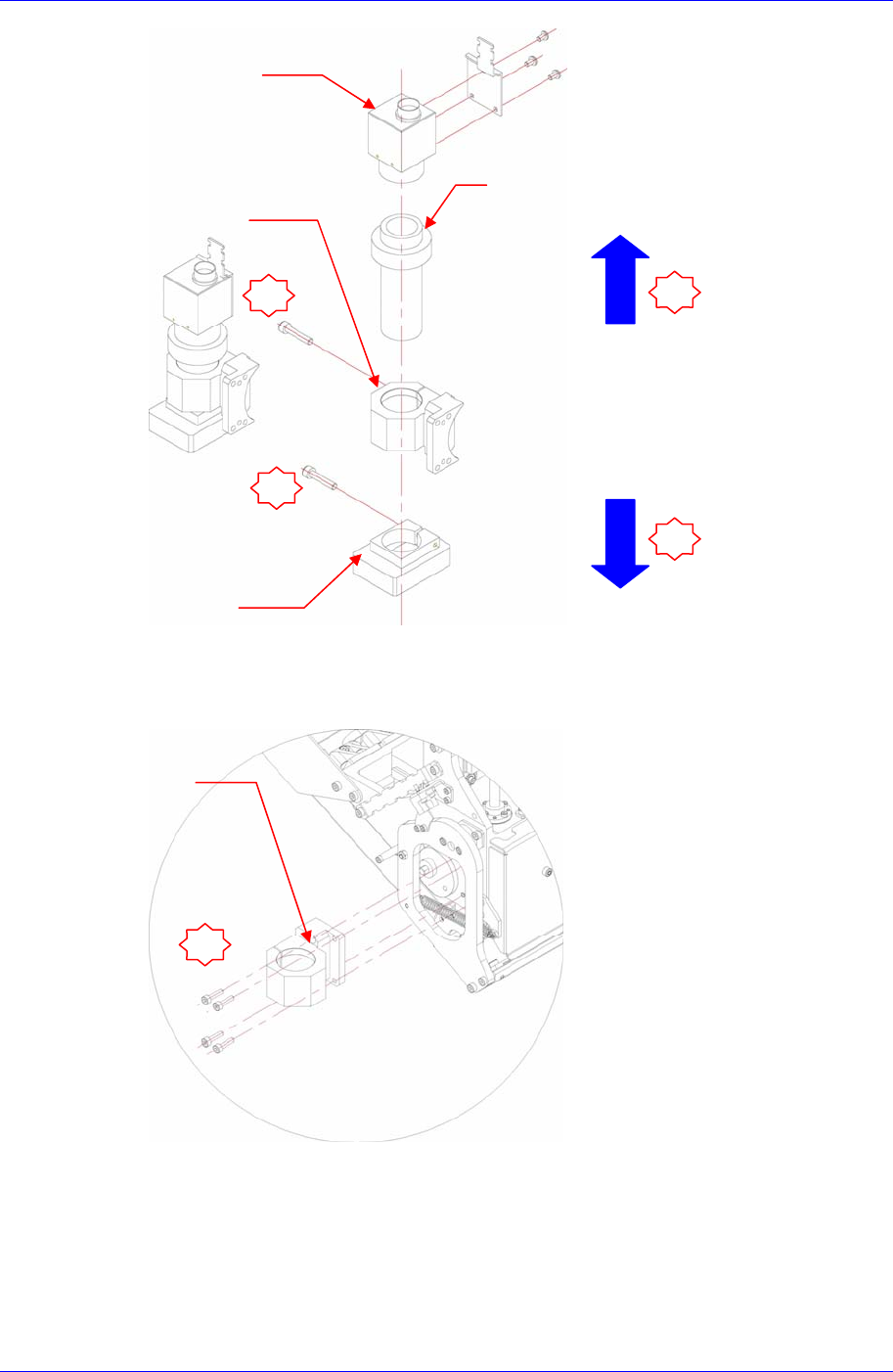

3. 请使用扳手拆除下图CLAMP固定螺丝（M3-1个）(No①)，按图中表示的下方
分离后，拆除CAMERA CLAMP固定螺丝（M4-1个）(No②)拆卸CAMERA和
LENS。
Main Switch 关闭方
向(逆时针方向)
Samsung Component Placer SM411 Service Manual
4-30
4. 拆除下图的固定螺丝（M3-4个）（No③）后，从Head本体分离CAMERA CLA
MP。
5. 拆卸Mirror Arm Left Ass’y时，请使用扳手从Head本体拆除下图的固定螺丝(M3-
2개)(No①)和 Mirror Arm Joint 固定螺丝(M2.5-2个)(No②)。
2
3
Camera Clamp
摄像机
镜头
(Inner 包括照明)
Clamp
Camera Clamp
1
1
2
