Samsung Component Placer SM41 1 Service Manual 4-52 把配戴 home sensor dog 的轴对准齿垢的一侧喷嘴 pin ，对于另外一双轴，稍微 拧开 R 轴皮带轮 2 的 Set Screw ，边转动轴 承适当设置后，固定 Set Screw 。 12. 作业完成，则打开设备前面的 Main Switch ，启动 PC 。 13. 需要以下的 Calibration 作业。 R…
Head Module
4-51
9. 分离Motor Plate及Isolator时，请利用扳手除去连接螺丝后替换电动机。
10. 组装时为拆卸的倒序。组装 R轴皮带轮2时请参照下图。
11. 请务必如下图设置R轴home sensor dog和R轴辅助传感器dog。(sensor dog和传
感器中心整列)
1. 해당 헤드의 请确认Z1/Z2, Z3/Z4, Z5/Z6的Nozzle Slot是否一致。
R轴home sensor dog
(Top View)
R轴辅助传感器dog
(Bottom View)
Isolator
Motor Plate
R-Axis Pulley
Set Screw
Samsung Component Placer SM411 Service Manual
4-52
把配戴home sensor dog的轴对准齿垢的一侧喷嘴pin，对于另外一双轴，稍微
拧开R轴皮带轮2的Set Screw，边转动轴承适当设置后，固定Set Screw。
12. 作业完成，则打开设备前面的Main Switch，启动PC。
13. 需要以下的Calibration作业。
R Offset Calibration 执行 (请参照 “3.2.10.2 Head Z / R Offset Calibration”)
R-Axis Offset Calibration 执行 (请参照 “3.2.10.8 R-Axis Offset Calibration”)
14. 完成校正后,为了确认是否正常贴装部件，请执行测试。
Head Module
4-53
4.7.4. R-Axis Motor driver 替换次序

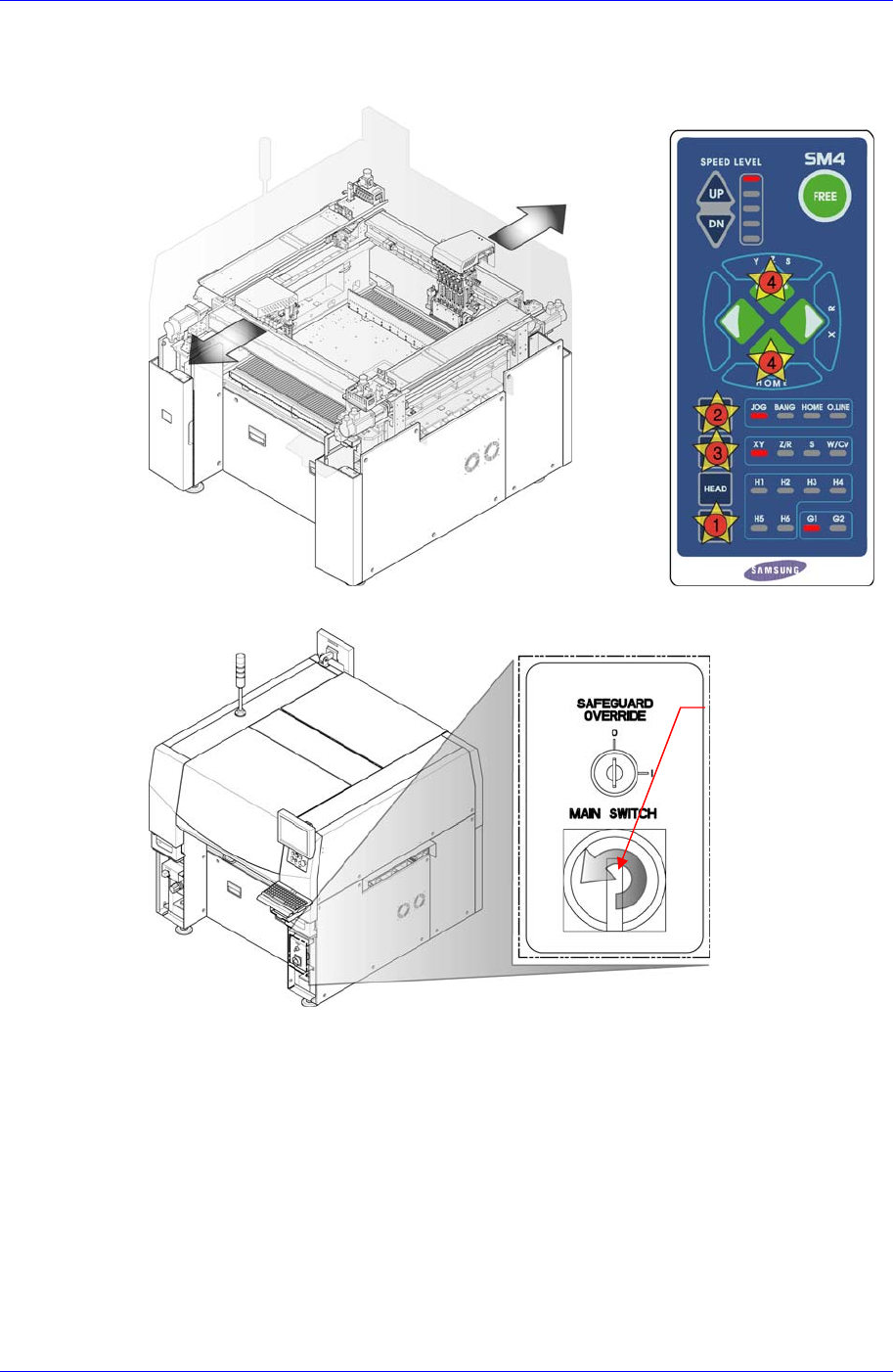

1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 用十字螺丝刀(+)拧开背面的2个Cover螺丝后分离Cover。
4. 为了分离R-Axis motor driver，用十字型螺丝刀(+)拧开下图中设备左侧Cover的
4个螺丝后分离Lower Cover。
Main Switch 关闭方
向(逆时针方向)
