Samsung Component Placer SM411 Service Manual
5-86
更换 7号 Step Motor
1. 请执行 “5.7.2 更换马达时的事先执行步骤 (5-72
页
)”。

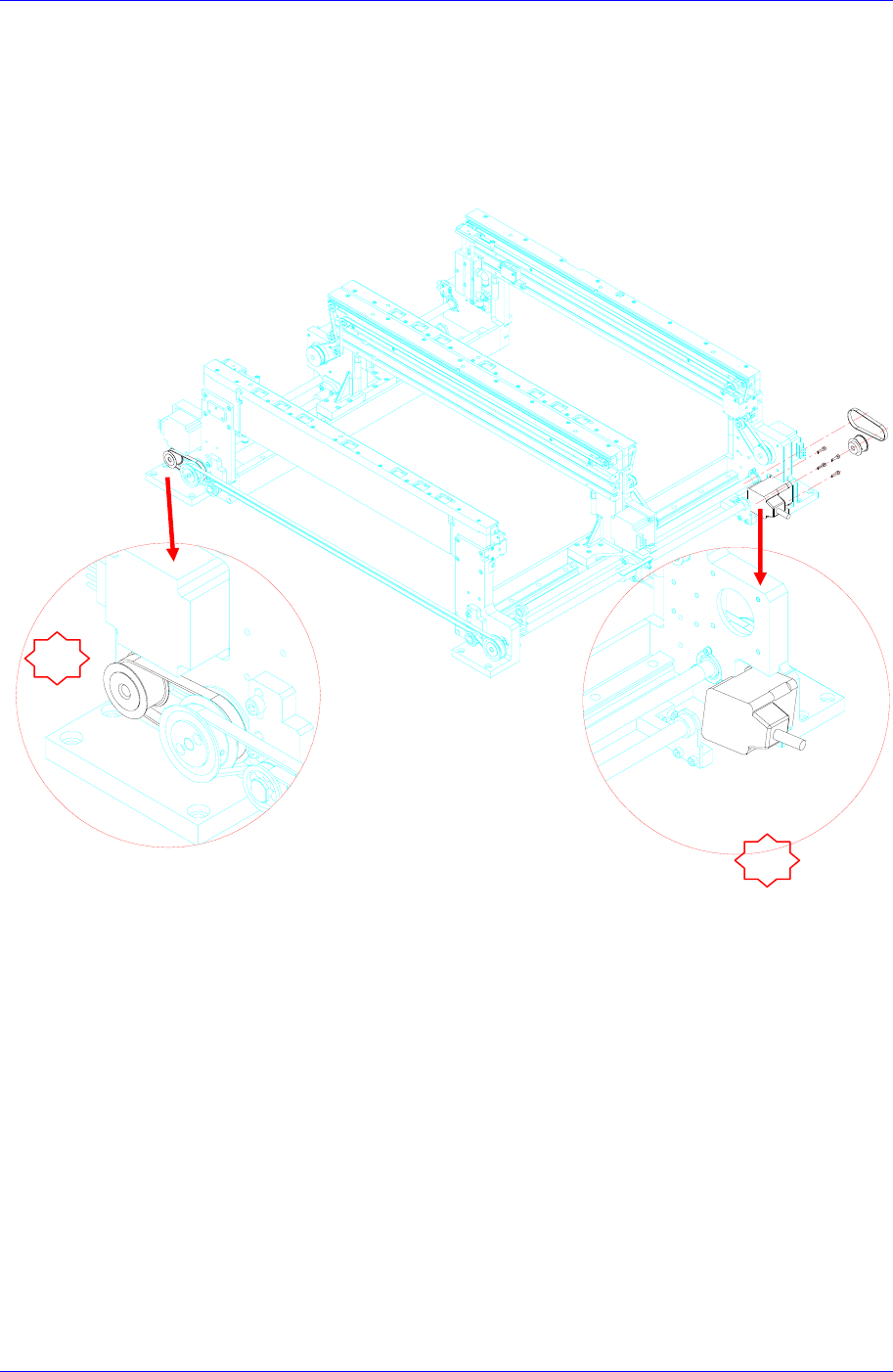

2. 拧开固定马达的固定螺丝(M4-4个)(No①)后拆卸Timing Belt，之后拧开Pulley的
Set Screw(M3-2个)(No②)按下图所示拆卸马达。 此时不要完全分离Timing Be
lt，挂在另一段滑轮的状态。
3. 在上图中同分离1号马达的方法分离2号马达。

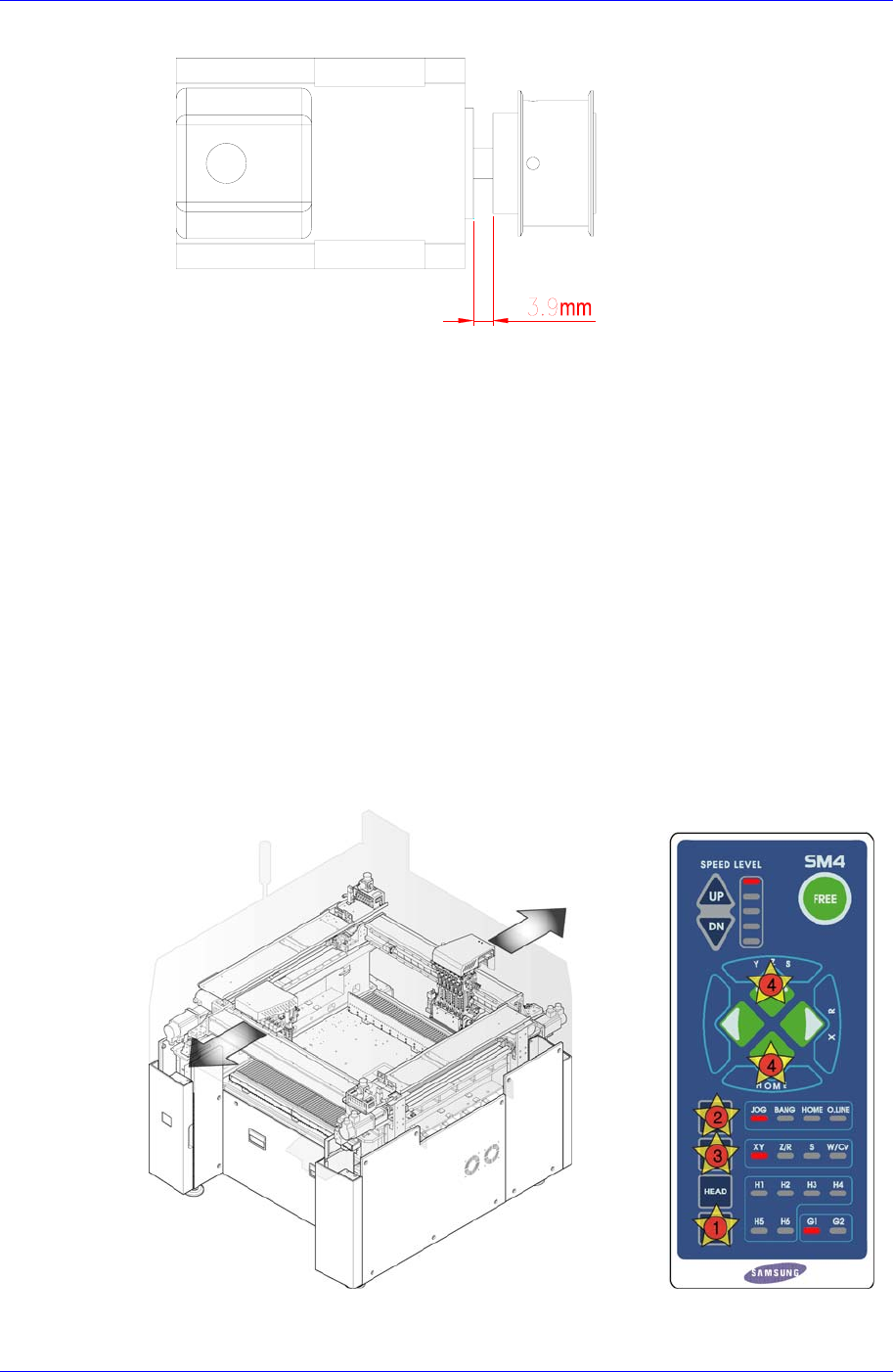

5. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成 3.9mm 最后组
装马达后参考Tension基准，测量Tension并进行补正。
Tension基准值请参考 “Table 5-1( 5-67
页
)”。
1
2
Conveyor & BUT
5-87
4. 请执行更换1号Step Servo Motor的4号和5号阶段。
5.8. Lead Screw 及 Ball Screw 更换
5.8.1. 必要工具
Tension Gage(U-505) or Push-Pull Gage
Calipers
(–) 螺丝刀全套
T Wrench (其他提供工具) or Hex Wrench
5.8.2. 更换 Lead Screw 及 Ball Screw 时预先执行步骤
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Samsung Component Placer SM411 Service Manual
5-88

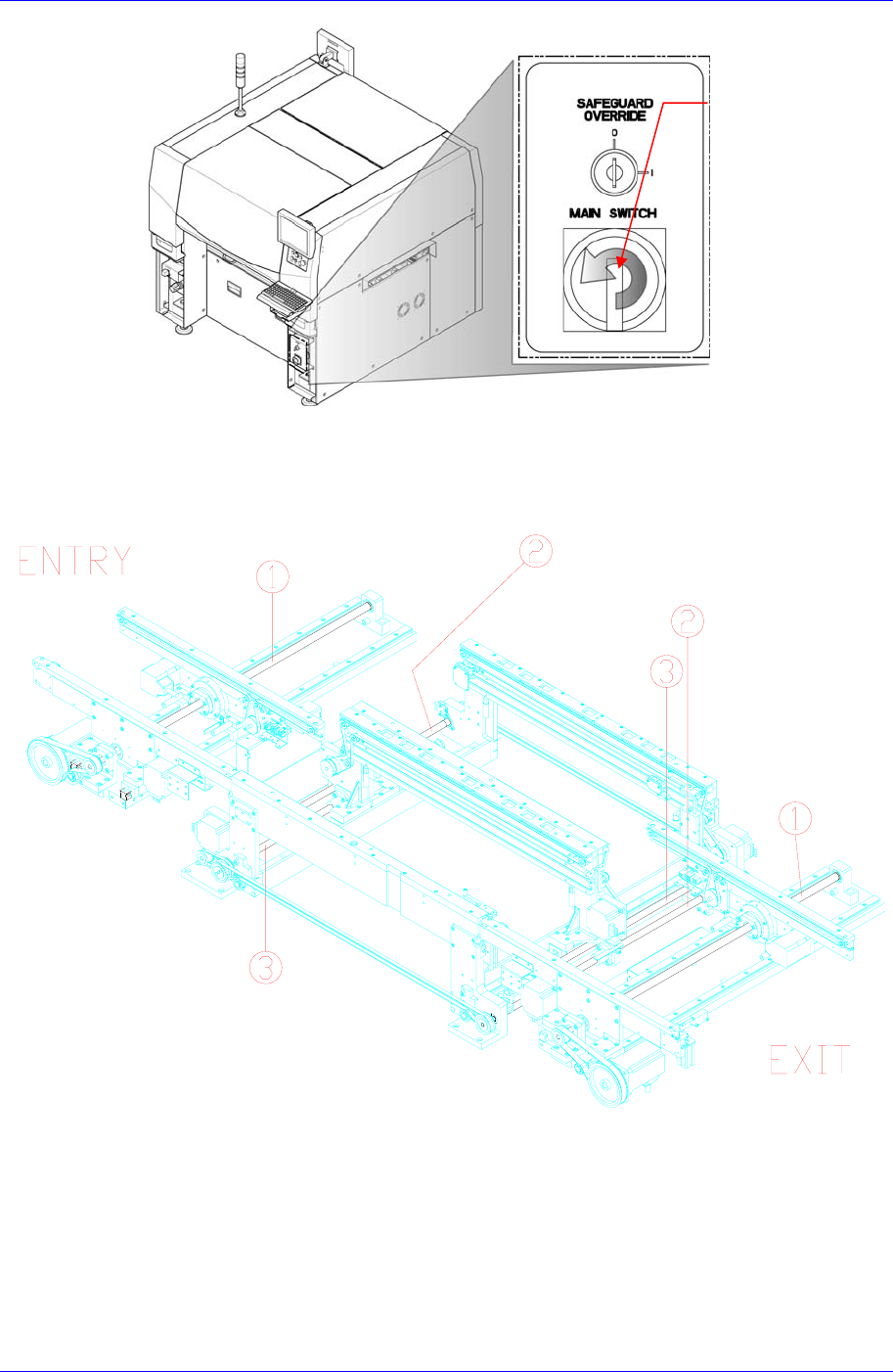

5.8.3. Lead Screw와 Ball Screw
① BALL SCREW
②, ③ LEAD SCREW
同一号的拆卸方式也相同
Main Switch 关闭方
向(逆时针方向)
