Head Module 4-93 5. 请按拆卸的逆序进行组装 . 组装时 , 利用固定螺丝，把摄像机夹具和摄像机组装在一起，固定在摄像机 Bracket 。此时，拧松固定螺丝，连接影像电缆。 6. 作业完成后，打开设备前面的 Main Switch ，启动 PC 。然后边看 ‘SMV ision’ 窗利用夹具或 , 者与前面固定输送机架子平行，对准摄像机十字线。 7. 请确认摄像机照明状态。 (Outer 照明 ) CAME…

Samsung Component Placer SM411 Service Manual

4-92

No. Switch Name STW-Setting

Switch 1-2 : Shutter speed OFF

Switch 3 : Shutter speed ON

Switch 4 : FRAME/FIELD ON

Switch 5-7 : Normal / Long

Time / Trigger(Non-Reset, Reset)

OFF

Switch 9 : Gain, Double OFF

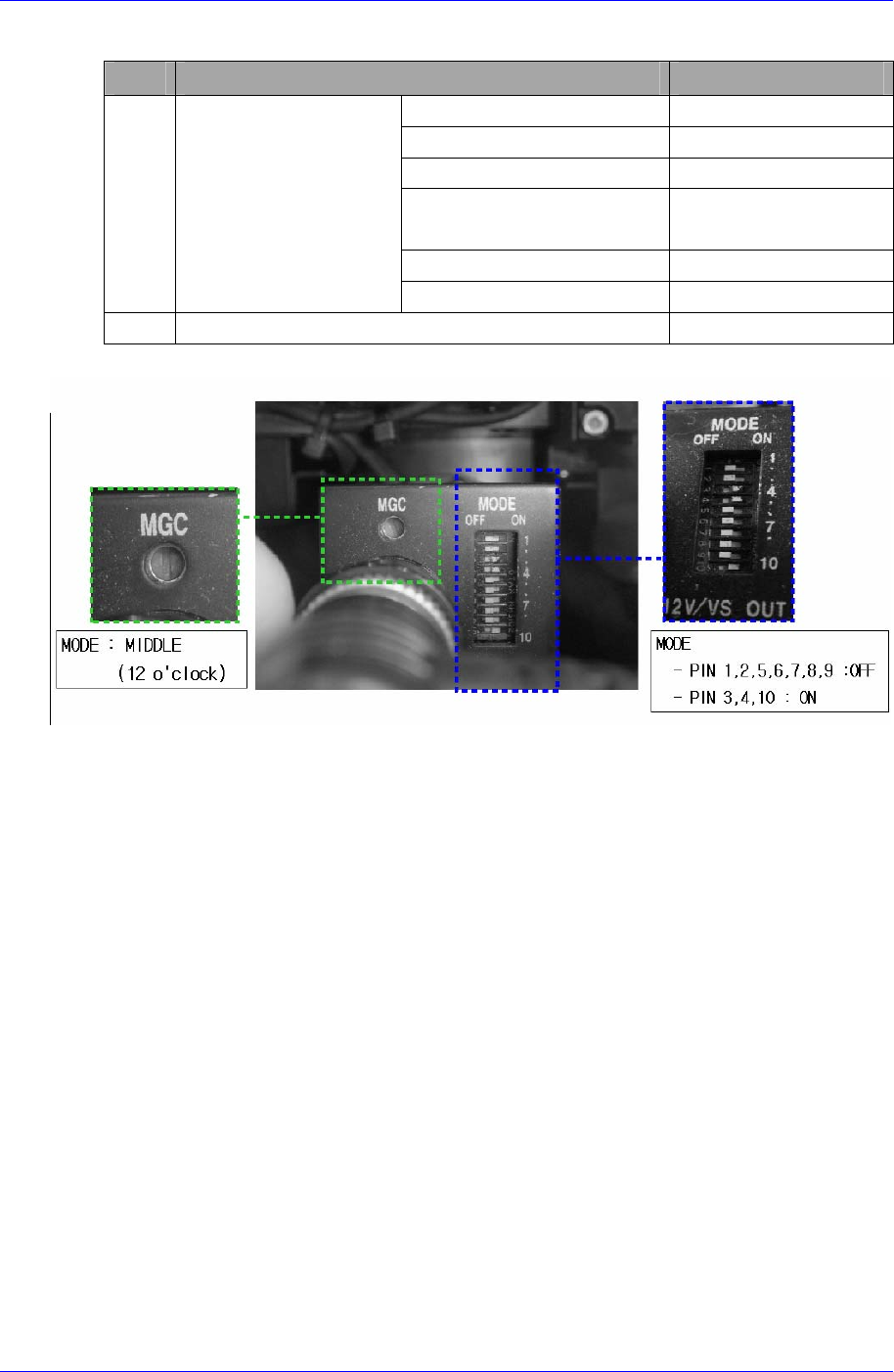

Shutter Speed/Mode Setting

DIP Switch

Switch 10 : In/Out (HD/VD) ON

2 Manual GAIN (M GAIN) control knob Middle

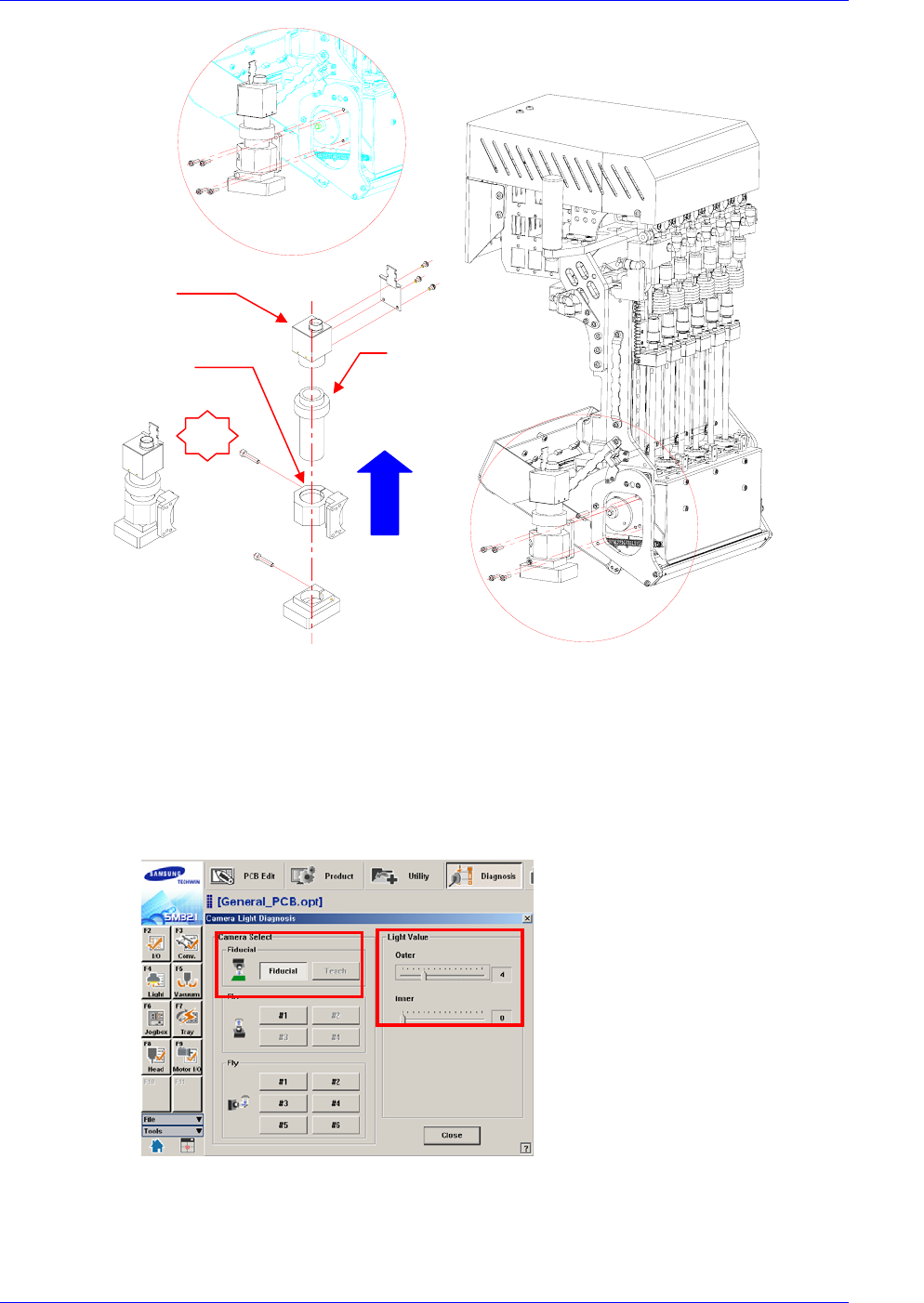

4. 为了分离Fiducial Camera

module请拧开固定螺丝(M4-4개)(No①)从夹钳更换照相

机、透镜或照明。更换照相机时请记录照相机设定开关设置，更换成同样设置

的照相机。

Head Module

4-93

5. 请按拆卸的逆序进行组装. 组装时, 利用固定螺丝，把摄像机夹具和摄像机组

装在一起，固定在摄像机Bracket。此时，拧松固定螺丝，连接影像电缆。

6. 作业完成后，打开设备前面的Main Switch，启动PC。然后边看 ‘SMVision’ 窗

利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。

7. 请确认摄像机照明状态。 (Outer 照明)

CAMERA

CLAMP

CAMERA

LENS

(Inner 包括照明)

Samsung Component Placer SM411 Service Manual

4-94

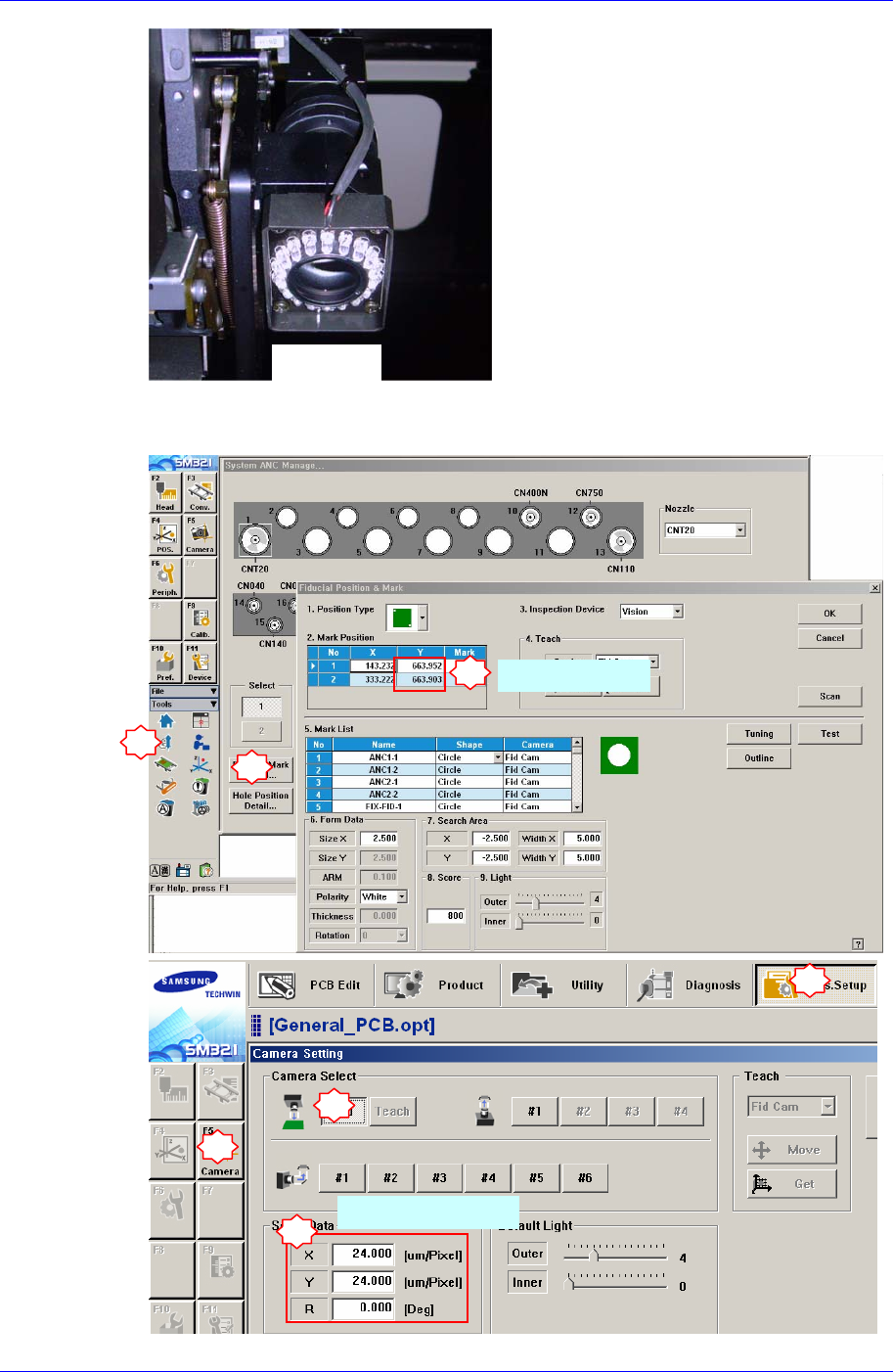

8. 设置ANC Fiducial Mark 1,2号坐标，确认 Fiducial Data

OUTER

确认Y1, Y2值

确认Fiducial Data
