Boar d Ass’y 12-9 VME 部 Board 组装位置图
Samsung Component Placer SM411 Service Manual
12-8
12.2.3. VME 部 Board Ass’y

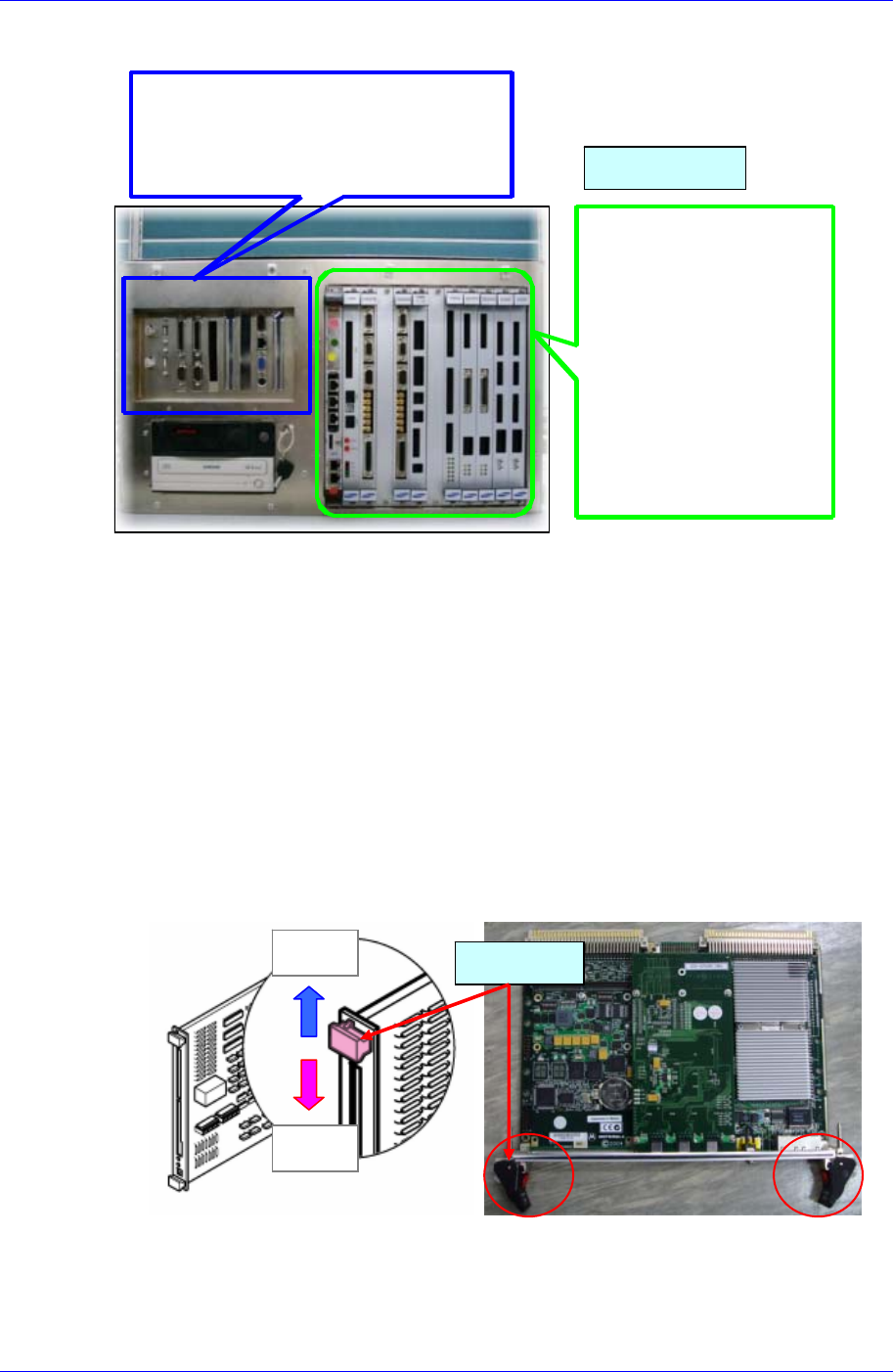

PC RACK 구성
PC 부 BOARD 순서
NEXTEYE IMAGE GARBBER #1,#2
PCI IO BOARD
SBC BOARD
VME RACK부 BOARD 순서
M3100 BOARD
CAN MASTER BOARD
VISION IF BOARD
VME IO BOARD
TWIN SERVO BOARD
X7043 SEDES BOARD
X7043 STEP CON. BOARD
12.2.3.1. VME 部 board ass’y 替换次序
1. 请执行 “12.2.2.1 PC
部
board ass’y “ 的No.1 ~ No.3。
2. 请分离连接在所要替换Board的电缆。
3. 利用螺丝刀除去所要替换Board的固定螺丝(2个)。
4. 上下裂开Eject Lever，从PCB VME BACK PLANE分离出所要替换的Board后
拉出。
5. 请执行 “12.2.2.1 PC
部
board ass’y “ 的 No.5 ~ No. 7。
开放
固定
Eject Lever
MVME3100 BOARD
VME部 Board
PC部 Board 顺序
VME RACK部 Board 顺序
PC RACK 的组成
Board Ass’y
12-9
VME 部 Board 组装位置图
Samsung Component Placer SM411 Service Manual
12-10

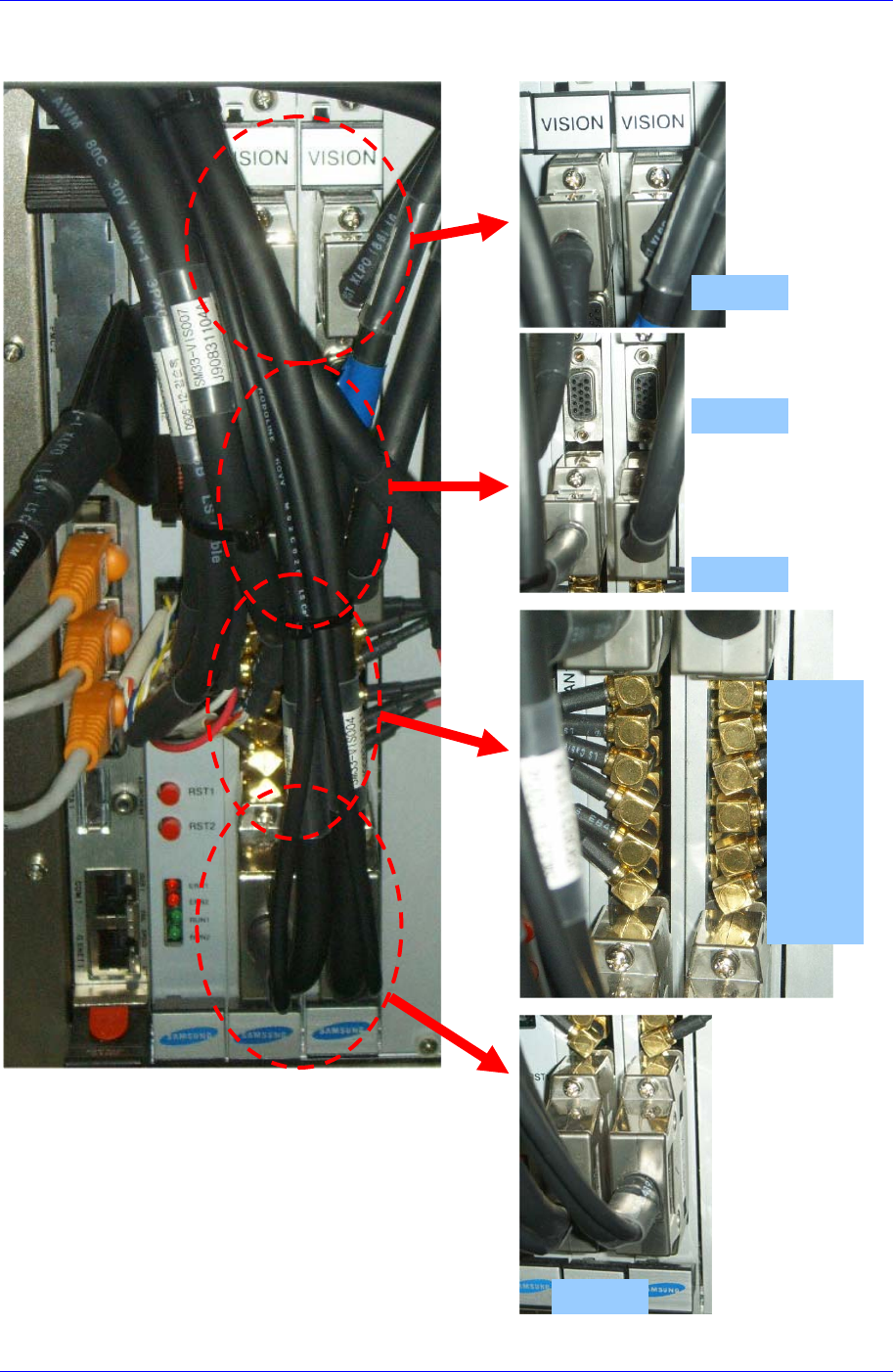

Vision I/F Board 连接器连接
VIS J1
VIS J2
VIS J3
VIS J4
VIS J5
VIS C1
VIS C2
VIS C3
VIS C4
