Samsung Component Placer SM411 Service Manual
6-12
9. 必须实行下面的 Calibration。 详细事项请参照 “3.2 Calibration [F9] (3-6 页)”.
Axis Home Calibration (3.2.1 参考)
Common X-Y (1
st
) (3.2.4 参考)
Conveyor Calibration (3.2.5 参考)
Gantry Thermal Mapping (3.2.7 参考)
Gantry Mapping (3.2.8 参考)
ANC Fiducial Mark Teaching (3.2.9 参考)
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
1
2
3

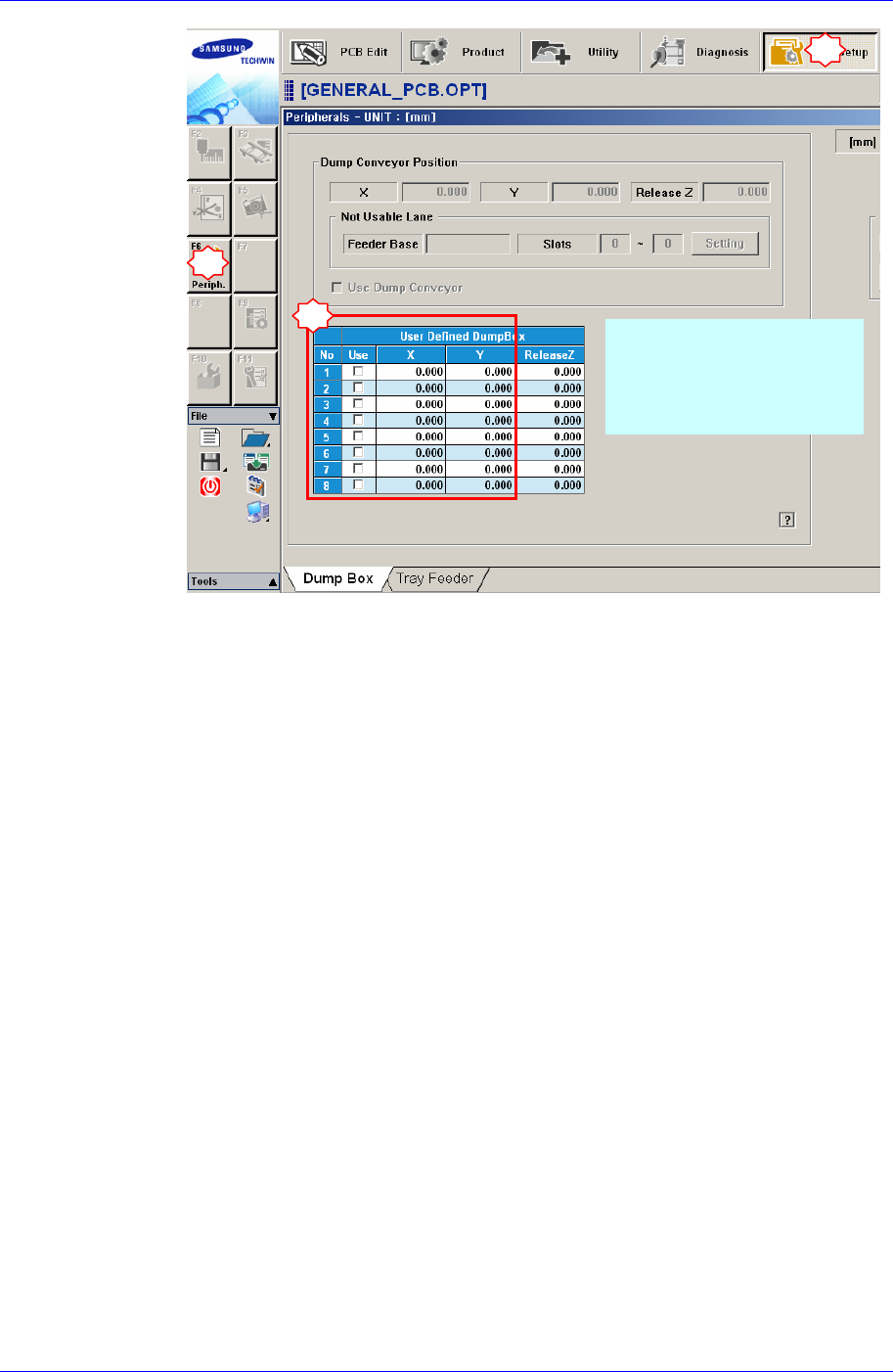

如果存在用户定义的垃圾
箱，则需要对所有垃圾箱重
新执行示教
X-Y Frame
6-13
滚珠丝杠替换次序
1. 同样执行马达更换步骤No.1, No.2。

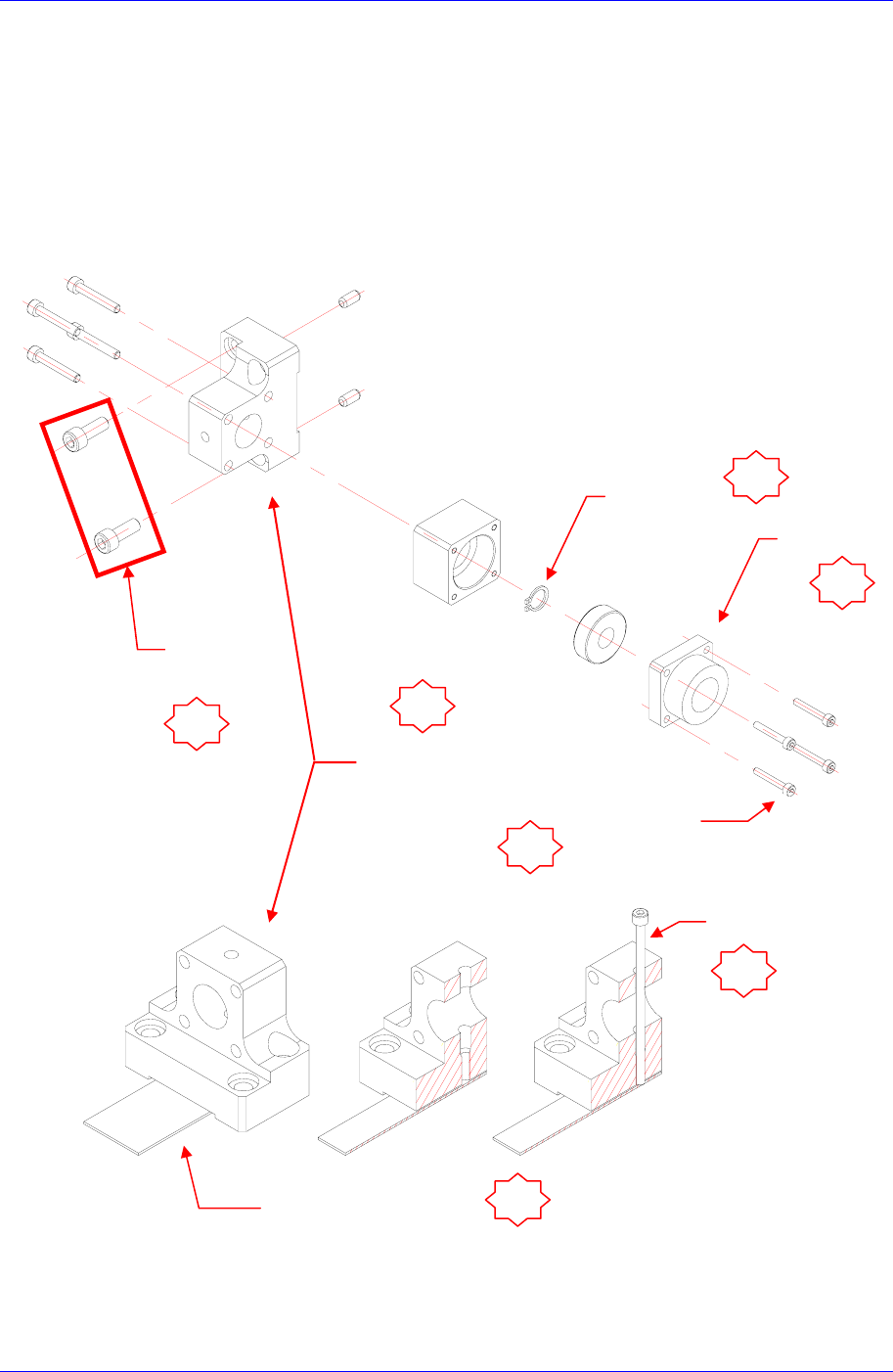

2. 为了分离Support Unit(No①)利用扳手除去固定螺丝A (M6-2个) (No②)，如下
图夹厚度为1mm的铁板(No③)后再利用M4(No④) Socket bolt进行拆卸
3. 然后为了分离Cushion(No⑤)除去固定螺丝B ,C 各(M4-4个)(No⑥)，用卡簧钳
除去组装在滚珠丝杠的弹性挡圈。
固定螺丝
(C)
Support Unit
固定螺丝
(A)
Snap Ring
1mm 厚度的铁板
M4 Socket Bolt
1
3
4
2
7
Cushion
5
6
Samsung Component Placer SM411 Service Manual
6-14

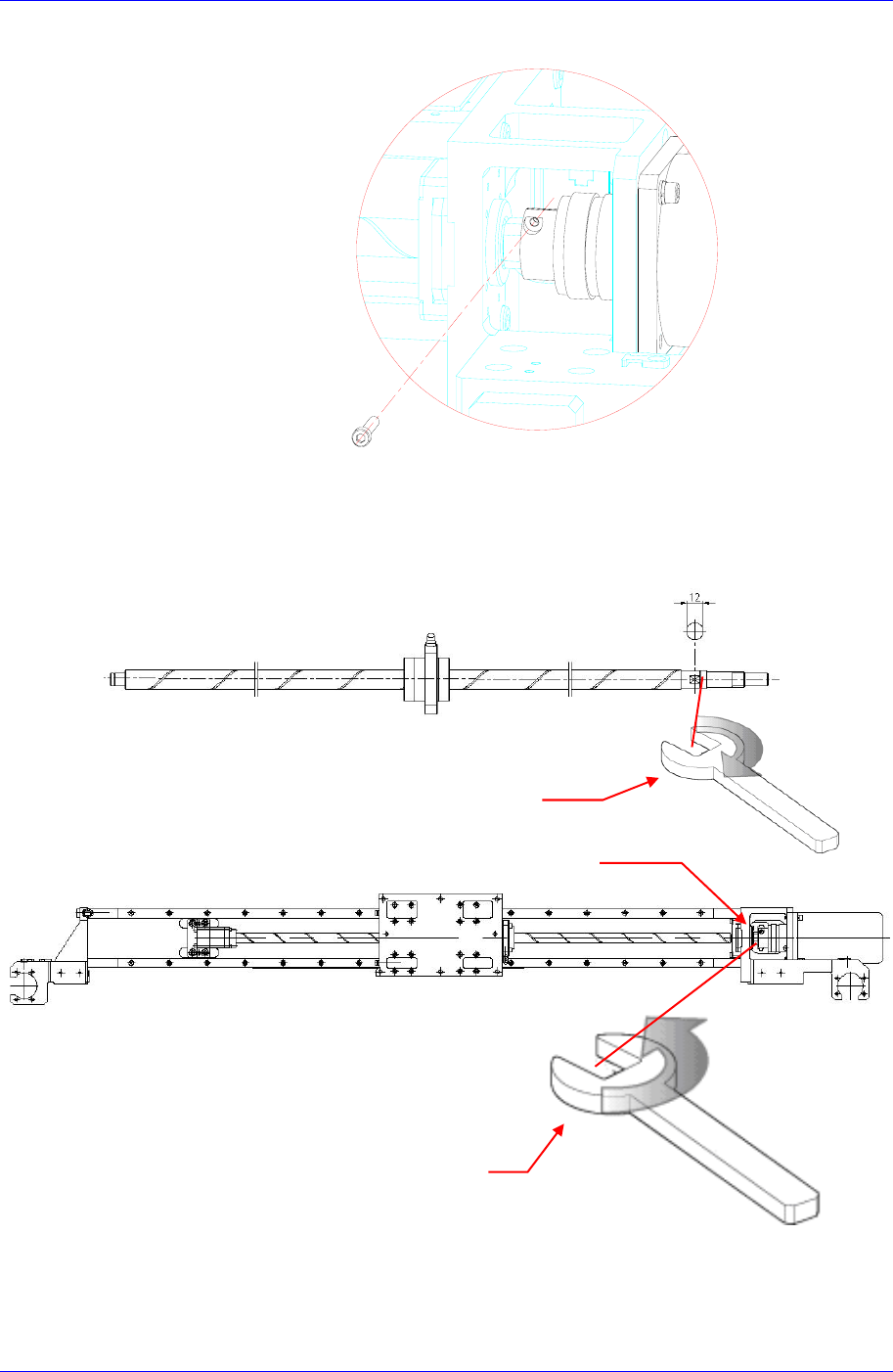

4. 请除去连接X轴马达和滚珠丝杠联轴器的Set Screw(M4)。
5. 为了拆卸Lock Nut(No④)，请使用Ball Screw 13mm, Lock Nut 24mm Spanner
拆卸Nock Nut。
Lock Nut
Spanner(27mm )
Spanner(13mm )
