Feeder Base & ANC 7-13 5. 作业完成后，打开设备前面的 Main Switch ，启动 PC 。 6. 请更新 ANC 的 Fiducial Position & Mark 。  请执行 ANC Fiducial T eaching (3.2.9 参考 ) 测定地点全区间 : 0.02 mm 以内测定地点全区间 : 0.02 mm 以内

Samsung Component Placer SM411 Service Manual

7-12

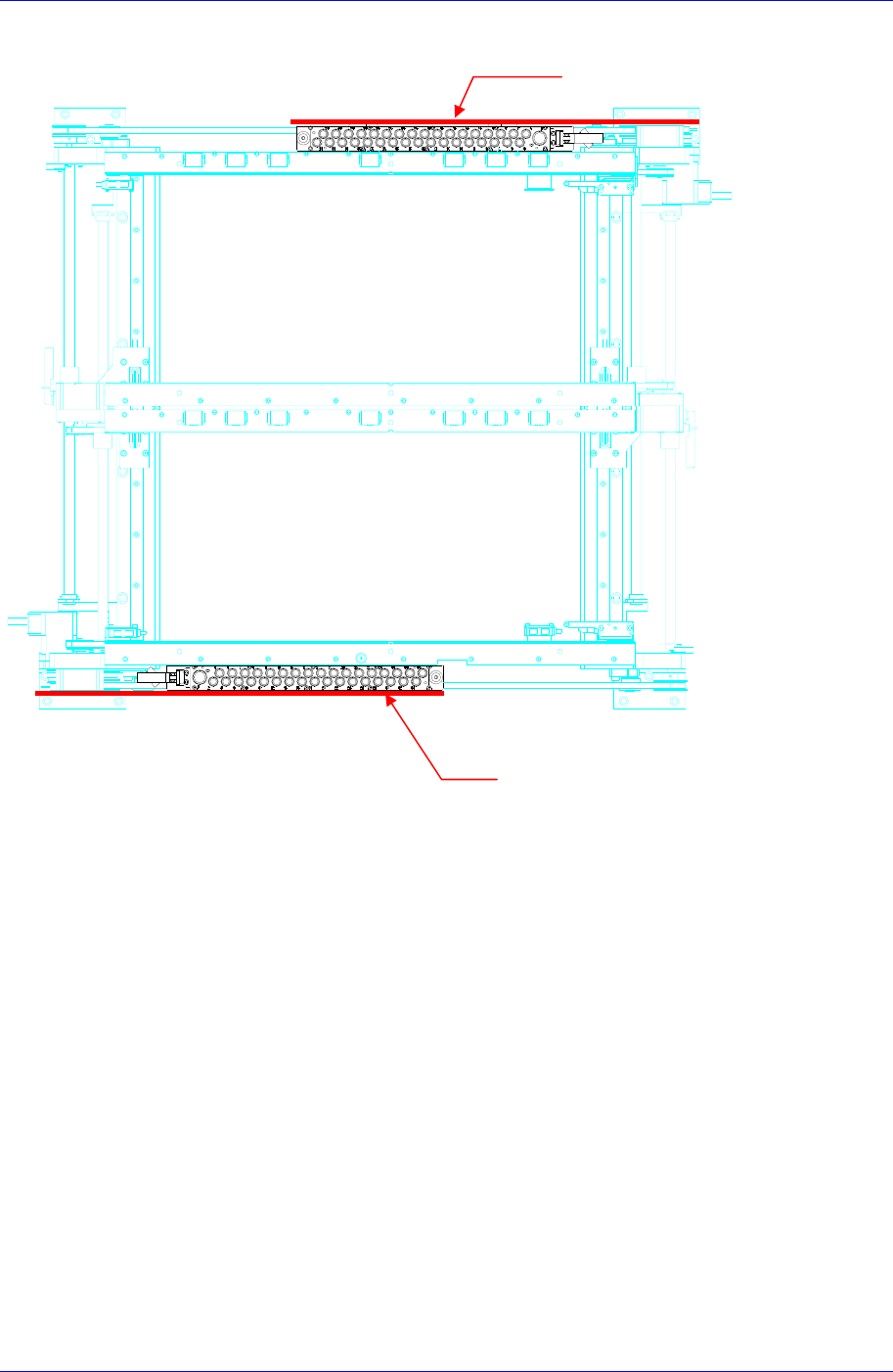

4. 组装新ANC Module。此时,确保器具组装程度X Gantry和ANC平行度: 0.02 m

m 以内。

 X 轴(Head)上附着Dial Gage，组装时与ANC的Main Body的平行度保持 0.

02mm以内。

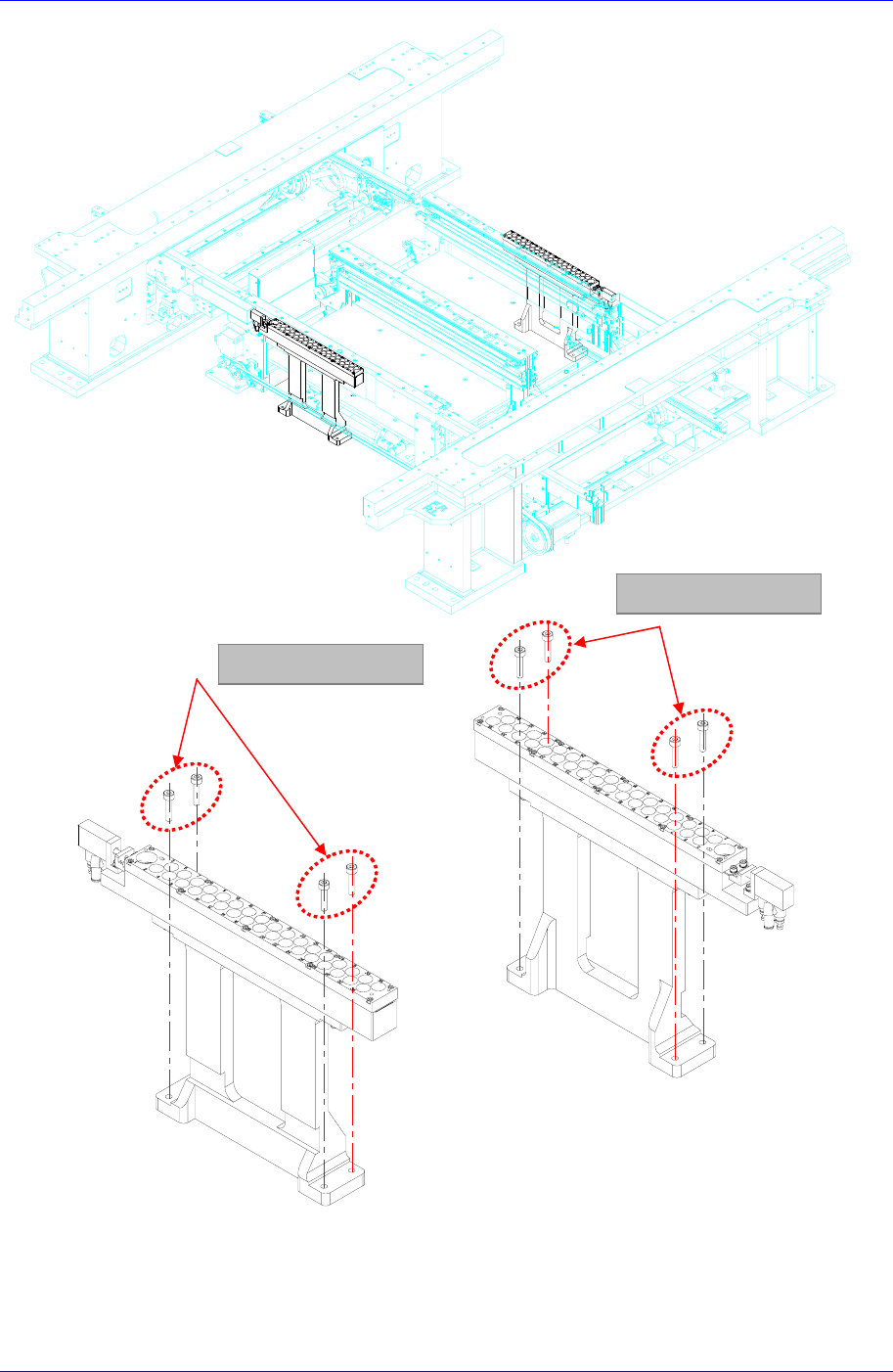

固定螺丝 (M5-4个)

Feeder Base & ANC

7-13

5. 作业完成后，打开设备前面的Main Switch，启动PC。

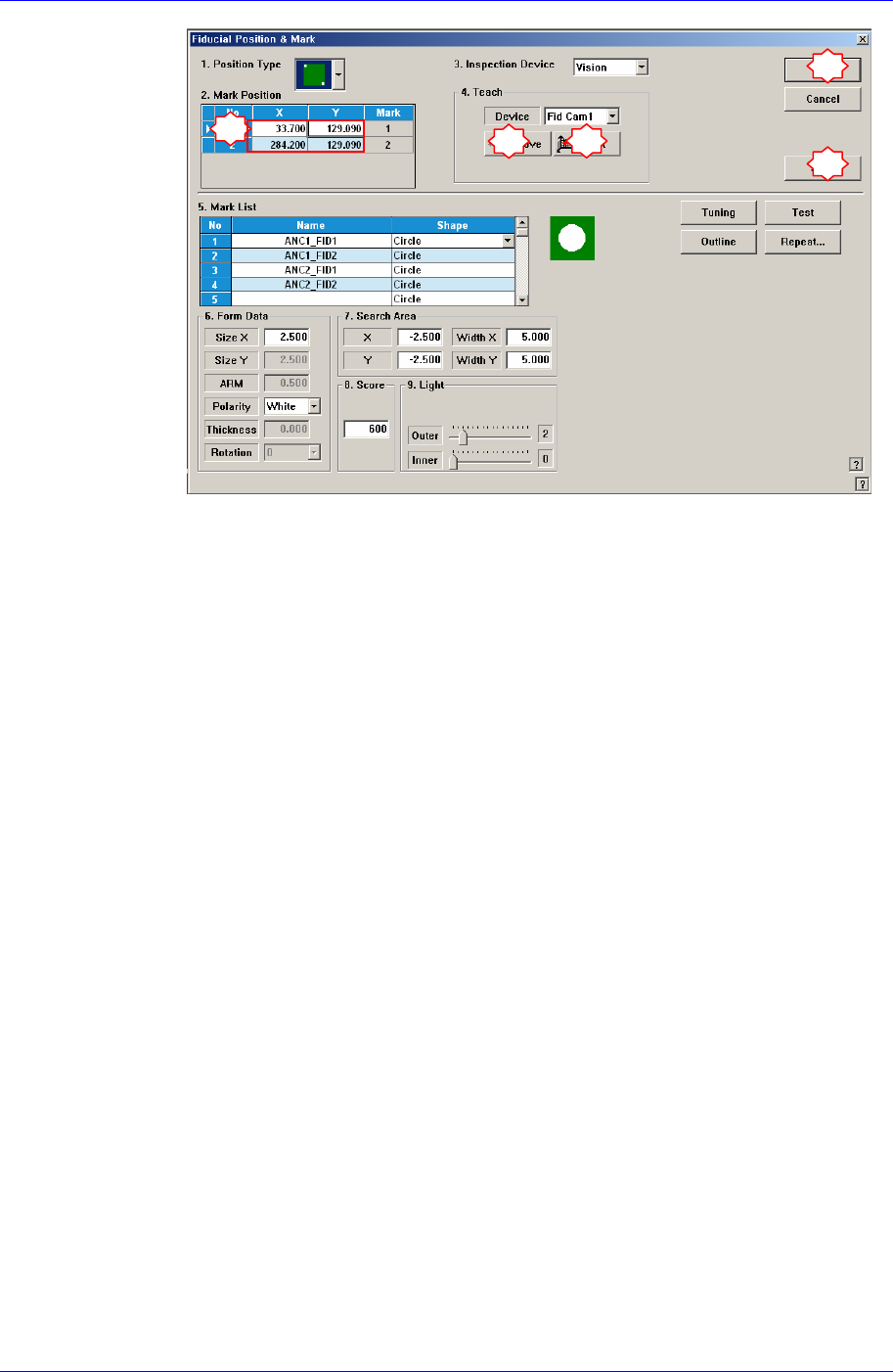

6. 请更新ANC的Fiducial Position & Mark。

 请执行ANC Fiducial Teaching (3.2.9

参考

)

测定地点全区间: 0.02 mm 以内

Samsung Component Placer SM411 Service Manual

7-14

 按Scan使Teaching坐标的误差X,Y diff值到0.005mm以内时为止反复进行补

正。

 为适用Scan补正的坐标，暂先关闭ANC画面，再重新打开。

 请确认ANC Pocket的 Position。
