Samsung Component Placer SM41 1 Service Manual 5-88 5.8.3. Lead Screw 와 Ball Screw  ① BALL SCREW  ② , ③ LEAD SCREW 同一号的拆卸方式也相同 Main Switch 关闭方向 ( 逆时针方向 )

Conveyor & BUT

5-87

4. 请执行更换1号Step Servo Motor的4号和5号阶段。

5.8. Lead Screw 及 Ball Screw 更换

5.8.1. 必要工具

 Tension Gage(U-505) or Push-Pull Gage

 Calipers

 (–) 螺丝刀全套

 T Wrench (其他提供工具) or Hex Wrench

5.8.2. 更换 Lead Screw 及 Ball Screw 时预先执行步骤

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 请正常关闭PC后，关闭设备前面的Main Switch。

Samsung Component Placer SM411 Service Manual

5-88

5.8.3. Lead Screw와 Ball Screw

 ① BALL SCREW

 ②, ③ LEAD SCREW

同一号的拆卸方式也相同

Main Switch 关闭方

向(逆时针方向)

Conveyor & BUT

5-89

5.8.3.1. 更换 1号 Ball Screw

Exit Station 的 Ball Screw 更换方法

1. 请执行 “5.8.2

更换

Lead Screw

及

Ball Screw

时预先执行步骤

2. ”(5-87

页

)” 。

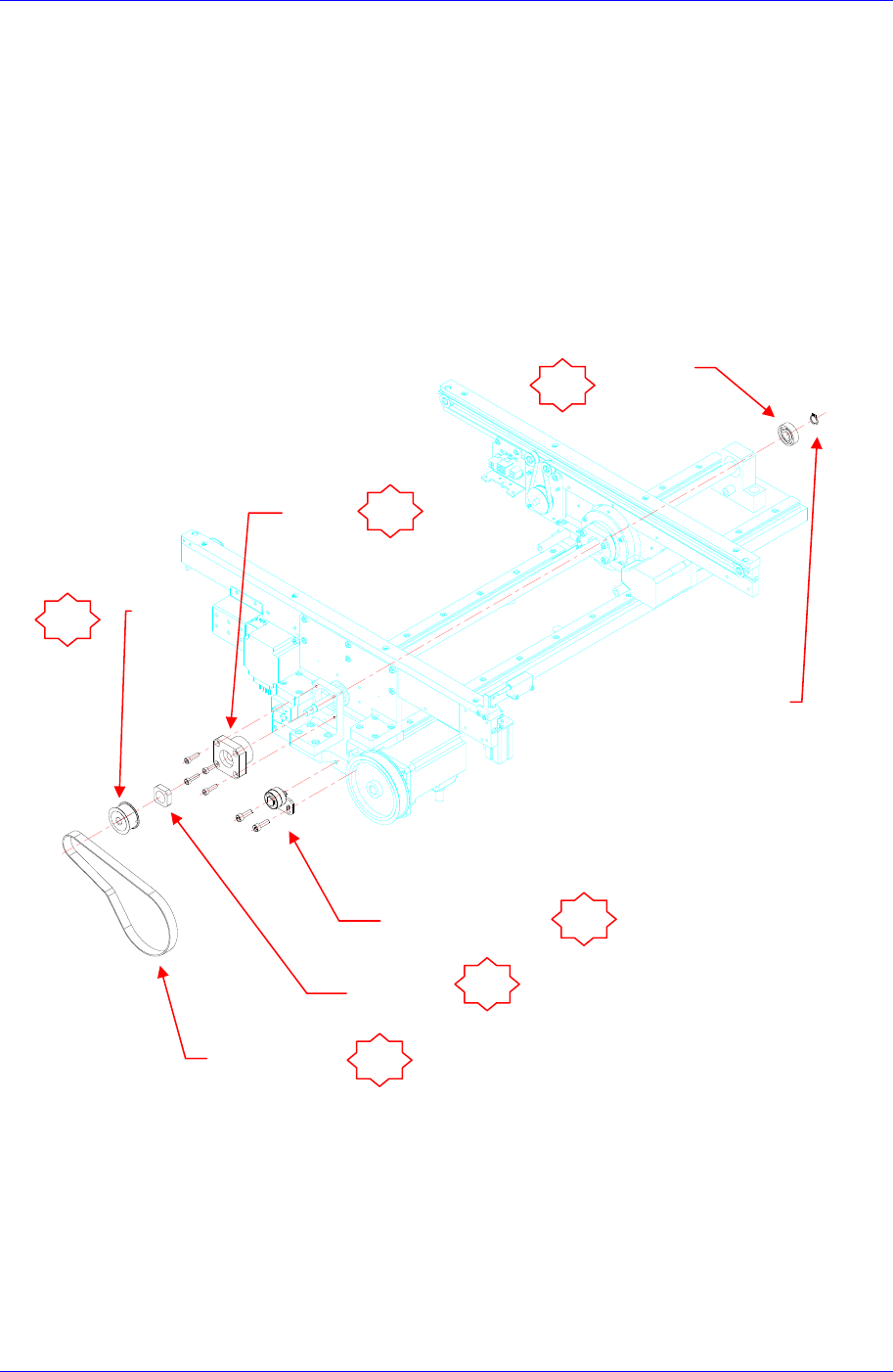

3. 为了分离轴承(No①)，用卡簧钳除去弹性挡圈后除去轴承。

4. 拧开Bracket(No②)固定螺丝(M3-2个)后分离Belt、拧开Motor-Pulley的 Set Scre

w(M3-2个)(No④)后分离滑轮。

5. 用扳手分离Lock Nut(No⑤)。最后拧开固定FK10(No⑥)的固定螺丝(M3-4 个)

进行分离。

6. 拧开Ball Screw Nut(No①)的固定螺丝(M4-4个)进行分离后，拧开固定Shuttle

Width Nut Assy的固定螺丝(M4-4个)(No②)向下图的箭头方向移动到Ball Screw

的中心。

Tension Bracket

Pulley

Timing Belt

FK10

Bearing

Snap Ring

Lock Nut

EXIT STATION
