Samsung Component Placer SM41 1 Service Manual 4-76 13. R 轴传感器 dog 组装时，请参照下图的设置。 14. 完成组装后，确认 Ball spline Nut 周边有无污渍，利用真空清扫仪清扫干净。 如果 Ball spline Nut 中流入污渍，影像设备性能。 15. 需要执行以下 Calibration 作业。 Detect Z Offset 와 R Offset C…
Head Module
4-75
8. 插入Ball spline Nut后利用固定螺丝(M2–4个)，把Ball spline Nut组装在Spline
Housing Ass’y。
9. 从下往上插入Ball spline，Ball spline上组装接头后把弹簧连接到slidu body。
10. 打开设备前面的Main Switch，启动PC。
11. 利用示教框，慢慢旋转替换的头部，通过fly camera确认喷嘴座的偏心旋转程
度. 微调假组装的Ball splineNut直到喷嘴座不偏心旋转为止. (可以如下图手动
旋转，肉眼确认偏心程度，但不建议这么做)
12. 完成微细调整，请固定好固定螺丝。
Samsung Component Placer SM411 Service Manual
4-76
13. R轴传感器dog组装时，请参照下图的设置。
14. 完成组装后，确认Ball spline Nut周边有无污渍，利用真空清扫仪清扫干净。
如果 Ball spline Nut中流入污渍，影像设备性能。
15. 需要执行以下 Calibration作业。
Detect Z Offset 와 R Offset Calibration 执行 (请参照 “3.2.10.2 Head Z / R
Offset Calibration“ )
Head Offset Calibration 执行 (请参照 “3.2.10.4 Head Offset Calibration” )
Fly-Camera Sacle Calibration 执行 (请参照 “3.2.10.5 Fly Camera Scale
Calibration” )
Fly-Camera Offset Calibration 执行 (请参照 “3.2.10.6 Fly Camera Offset
Calibration” )
Fly to Fix Camera Offset Calibration 详细的事项请参考 “3.2.10.7 Fly to Fix
Camera & Fly Runout Offset Calibration (3-61
页
)”
16. 完成校正后，为确认是否正常贴装部件，请执行测试。
Spindle Housing Ass’y 替换次序
2. 同样地执行到Ball spline 替换次序 No.1~No.4。
3. 考虑作业简便性请参考 ‘4.4.3 Flying Vision (4-13
页
)’ 分离照明部Module。
4. 把Spindle下降到可以用扳手对喷嘴Holder的六角部分进行作业的位置。
R轴home sensor dog
(Top View)
R轴辅助传感器dog
(Bottom View)
Head Module
4-77
警告
主轴的下降防止 Spline Nut受力过大，吸嘴固定器的六角部分
(B)能进入扳手的最小单位进行下降。

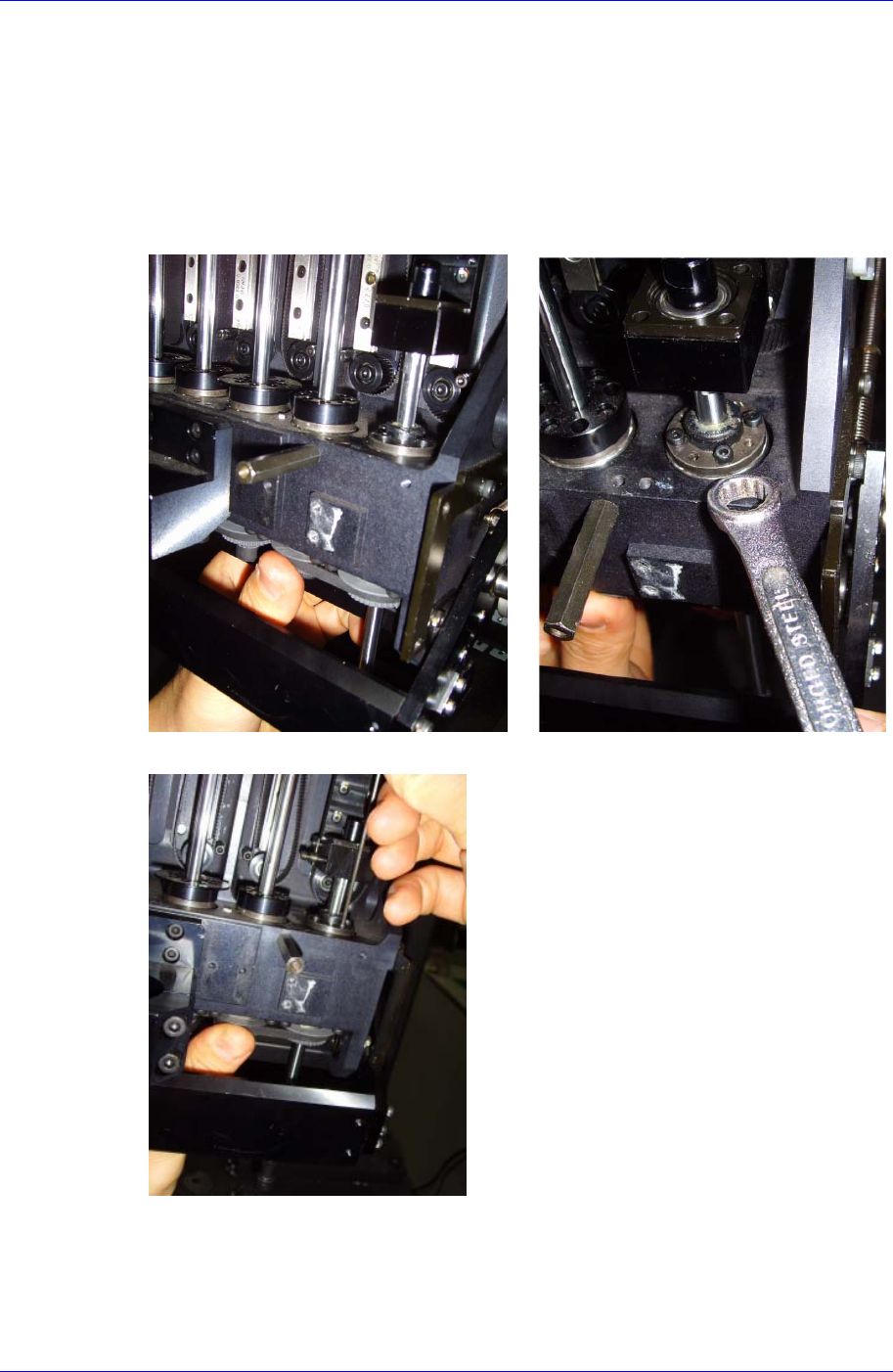

5. 用5mm扳手扣住Spindle槽（A）. 用8mm扳手扣住喷嘴Holder的六角部分（B）
后，用相同等力量把5mm扳手按逆时针方向、把8mm扳手按顺时针方向旋转分
离喷嘴Holder。
Nozzle Holer
