Head Module 4-43 6. 首先除去绑在 TIE MOUNT 的 Cable T ie 后使用扳手除去 T ie Mount 的固定螺丝 ( M3-1 개 )(No ① ) 。轻轻拧开剩下的固定螺丝 (M3-1 개 )(No ② ) 如下图旋转 T ie moun t 后再利用扳手除去 Swing Motor 的固定螺丝 (M4-3 개 )(No ③ ) ，分离松弛的 Ti m i n g Belt 。

Samsung Component Placer SM411 Service Manual

4-42

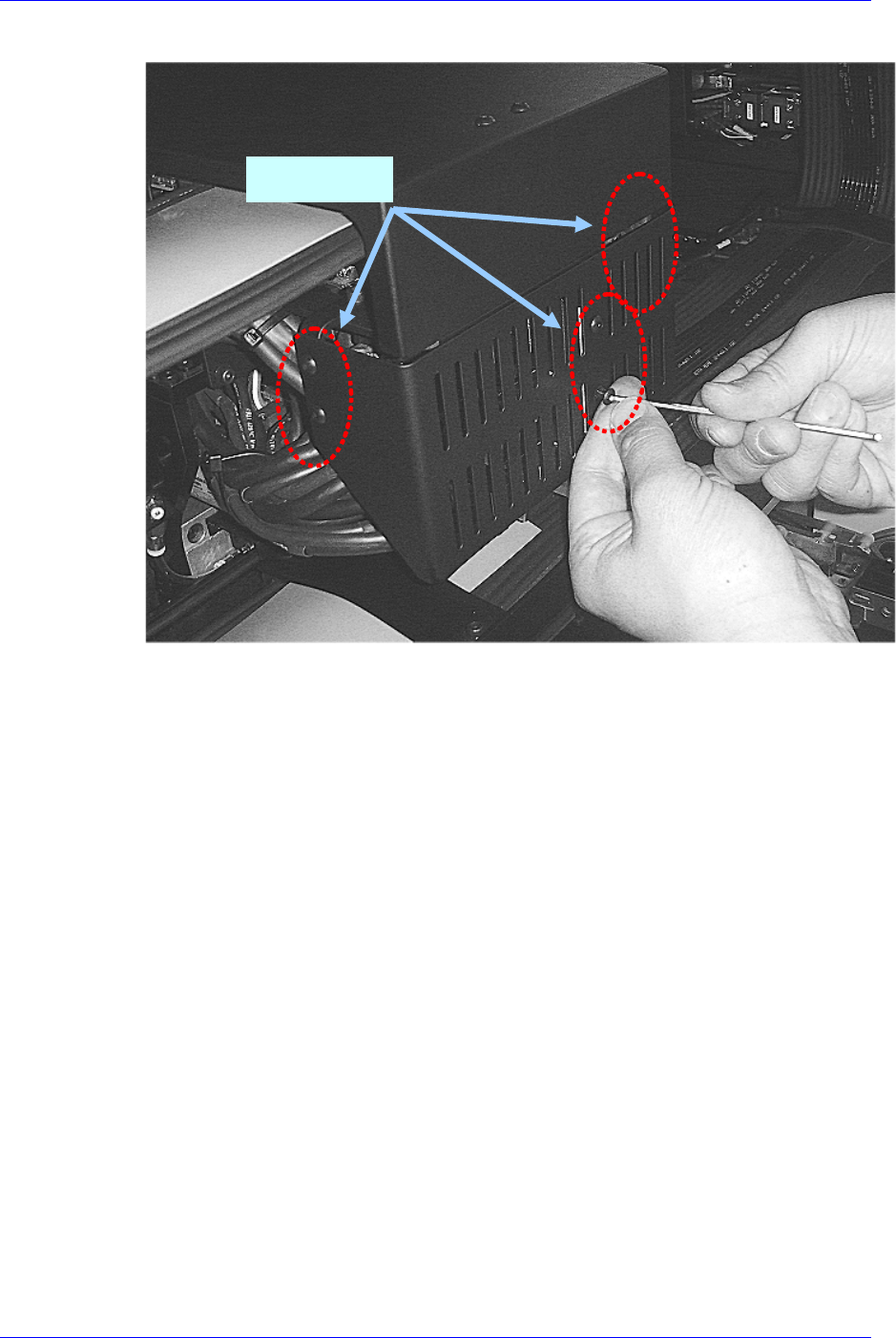

4. 为了拆卸Swing马达的电缆，拧开下图中固定盖的固定螺丝（M2.5-6个）。

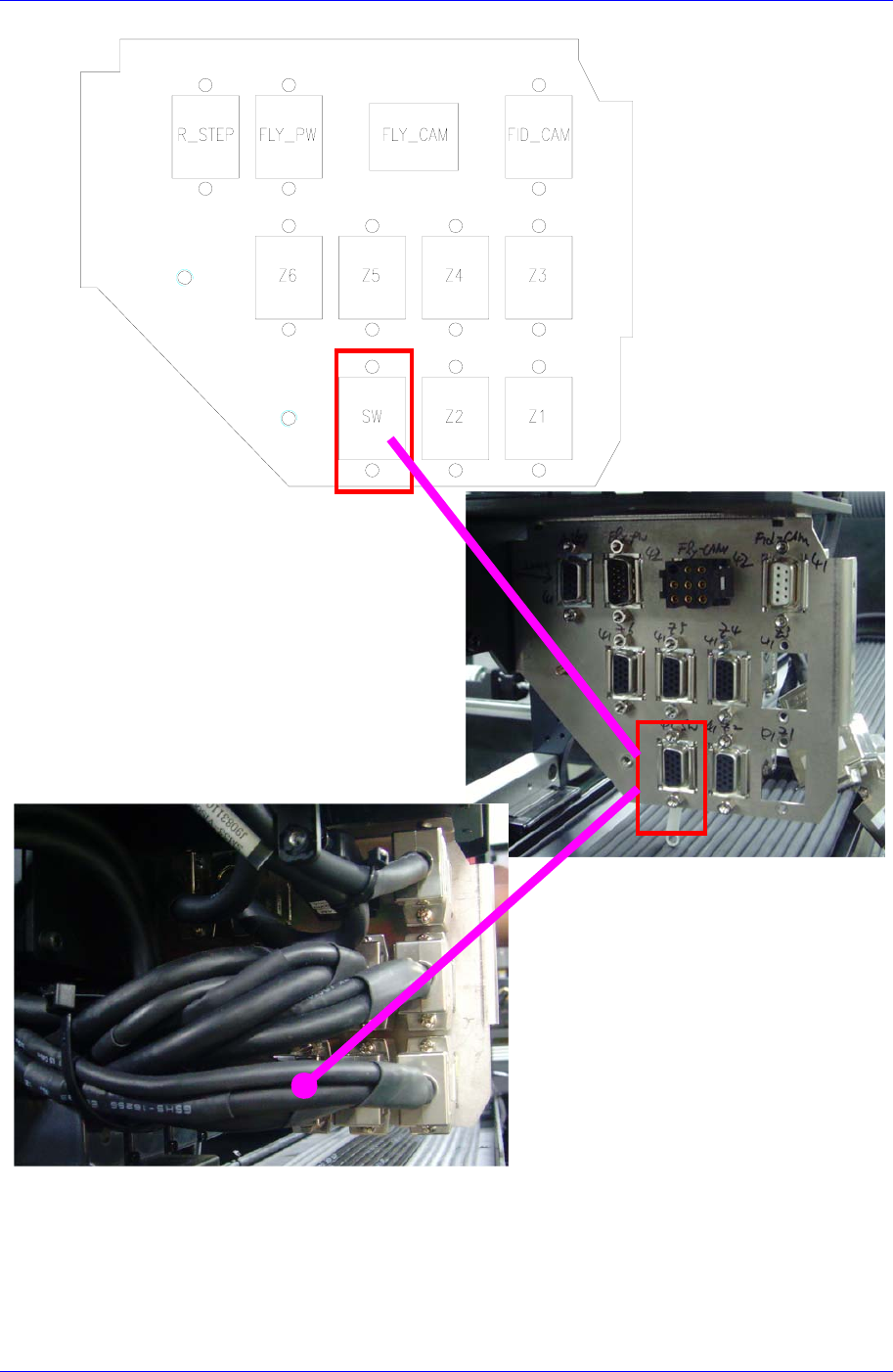

5. 请参照下图的head bracket的带状电缆构成，分离Swing马达相关的电缆。

Fixing Bolt

Head Module

4-43

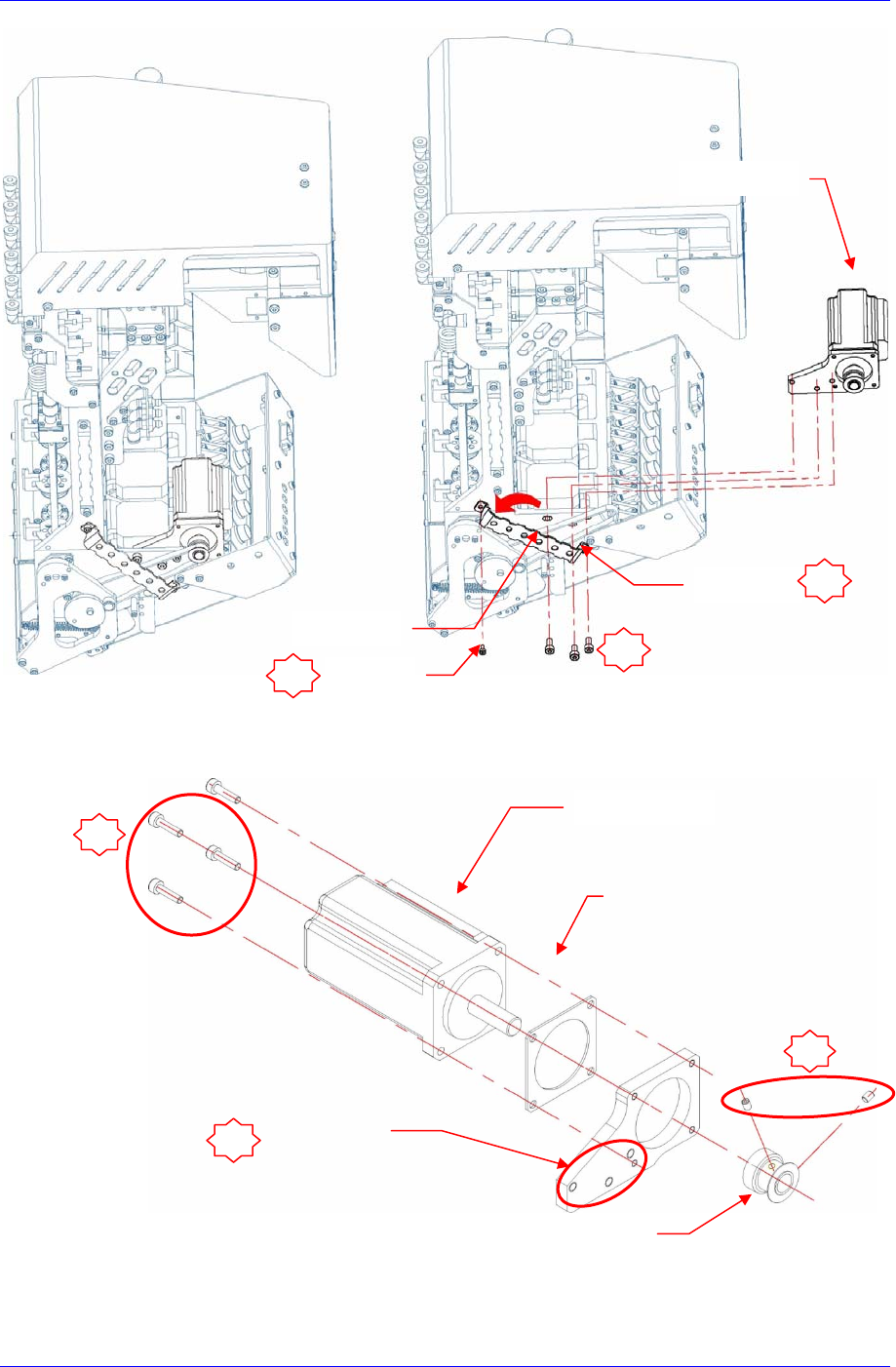

6. 首先除去绑在TIE MOUNT的Cable Tie后使用扳手除去Tie Mount的固定螺丝(

M3-1개)(No①)。轻轻拧开剩下的固定螺丝(M3-1개)(No②)如下图旋转Tie moun

t后再利用扳手除去Swing Motor的固定螺丝(M4-3개)(No③)，分离松弛的Timin

g Belt。

Samsung Component Placer SM411 Service Manual

4-44

7. 请使用扳手从Bracket除去下图中的固定Swing Motor的固定螺丝（M4-4个）(N

o③)后，用扳手除去滑轮的固定螺丝(M3-2个)(No④)分离马达。

 同步齿型带交换或除去后，重新组装皮带时，请如下操作。

 拧松上图1号固定螺丝(M3-2个)，确保电动机活动空间。

Swing Motor

Tie Mount

Isolator

Swing Motor

Motor Braket

Fixing Bolt

Pulley

螺丝钉
