Samsung Component Placer SM41 1 Service Manual 5-70 5, 8 号 T iming Belt T ension 测量位置 7 号 T iming Belt T ension 测量位置
Conveyor & BUT
5-69

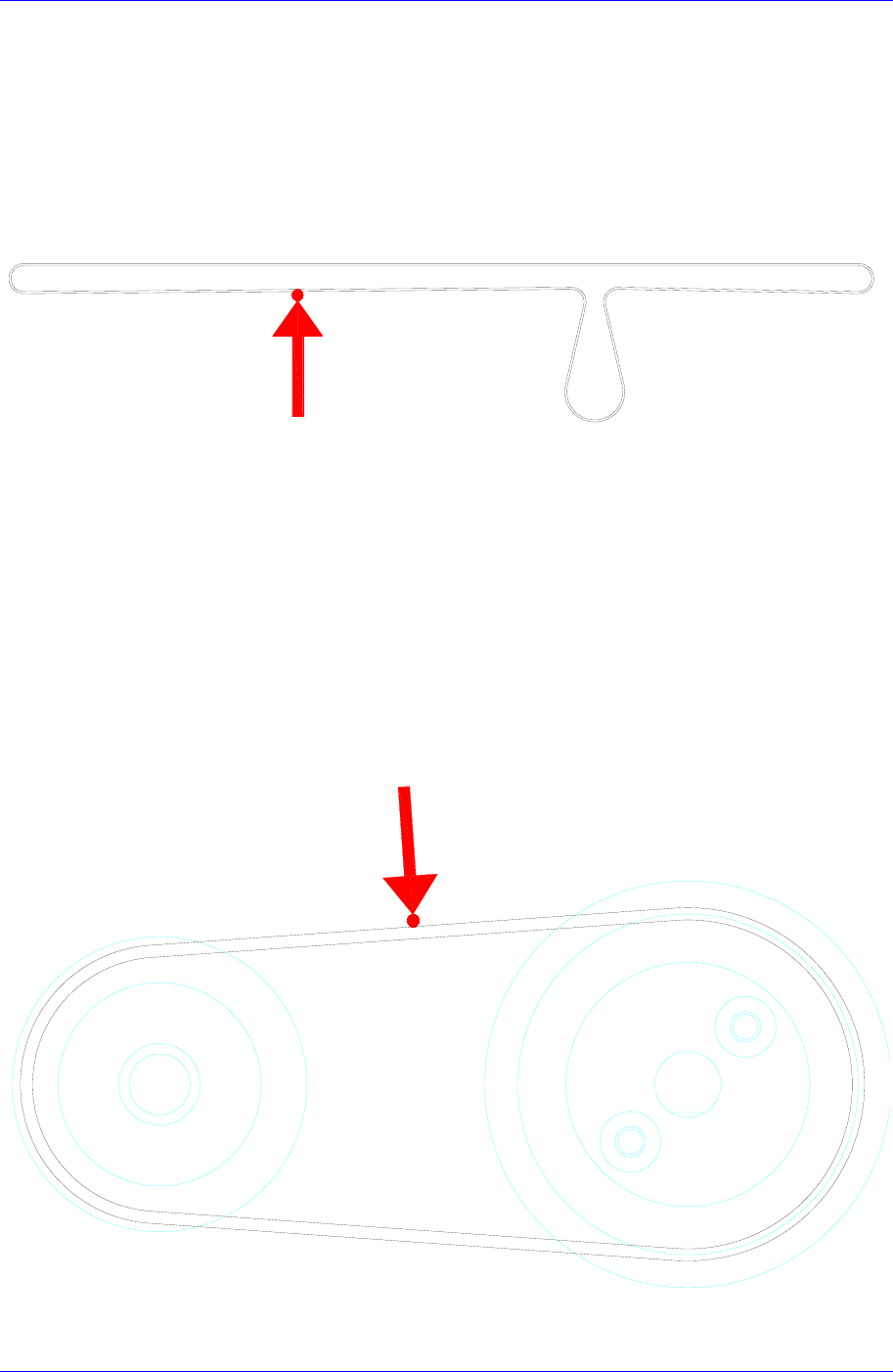

3号 Timing Belt Tension测量位置
4, 6号 Timing Belt Tension测量位置
Samsung Component Placer SM411 Service Manual
5-70
5, 8号 Timing Belt Tension测量位置
7号
Timing Belt Tension测量位置
Conveyor & BUT
5-71
2. 完成作业后打开设备正面的总开关，重新启动PC。

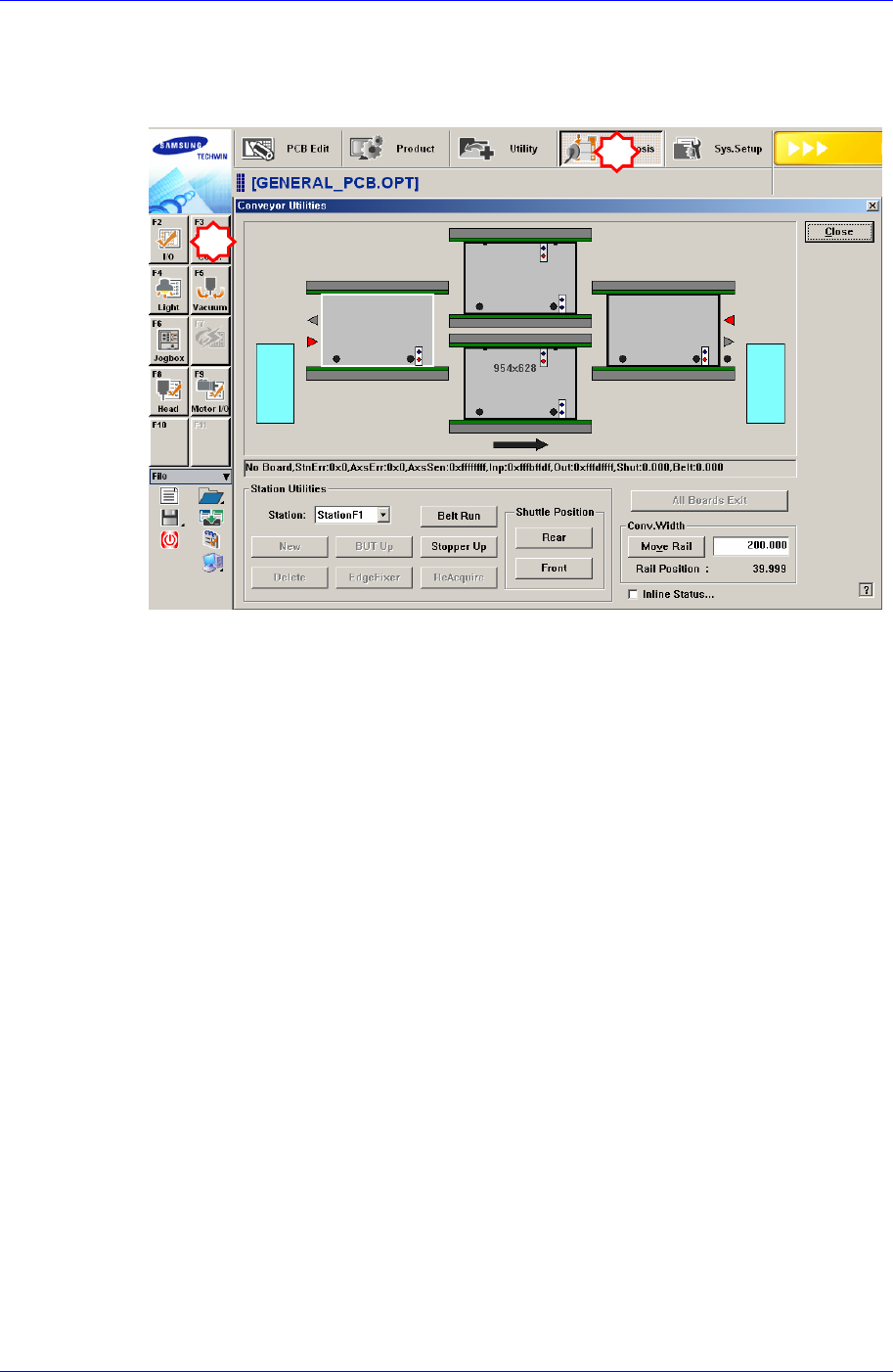

3. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击
<Belt Run>按钮确认Belt是否正常工作。
5.7. 电动机 替换
5.7.1. 必要工具
Tension Gage(U-505) or Sonic Tension Meter
Calipers
(-) 螺丝刀全套
T Wrench (其他提供工具) or Hex Wrench
1
2
