Samsung Component Placer SM41 1 Service Manual 5-74 5.7.3.1. 更换 Entry 领域的马达 更换 1 号 Step Servo Motor 1. 请执行 “5.7.2 更换马达时的事先执 行步骤 (5-72 页 ) ” 。 2. 拧开下图中的马达 固定螺丝（ M4-4 个） (No ① ) 从滑轮中分离松弛 的 T iming Belt 后，分离固定螺丝 (M3-2 个 )(N…
Conveyor & BUT
5-73
5.7.3. Conveyor Motor

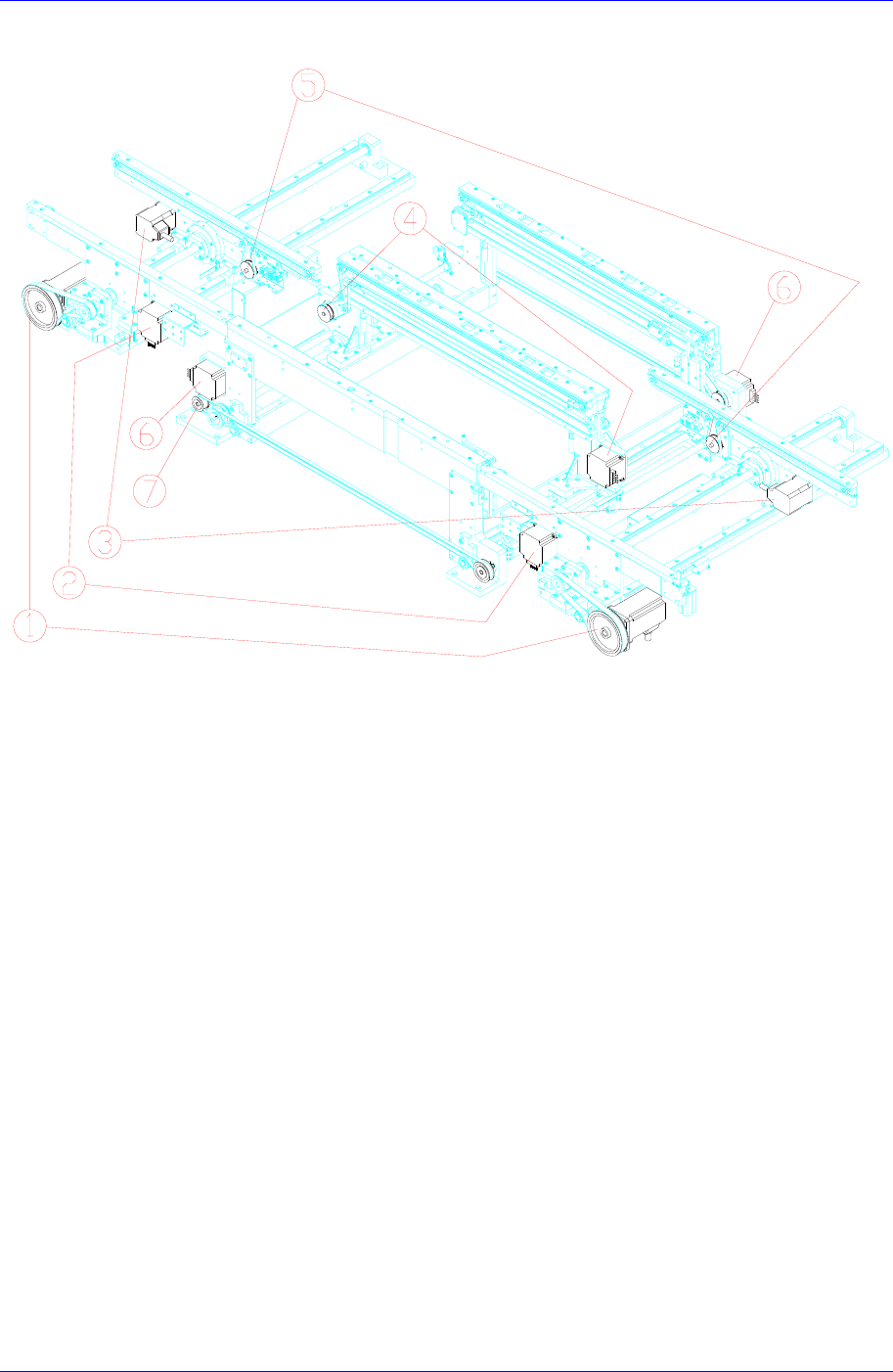

马达的种类
① STEP SERVO MOTOR 50W
②, ④, ⑤, ⑥, ⑦ STEP MOTOR
③ STEP SERVO MOTOR 30W
同一号的拆卸方式也相同
ENTRY STATION
EXIT STATION
WORK ZONE
Samsung Component Placer SM411 Service Manual
5-74
5.7.3.1. 更换 Entry 领域的马达
更换 1号 Step Servo Motor
1. 请执行 “5.7.2 更换马达时的事先执行步骤(5-72
页
)” 。
2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
1
2
Motor- Pulley
Timing Belt
固定螺丝
ENTRY STATION
ENTRY STATION
Conveyor & BUT
5-75
3. 更换马达后进行再组装时，请按下列事项进行设置。
PULLEY_W_MOTOR上连接 M4*8, M4*10 (图1)
组装时PULLEY_S_W_NUT 和 PULLEY_W_MOTOR要处于一条直线上
(图2)
组装时PULLEY_S_W_NUT 和 PULLEY_W_MOTOR要处于一条直线上。
组装马达后参考Tension基准，测定Tension并进行补正。
Tension基准值请参考 “Table 5-1( 5-67)
4. 完成作业后打开设备正面的总开关，重新启动PC。
5. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击
<Belt Run>按钮确认Belt是否正常工作。
图1 图2
图3
1
