5.8.3.2. 更换 2号 Lead Screw
1. 请执行 “5.8.2
更换
Lead Screw
及
Ball Screw
时预先执行步骤
2. ”(5-87
页
)” 。

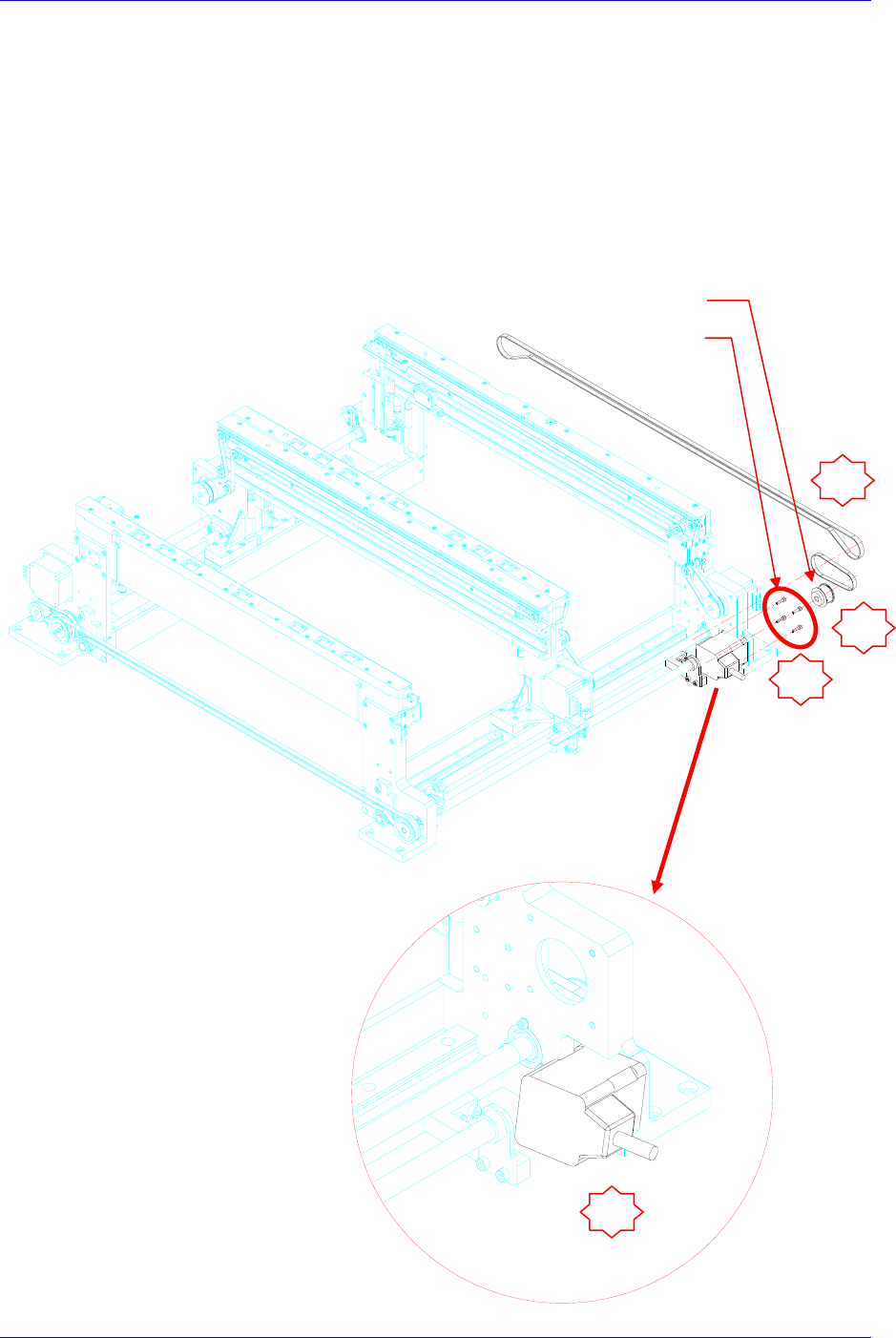

3. 利用1号Belt的弹性手工进行分离后，拧开固定马达的固定螺丝(M4-4个)(No②)
进行分离。
4. 然后拧开Motor-Pulley的Set Screw(M3-2个)(No③)分离滑轮后，如下图(No④)倾
斜马达进行分离。
1
固定螺丝
Motor- Pulley
4
2
Samsung Component Placer SM411 Service Manual
5-94

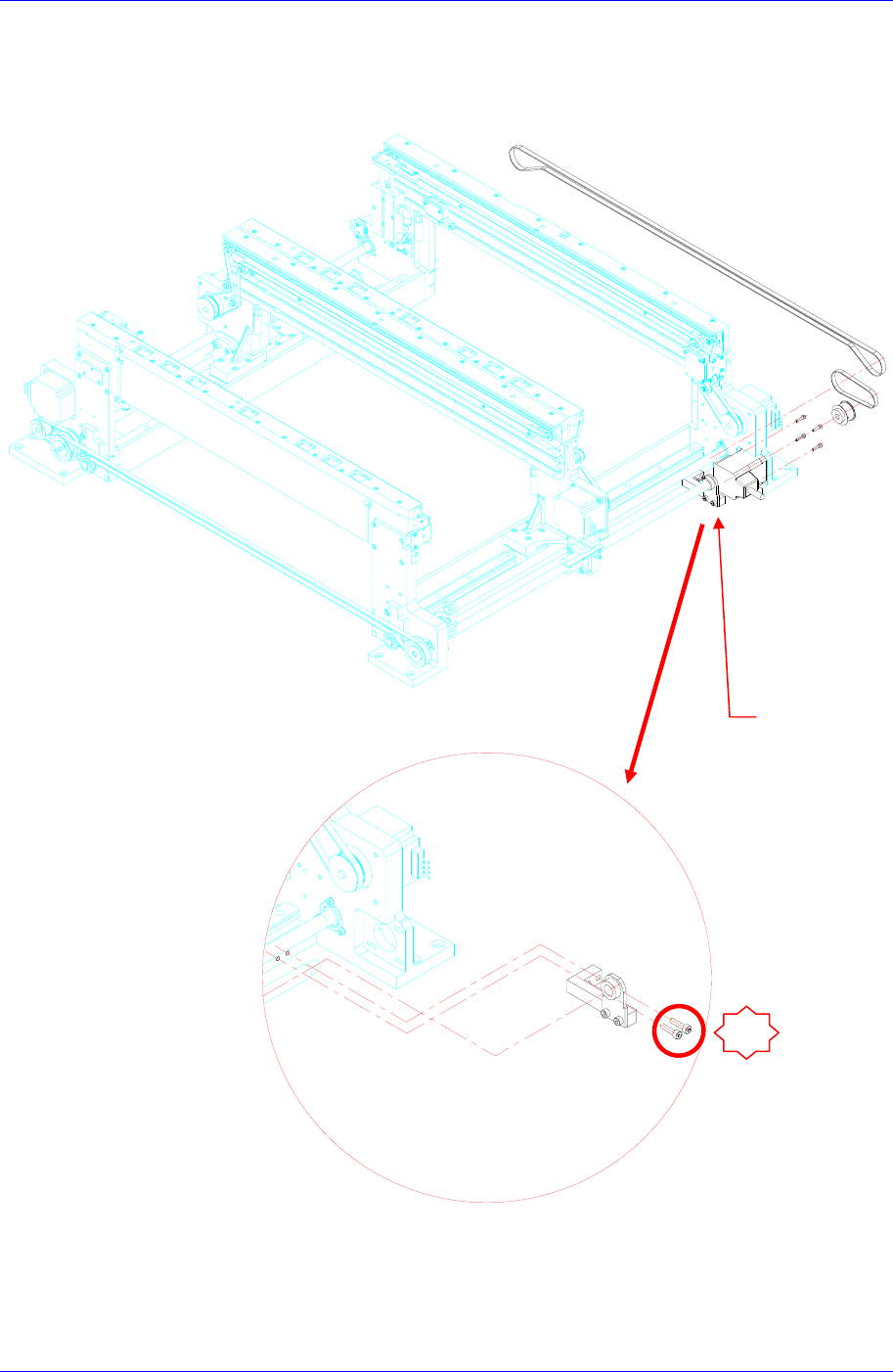

5. 拧开固定Support Unit的固定螺丝(M4-2个)(No①)分离Support Unit。
6. 利用1号Belt的弹性手工进行分离后。 拧开Motor-Pulley的 Set Screw(M3-2개)(
No.②)后分离滑轮。

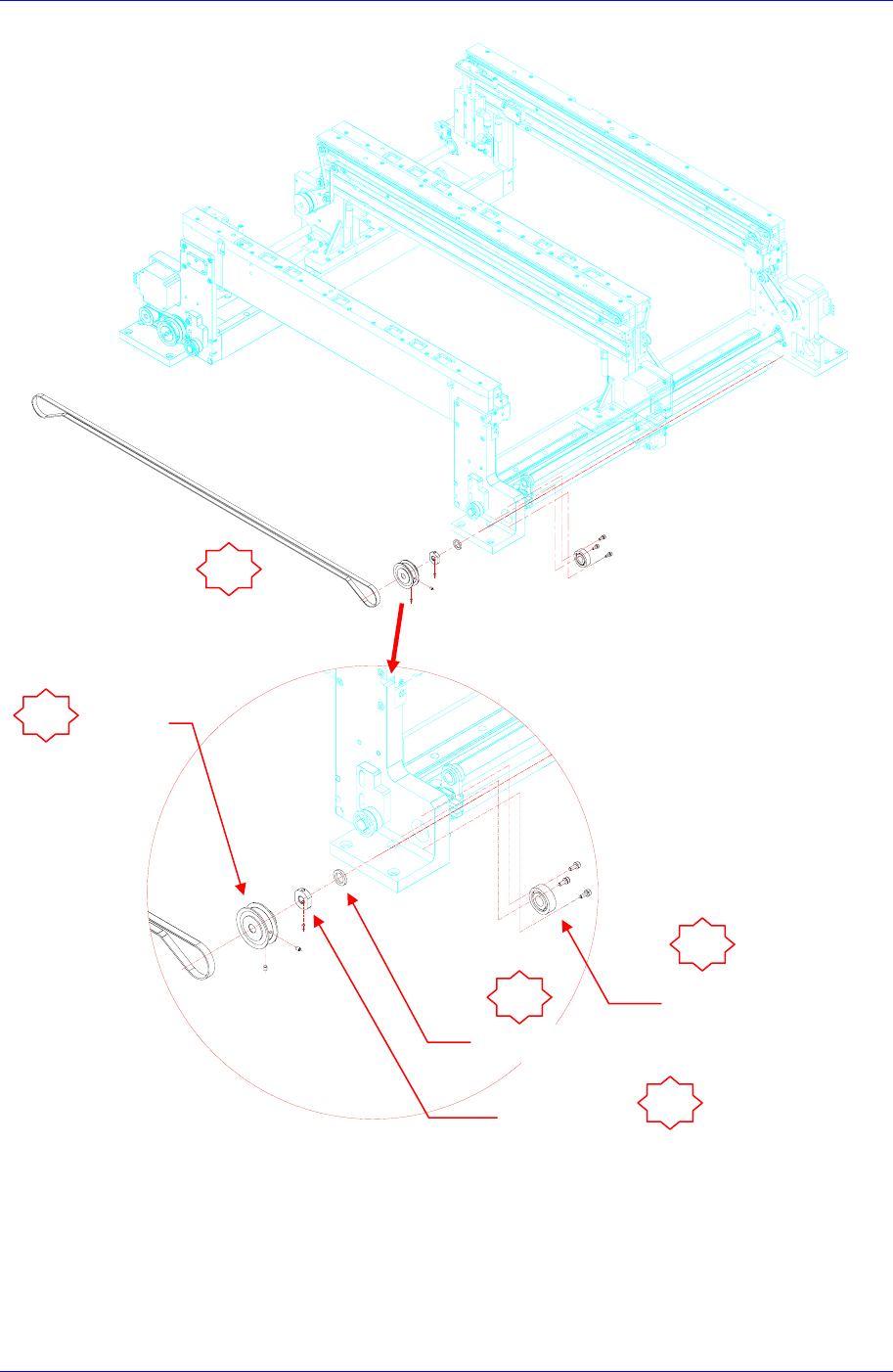

7. 拧开固定轴承的固定螺丝(M4-3个)(No.③)分离轴承后，依次分离Bearing Nut(N
o.④)和 Bearing Spacer(No.⑤)。
Support Unit
1
Conveyor & BUT
5-95
8. 如下图(No.①)把Work Front Move和 Work Rear Move移动到最末端后，拧开
第2张图中固定Lead Screw Nut(No.②的固定螺丝(M3-4个)(No.③)后向箭头方向
进行分离。
2
1
4
Bearing
Bearing Nut
Bearing Spacer
Pulley
