Boar d Ass’y 12-21 Camera I/O Board 1. 操作示教框把 Head Assembly 最大限度地往两边移动。 2. 关闭 PC 后关闭设备前面的 Main Switch 。 3. 请分离连接在 Board 的 Camera Cable 。 4. 利用扳手分离 Camera Cover 。 Main Switch 关闭方 向 ( 逆时针方向 )
Samsung Component Placer SM411 Service Manual
12-20

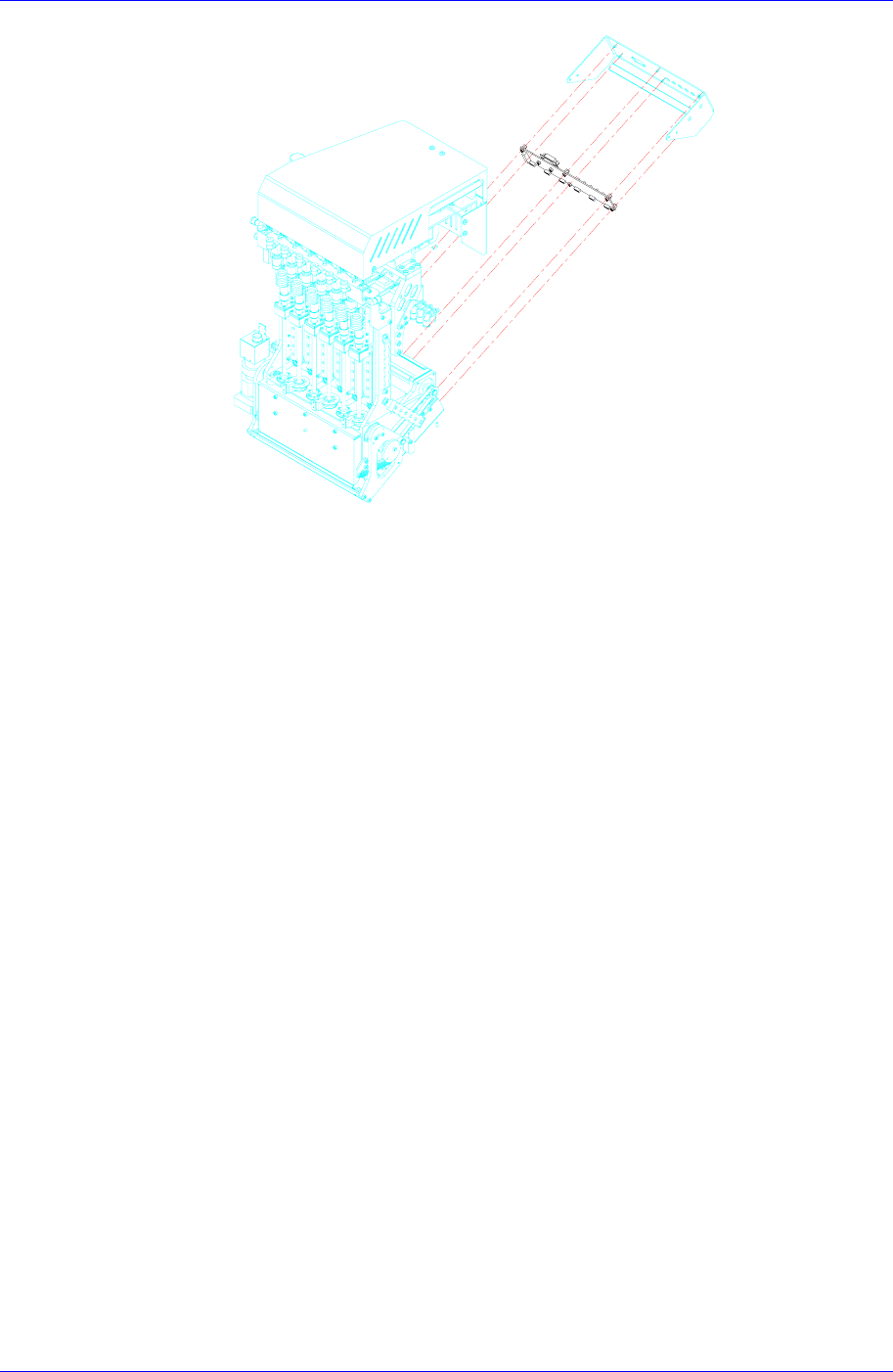

5. 替换Board后连接 Air Tube，按照拆卸的倒序进行组装。
6. 打开设备前面的Main Switch后参照 “4.10 Vacuum/Blow” 设置头部Vacuum。
7. Va c. & B l o w Cabl e和Sol 的Cable Tie 作业时，防止与空压调整部分发生干扰
。
TIE
固定螺丝 4个
Board Ass’y
12-21
Camera I/O Board
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 关闭PC后关闭设备前面的Main Switch。
3. 请分离连接在Board的Camera Cable。
4. 利用扳手分离Camera Cover。
Main Switch 关闭方
向(逆时针方向)
Samsung Component Placer SM411 Service Manual
12-22
5. 利用螺丝刀拧开固定螺丝分离Board后替换Board。
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后，参照 “3.2.10.3 Light Mapping (3-45
页
)” 执行
Fly Camera关联照明的 Light Mapping。
