Samsung Component Placer SM41 1 Service Manual 12-18 CN4 CN5 CN6 CN7 CN10 CN1 1 CN2 CN3 CN1 3 CN8 CN9 CN 1 5 CN1 4 CN12 HEA D IO BOA R D 조 립 위치도 HEAD I/O BOARD 상대편 조립위치 CN2 HEAD ILL BD CN2 CN3 FLAT CABLE(HD CAN) CN4 HEAD…
Board Ass’y
12-17
ing。
CN1
CN3
CN2
CN4
CN5
CN6
HEAD ILL BOARD 상대편 조립위치
CN1 HEAD IO BD CN4
CN2 HEAD IO BD CN2
CN3 FLY OUTER LED BD
CN4 FID OUTTER BD
CN5 FID INNER BD
CN6
HEAD SIDE ILL
HEAD I/O BD SUPPORT 조립
HEAD I/O
BD 아래쪽
20mm
SUPPORT
사용할 것
좌측면 배선 우측면 배선
对面组装位置
BORAD ILL BOARD 前面基准右侧配线 BORAD ILL BOARD 前面基准左侧配线
BEAD I/O BD SUPPORT 组装
HEAD I/O
BD 下方
20mm
SUPPORT
使用

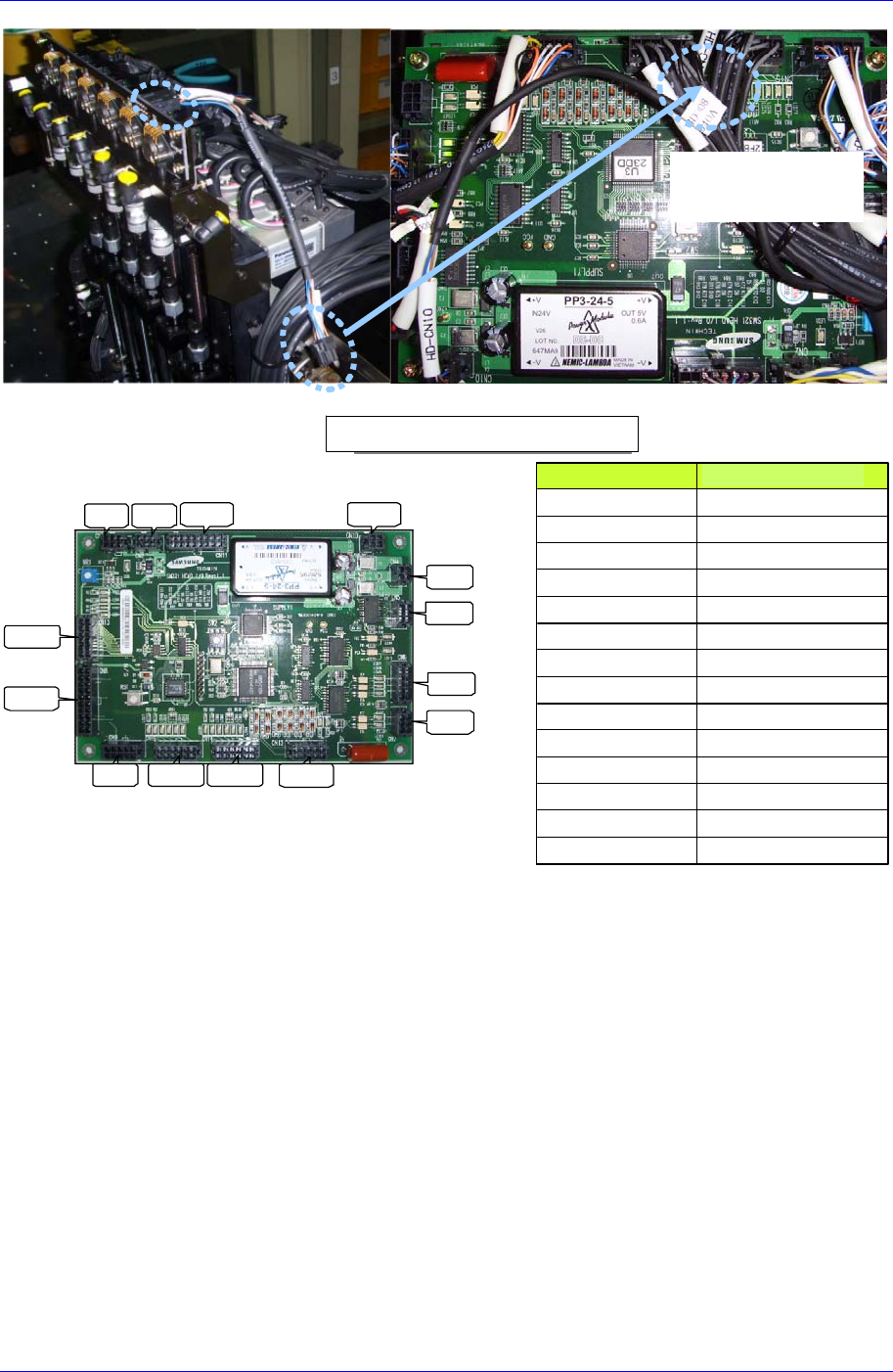

Samsung Component Placer SM411 Service Manual
12-18
CN4
CN5
CN6
CN7
CN10CN11
CN2CN3
CN13
CN8
CN9 CN15 CN14 CN12
HEAD IO BOARD 조립 위치도
HEAD I/O BOARD 상대편 조립위치
CN2 HEAD ILL BD CN2
CN3 FLAT CABLE(HD CAN)
CN4 HEAD ILL CN1
CN5 SIDE ILL UP/DN SOL
CN6 R AUX SENSOR
CN7 SIDE ILL U/D SENSOR
CN8 Z1~Z6 HOME SENSOR
CN9 R HOME SENSOR
CN10 SWING HOME SENSOR
CN11 FLAT CABLE(HD_PW, HD_SNS)
CN12 HEAD VAC SNS BD CN1
CN13 FLAT CABLE(HD SOL)
CN14 H1~H6 BLOW SOL
CN15 H1~H6 VAC SOL
HEAD VAC SNS
CABLE
配线
对面组装位置
HEAD IO BOARD 组装位置图
Board Ass’y
12-19
Vacuum Sensor Board
1. 操作示教框把Head Assembly最大限度地往两边移动。
2.
正常关闭PC后关闭设备前面的Main Switch，然后关掉Air阀。
3. 请分离连接在Board的Air Tube。
4. 利用Driver拧开Board的固定螺丝进行分离。
Main Switch关闭方
向(逆时针方向)
