Boar d Ass’y 12-29 6. 组装时为拆卸的倒序。 7. 打开设备前面的 Main Switch 后，测试相应板关联设备的动作，确认是否正常 。 12.4.5. Rear Lower 部 1. 请正常关闭 PC 后，关闭设备前面的 Main Switch 。 2. 利用 Driver 分离设备后盖。 Main Switch 关闭方 向 ( 逆时针方向 )
Samsung Component Placer SM411 Service Manual
12-28
①
BRACKET 조립
SCREW
M4*8으로 2개소 체결
② CONVEYOR BOARD 체결
SCREW M3*6으로 6개소 체결
우측면 후면
후면 우측부
③ Feeder IO BOARD 체결
SCREW M3*6으로 2개소체결
SUPPORT M3*30 4개소 체결
④ Feeder IO ExtentionBOARD 체결
SCREW M3*6으로 4개소체결
M3*6
M3*30
2개소 M4*8 "I" 마킹
②보드부착- SCREW
M3*6으로 4개소체결
M3*6

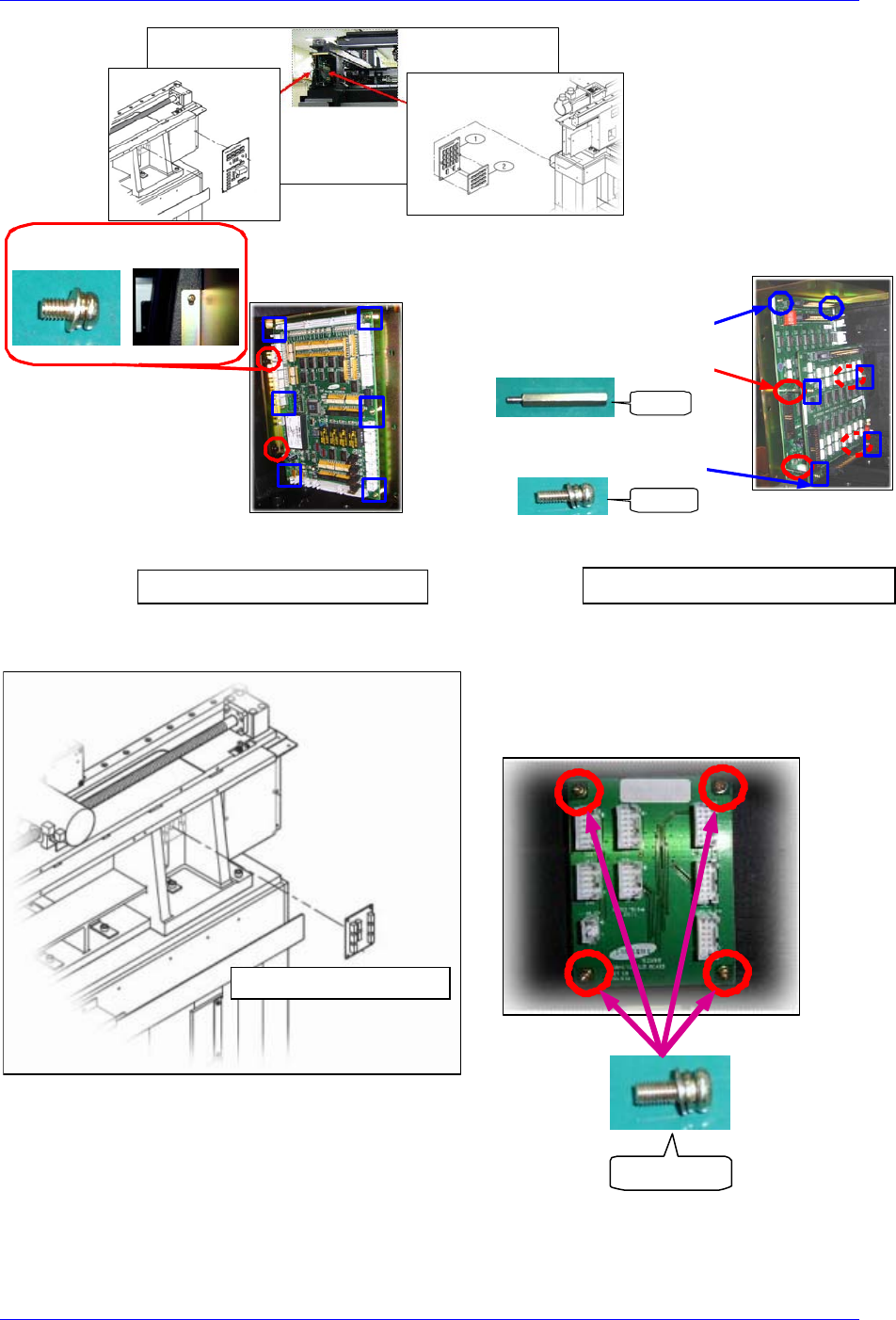

5. 利用Driver拧开固定螺丝分离相应Board后替换Board。
Conveyor Sub I/F Board
CAN CONVEYOR BOARD
FEEDER CONTROL BOARD
Board 进行组装 (M3-4个)
1. Bracket 进行组装
(M4-2个)
2. Conveyor Board
进行组装 (M3-6个)
3. Feeder I/O Board
进行组装 (M3-2个)
Support 进行组装 (M3-4个)
4. Feeder I/O Extention Board
进行组装 (M3-4个)
M4-8mm 2个“I” Marking
背
面右
侧部
Board Ass’y
12-29
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后，测试相应板关联设备的动作，确认是否正常
。
12.4.5. Rear Lower 部
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 利用Driver分离设备后盖。
Main Switch 关闭方
向(逆时针方向)
Samsung Component Placer SM411 Service Manual
12-30
Safety Control & DC Power Board
CN1 CN2
CN3
CN4
CN5
CN27
CN28
CN29
CN20
CN21
CN22
CN23
CN24
CN25
CN26
CN6
CN7
CN8
CN9
CN 10, 11, 12, 13 14, 15, 16, 17, 18, 19
CN27
CN29
SAFETY CONTROL & DC POWER BOARD 본체조립
① SUPPORT M3*30 부착
=> SAFETY CONTROL BOARD
SUPPORT[M3*50]으로 고정
* 플라스틱 커버는 가조립할 것.
M3*30
M3*50
M3*6
M5*10
1. Support M3＊30mm 进行组装
Safety Control Board Support (M3＊50mm)
部
控制面板P/W分配部
SAFETY CONTROL部
FEEDER P/W
SAFETY CONTROL分配部
SAFETY CONTROL & DC POWER BOARD 本体组装
