Conveyor & BUT 5-25 5.5. Conveyor 方向变更 5.5.1. 必要工具 +, - 螺丝刀全套 L-W rench 全套 Nipper 及 连接电缆 5.5.2. Conveyor 方向变更次序 1. 操作示教框把 Head A ssembly 最大限度地往两边 移动。 2. 正常关闭 PC 后 , 关闭设备前面的 Ma in Switch 。 Main Switch 的关闭 方向 ( 逆…
Samsung Component Placer SM411 Service Manual
5-24

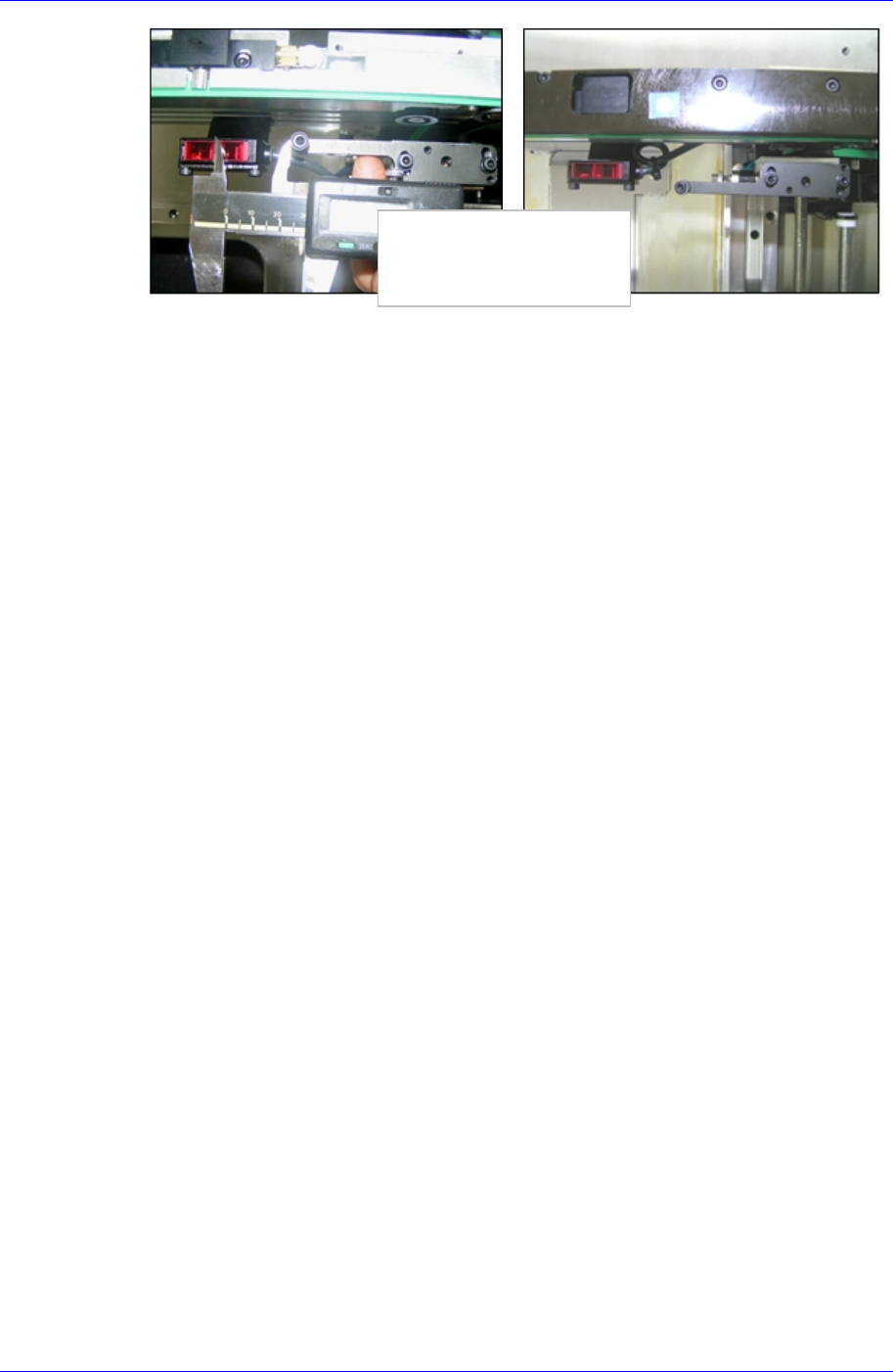

5. 重新设置传感器的位置。详细的事项参考 Conveyor Calibration “3.2.5.1
Procedure” 中的传感器X的设置方法。
6. 请执行“5.4.1
更换传感器时的共同作业
“ 的#3阶段。
确保传感器电缆的余裕
后, 用连接电缆固定
Conveyor & BUT
5-25
5.5. Conveyor 方向变更
5.5.1. 必要工具
+, - 螺丝刀全套
L-Wrench 全套
Nipper 及 连接电缆
5.5.2. Conveyor 方向变更次序

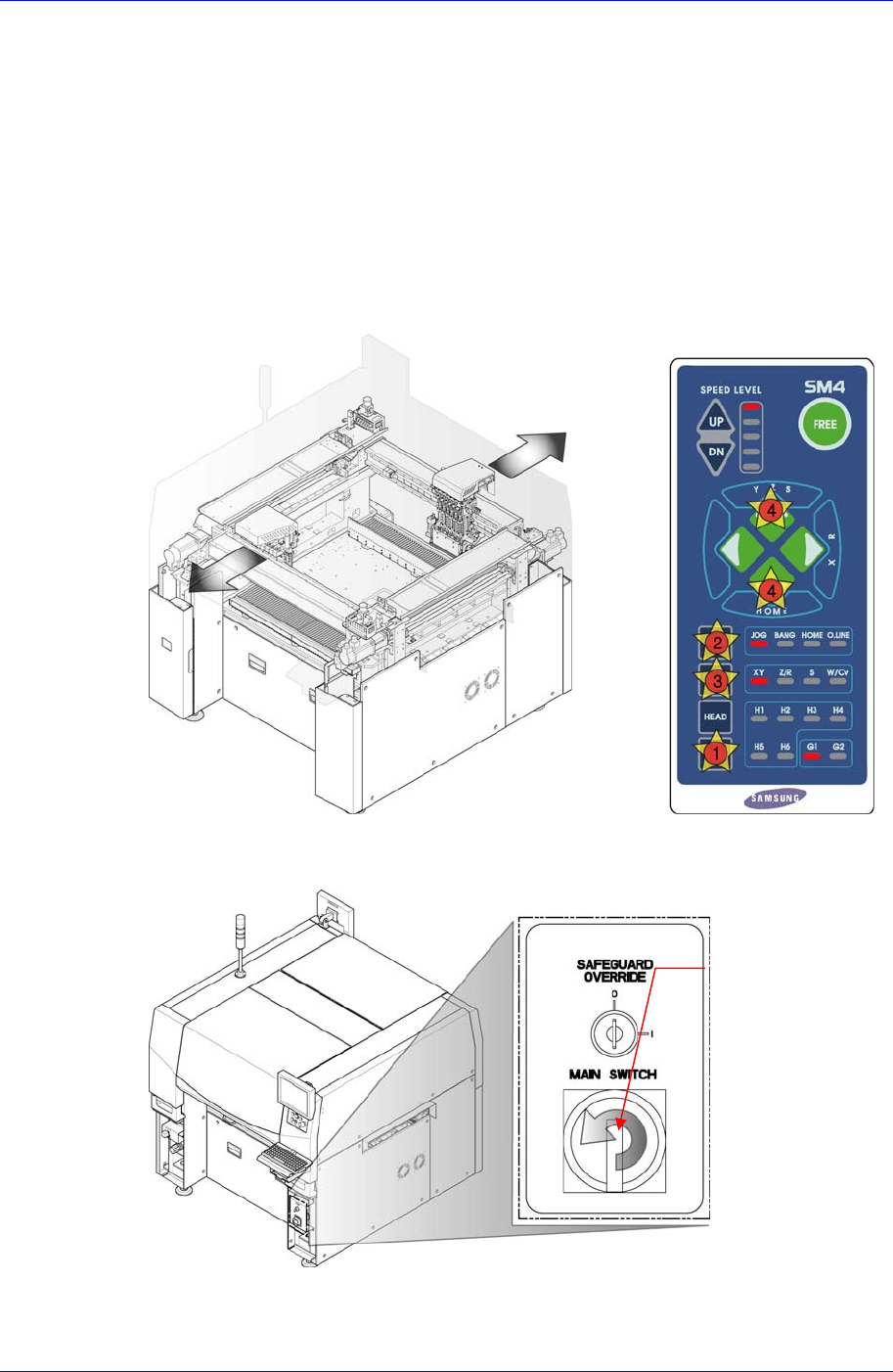

1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后, 关闭设备前面的Main Switch。
Main Switch 的关闭
方向 (逆时针方向)
Samsung Component Placer SM411 Service Manual
5-26
3. 在Exit Station领域改变为PCB FLOW时，需要移动的3个部件。
部件 1, 2, 3 移动前
1
2
3
