Samsung Component Placer SM41 1 Service Manual 6-26 6. Ball Screw 尽量移动到 1 号方向后，向 2 号方向倾斜进行拆卸。 Support Unit Y St oppe r Cushion A Lock Nut Snap Ring Ball Screw Nut Screw 分离方向 1 2 Y M o t o r Braket
X-Y Frame
6-25
4. 用24mm扳手固定Lock Nut(No⑦)后，再用18mm扳手旋转Ball Screw进行拆卸
。
5. 拧开Ball Screw (No⑧)固定在X-Frame的固定螺丝后，从X-Frame中拆卸Ball S
crew Nut。
Stopper Cusion A
Snap Ring
Lock Nut (Spnner 24mm)
Spanner 18mm
固定螺丝
Spanner(24mm )
Spanner(18mm )
7
Samsung Component Placer SM411 Service Manual
6-26
6. Ball Screw尽量移动到1号方向后，向2号方向倾斜进行拆卸。
Support Unit
Y Stoppe
r
Cushion A
Lock Nut
Snap Ring
Ball Screw
Nut
Screw 分离方向
1
2
Y Motor
Braket
X-Y Frame
6-27

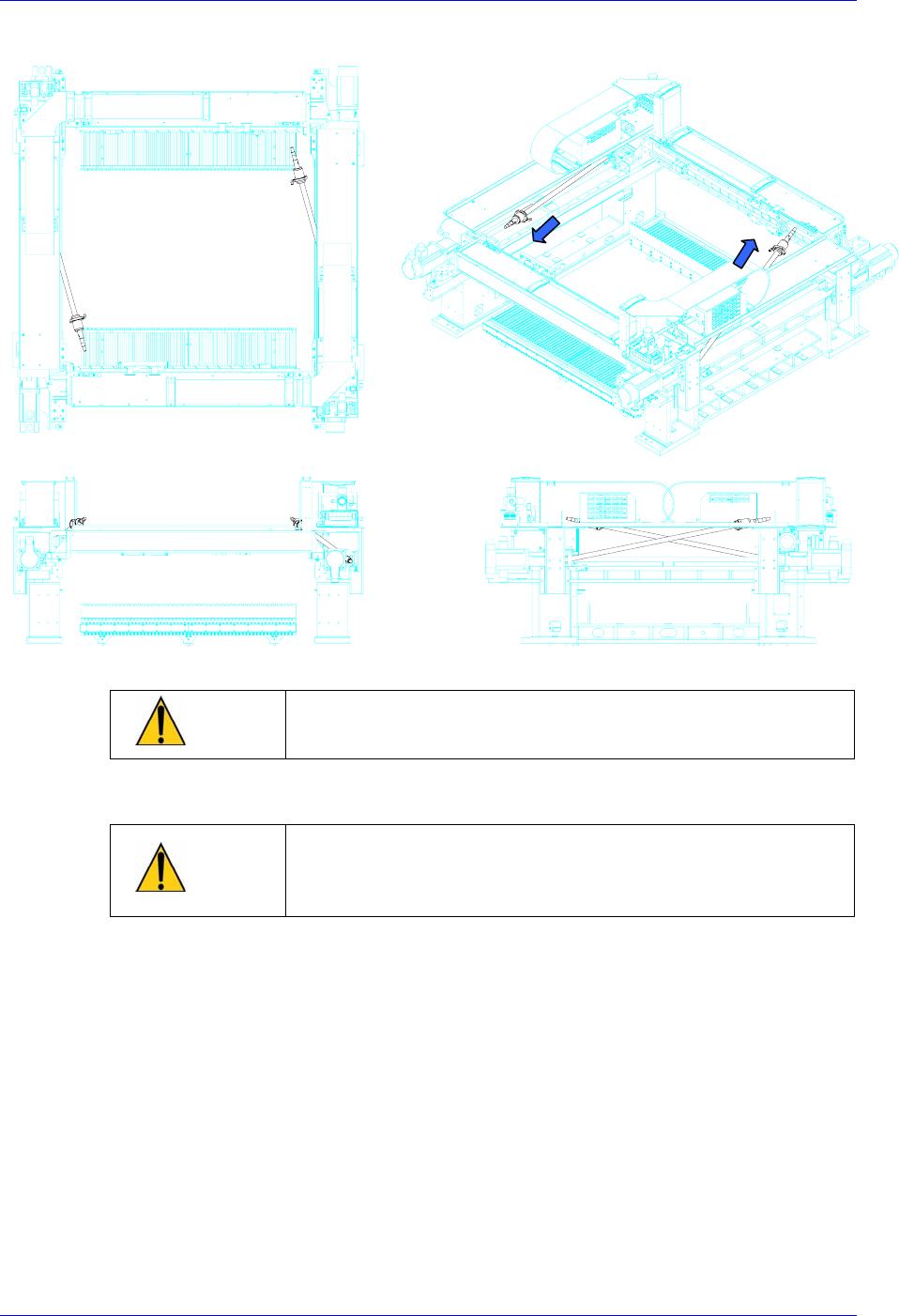

7. 下图为Ball Screw除去方向。拆卸中请注意Ball Screw的破损。
警 告
为了维持组装精密度请勿分离组装在Y-Frame的Y Motor Br
acket和BS Rear Support。
8. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，会严重影响设备的贴装程
度。
