Conveyor & BUT 5-39 SENSOR, STOPPER CYLINDER 移动路径
Samsung Component Placer SM411 Service Manual
5-38
11. 从Work Zone改变为PCB FLOW时，传感器及Stopper Cylinder的移动路径。
1号部件移动Cylinder和 Bracket。
2号部件只移动Bracket。
3号部件只移动Bracket。
4号部件移动Cylinder和 Bracket。
5号部件只移动Bracket。
6号部件只移动Bracket。
SENSOR, STOPPER CYLINDER移动路径

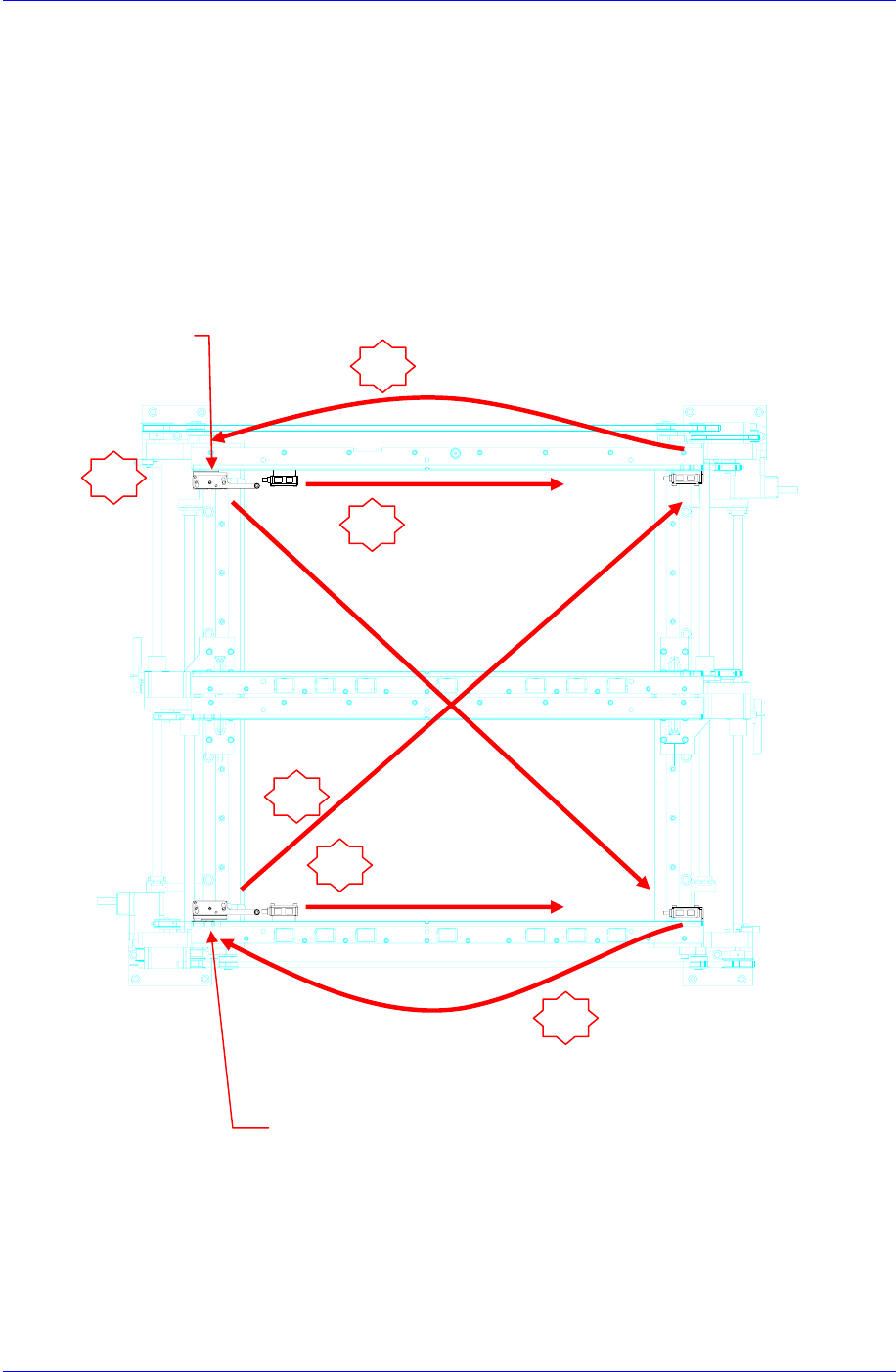

12. 从Work Zone改变为PCB FLOW时，传感器及Stopper Cylinder的移动路径。
4
5
6
1
2
3
只移动BRACKET
只移动BRACKET
移动CYLINDER和
BRACKET
移动CYLINDER和 BRA
CKET
只移动BRACKET
只移动BRACKET
Conveyor & BUT
5-39
SENSOR, STOPPER CYLINDER移动路径
Samsung Component Placer SM411 Service Manual
5-40

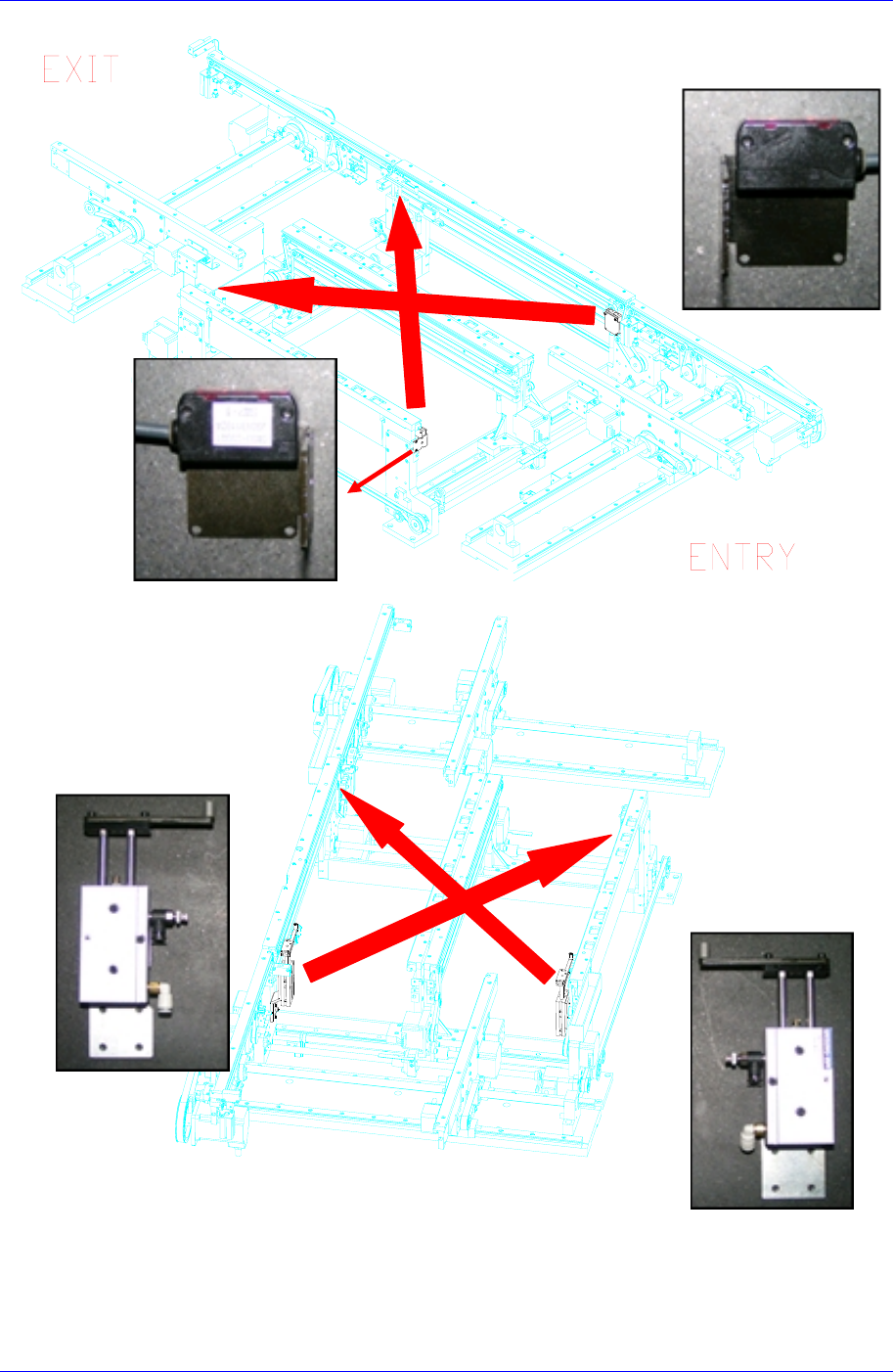

13. 在 Work Front Fix 领域改变为PCB FLOW时，需要移动的3个部件。
部件 1, 2, 3 移动前
3
2
1
Stopper Cylinder ①
Work Front
Sensor2
Work Front
Sensor1
