Board Ass’y
12-31
12.4.5.1. Rear lower 部 board 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 用(+)螺丝刀拧开设备正面盖的2个螺丝后拆卸盖。
3. 请分离连接在相应Board的连接器。
Safety Control Board & DC Power Board
4. 利用Driver拧开固定螺丝分离相应Board后替换Board。 (然后执行 No. 6 ~ No. 7 )
Main Switch 关闭方
向(逆时针方向)
Cover的螺丝位置（共2处）
Motor Driver
13-1
第 13 章. Motor Driver

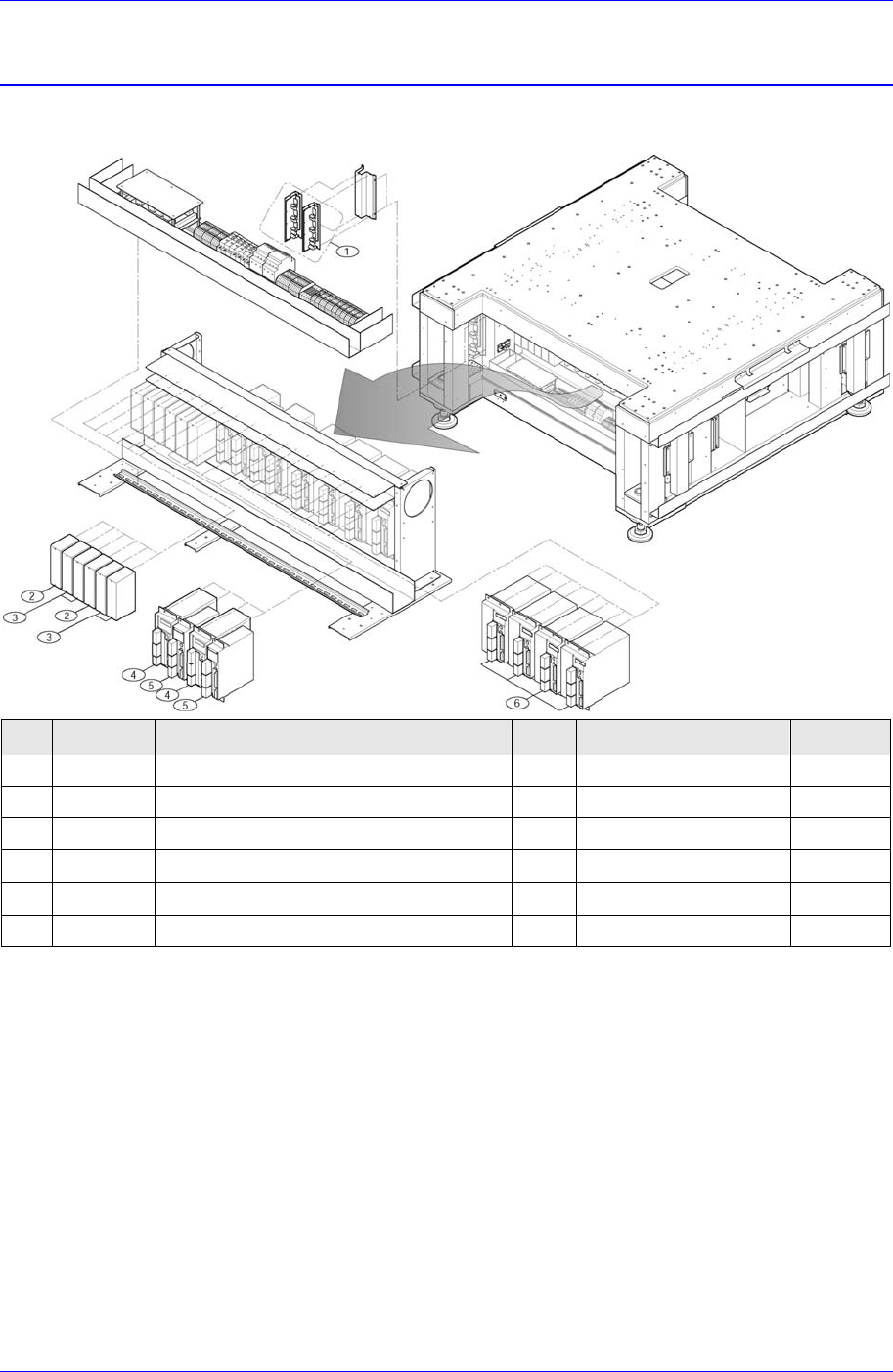

13.1. Motor Driver 所需材料
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J3152016A
STEPPING MOTOR DRIVER
2
KR-55MF-2Z-3Z
2 J3153059A
SERVO MOTOR DRIVER-PB
2
PB1D003P101
3 J3153060A
SERVO MOTOR DRIVER-PB
4
PB1D002P101
4 J3153056A
SERVO MOTOR DRIVER(750W)
2
MCDDT3520
5 J3153054A
SM_DRIVER_50W
2
MADDT1205
6 J3153057A
SERVO MOTOR DRIVER(1KW)
4
MDDDT5540
13.2. Servo Motor Driver
13.2.1. Servo Motor Alarm Code
错误发生时Motor Driver的7段LED全灭，发生相应的Alarm Code。形式为 “ Err *
* “, “ ** “是相应Alarm Code.
此时相应Alarm Code参照下表应付.
