Samsung Component Placer SM41 1 Service Manual 4-38 rror Shaft 。（建议按 Module 单位更换 Mirror Shaft ）。 以下是更换 Mirror Shaft 的参考图纸。 9. 把破损的材料，替换成新品后， 按照拆卸的倒序进行组装 。 Right Bearing Housing Left Bearing Housing 1 Mirror Shaft Mirror …

100%1 / 532
Head Module
4-37
7. 按照之前的4，5号Mirror Arm Left Ass’y拆卸方式依次拆卸CAM(No①), Timing
Belt(No②), Bearing Housing(No③)。
8. 请使用扳手拆除固定Mirror Shaft的轴承体Set Screw (M3-2个) (No①)后分离Mi
Bearing Housing
Timing Belt
2
3
1
CAM
Samsung Component Placer SM411 Service Manual
4-38
rror Shaft。（建议按Module单位更换Mirror Shaft）。
以下是更换Mirror Shaft的参考图纸。
9. 把破损的材料，替换成新品后，按照拆卸的倒序进行组装。
Right
Bearing Housing
Left
Bearing Housing
1
Mirror Shaft
Mirror Shaft
CAM
CAM
Timing Belt
Camera Unit
Mirror Shaft
Module
Mirror Shaf
t
Module
Head Module
4-39
注 意

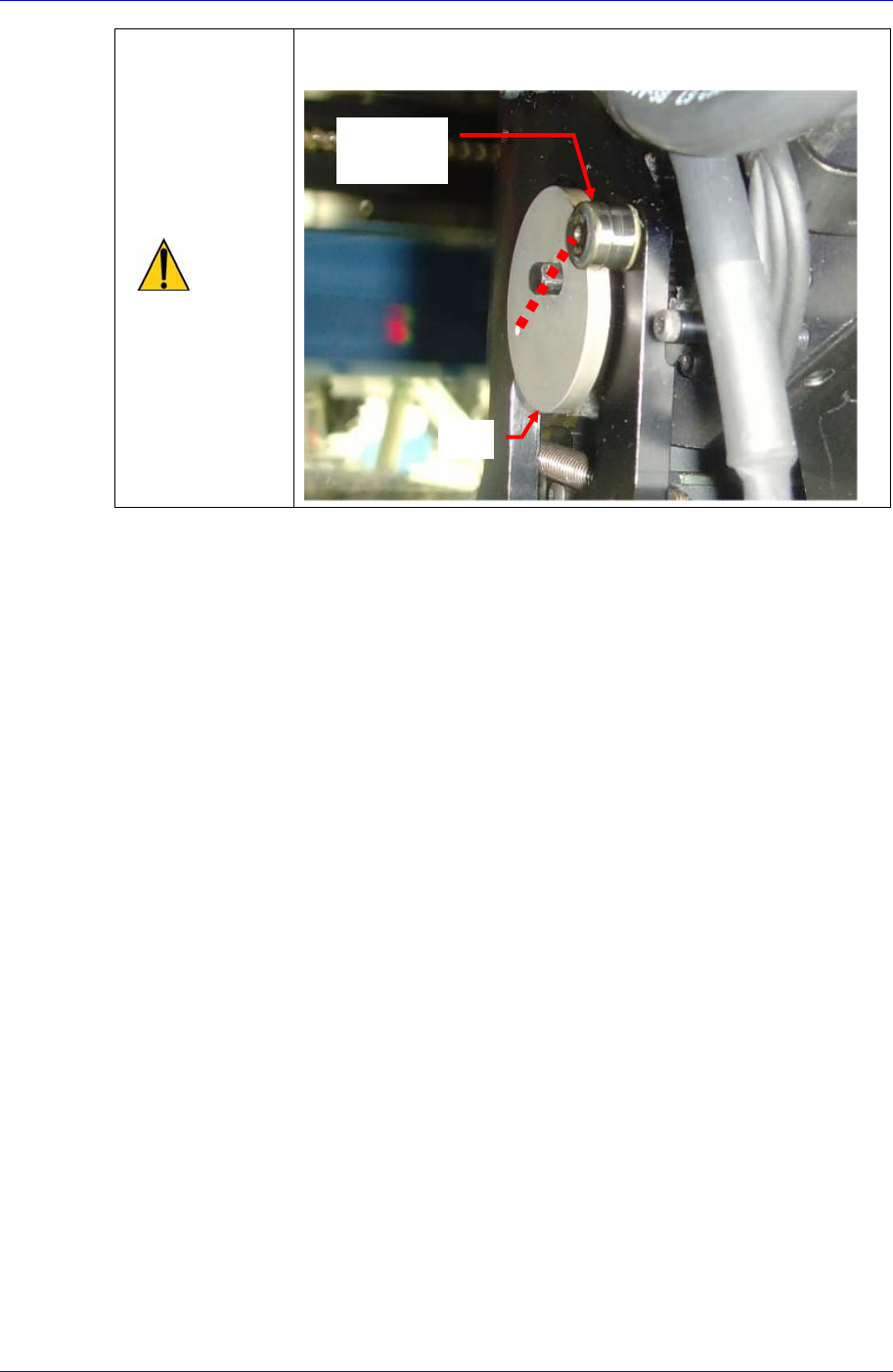

Cam 组装时，如下图使3点处于同一直线。此时旋转Cam，
使 Cam和Cam Follower之间无缝隙。
10. 打开设备前面的Main Switch，启动 PC。
11. 如果替换了Mirror Shaft，则需要以下Calibration作业。
Camera & Offset 校正过程中，请执行 Fiducial Camera Scale Calibration 和
Fiducial Camera Offset Calibration. 详细的事项请参考 “3.2.3 Fiducial
Camera Scale“ 和 “3.2.10.1 Fiducial Camera Offset Calibration”
请执行 Fly-Camera Scale Calibration. 详细的事项请参考 “3.2.10.5 Fly
Camera Scale Calibration (3-53
页
)”。
Fly Camera Offset Calibaration 详细的事项请参考 “3.2.10.6 Fly Camera
Offset Calibration (3-57
页
)”。
Mirror Cam Offset 再设置 (请参照 “3.1 Mirror Offset ”)
12. 完成校正后，为了确认是否正常贴装部件，请执行测试.
Cam
Followe
r
Ca
m
